Sending Units & Sensors
SENDING UNITS & SENSORS LOCATION
| Component | Location |
|---|---|
| Automatic Air Recirculation Sensor (B414) | Left rear of engine compartment. See Figure. |
| Camshaft Sensor - Exhaust (B6224a) (Non-Turbo) | Top right rear side of engine. See Figure. |
| Camshaft Sensor - Intake (B6214a) (Non-Turbo) | Top right rear side of engine. See Figure. |
| Camshaft Sensor - Intake (B6214a) (Turbo) | Top rear center of engine. See Figure. |
| Characteristic Map Thermostat (B6279) (Non-Turbo) | Right rear side of engine. See Figure. |
| Characteristic Map Thermostat (B6279) (Turbo) | Top rear center of engine. See Figure. |
| Crankshaft Sensor (B6203a) | Right rear of engine. See Figure. |
| Driver Seat Position Sensor (I01159) | On right seat rail. See Figure. |
| Driver's Side "B" Pillar Airbag Sensor (A173a) | Behind left rear trim panel. See Figure. |
| Driver's Side Door Airbag Sensor (B78) | Front of driver's door. See Figure. |
| Driver's Side Front Airbag Sensor (B10508) | Front of left front wheel. See Figure. |
| DSC Senor (B61035) | Right passenger floor. See Figure. |
| Eccentric Shaft Sensor (B60213) | Top right rear side of engine. See Figure. |
| Engine Coolant Temperature Sensor (B6232) (Non-Turbo) | Top right rear side of engine. See Figure. |
| Engine Coolant Temperature Sensor (B6232) (Turbo) | Top right rear side of engine. See Figure. |
| Evaporator Temperature Sensor (B14a) | Behind center of dash. See Figure. |
| Front Passenger Seat Occupancy Detector (A222a) | In front passenger's seat cushion. See Figure. |
| Front Ride-Height Sensor (B42b) | Left front wheelwell. See Figure. |
| Hall Sensor - Cowl Panel Locked (I01234) | Left side of convertible top. See Figure. |
| Hall Sensor - Cowl Panel Unlocked (I01116) | Left front of convertible top. See Figure. |
| Hall Sensor - Left Stowage Lock (I01257) | Left side of convertible top stowage compartment. See Figure. |
| Hall Sensor - Main Pillar Set Up (I01229) | Left side of convertible top compartment. See Figure. |
| Hall Sensor - Main Pillar Stowed (I01230) | Left side of convertible top. See Figure. |
| Heat Exchanger Sensor (B11b) | Behind center of dash. See Figure. |
| Hot Film-Air Mass Meter (B6207a) | Top rear center of engine. See Figure. |
| Incremental Direction Sensor (I01258) | Center rear of roof. See Figure. |
| Incremental Speed Sensor (I01259) | Center rear of roof. See Figure. |
| Intake Pipe Pressure Sensor (B6239) | Right front side of engine. See Figure. |
| Intake Temperature-Boost Pressure Sensor (B6123) | Top front center of engine. See Figure. |
| Intake Temperature-Differential Pressure Sensor (B6286) | Right rear side of engine. See Figure. |
| Intelligent Battery Sensor (B895a) | On battery. See Figure. |
| Knock Sensor (B6241) (Non-Turbo) | Right side of engine. See Figure. |
| Knock Sensor (B6241) (Turbo) | Right side of engine. See Figure. |
| Left Front Brake Pad Wear Sensor (B16a) | Front of left front wheel. See Figure. |
| Left Rear Center Ultrasonic Sensor (Clubman) (B35a) | Rear bumper. See Figure. |
| Left Rear Center Ultrasonic Sensor (Except Clubman) (B35a) | Rear bumper. See Figure. |
| Left Rear Ultrasonic Sensor (Clubman) (B34a) | Rear bumper. See Figure. |
| Left Rear Ultrasonic Sensor (Except Clubman) (B34a) | Rear bumper. See Figure. |
| Microwave Sensor - Driver's Door (B14143) (Passenger's - B14144 Similar) | Front respective door. See Figure. |
| Microwave Sensor - Rear Left (B14145) (Rear Right - B14146 Similar) | In respective rear quarterpanel. See Figure. |
| Neutral Sensor (B456) | Left rear of engine. See Figure. |
| Outside Temperature Sensor (B21a) | Behind right side of front bumper. See Figure. |
| Oxygen Sensor (B62101) (Non-Turbo) | Top of exhaust pipe. See Figure. |
| Oxygen Sensor (B62101) (Turbo) | Top of exhaust pipe. See Figure. |
| Oxygen Sensor (B62102) (Non-Turbo) | Bottom of exhaust pipe. See Figure. |
| Oxygen Sensor (B62102) (Turbo) | Bottom of exhaust pipe. See Figure. |

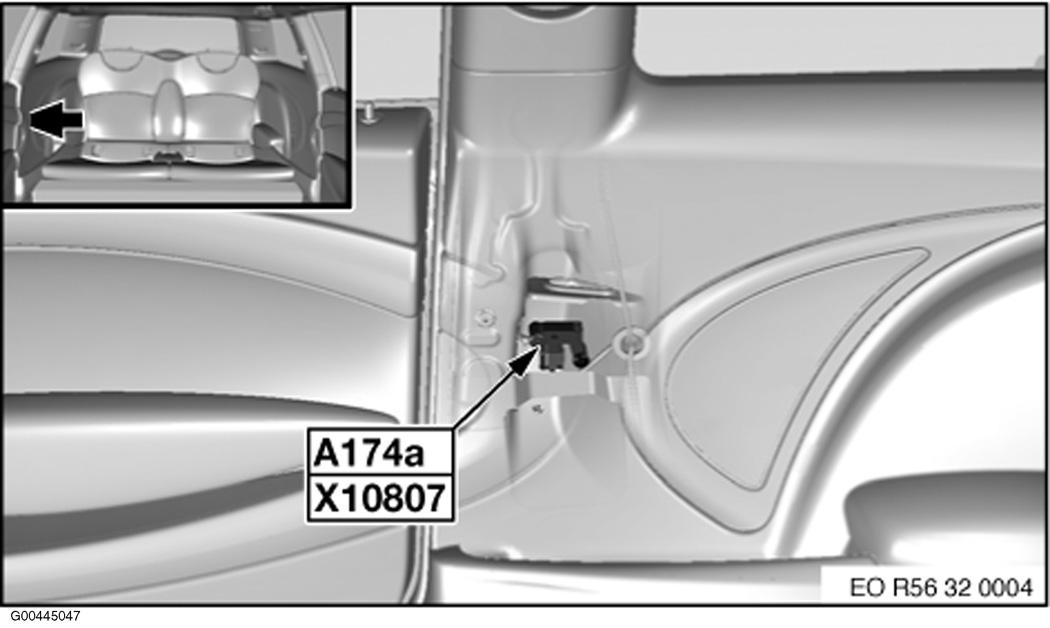

| Passenger's Side "B" Pillar Airbag Sensor (Clubman) (A174a) | Behind right rear trim panel. See Figure. |
| Passenger's Side "B" Pillar Airbag Sensor (Except Clubman) (A174a) | Behind right rear trim panel. See Figure. |

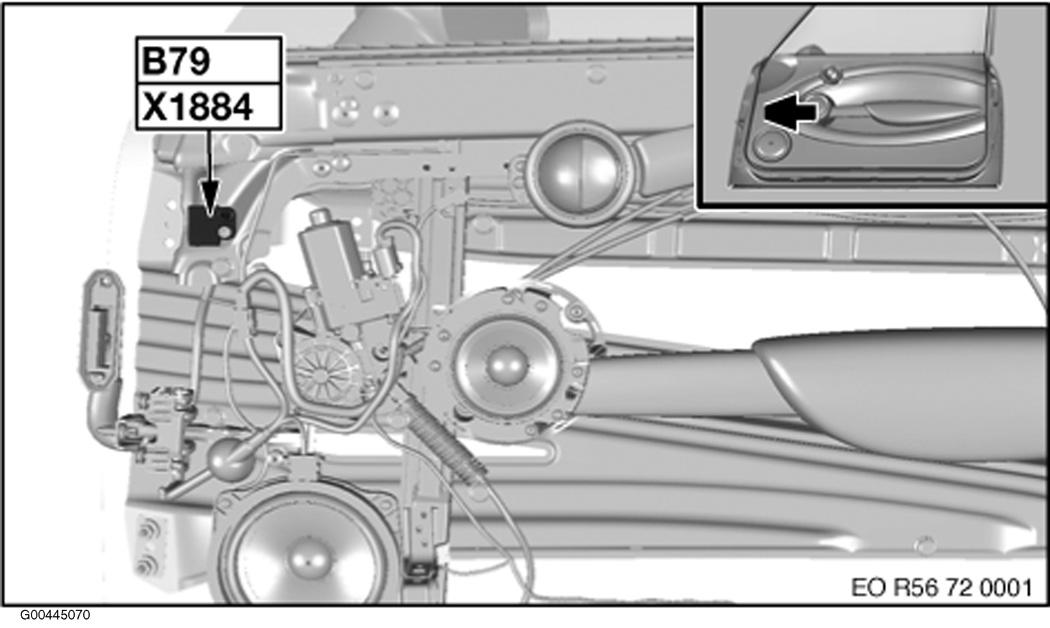

| Passenger's Side Door Airbag Sensor (B79) | Front of passenger's door. See Figure. |
| Passenger's Side Front Airbag Sensor (B10509) | Front of right front wheel. See Figure. |
| Rail Pressure Sensor (B2261) | Right side of engine. See Figure. |
| Rain/Headlight Sensor (B57b) | Windshield top. See Figure. |
| RDC Transmitter - Front Left (B43a) | Front of left front wheelwell. See Figure. |
| RDC Transmitter - Front Right (B47a) | Front of right front wheelwell. See Figure. |
| RDC Transmitter - Rear Left (B45a) | Front of left rear wheelwell. See Figure. |
| RDC Transmitter - Rear Right (B44a) | Front of right rear wheelwell. See Figure. |
| Rear Ride Height Sensor (B64a) | Behind left rear wheel. See Figure. |
| Refrigerant Pressure Sensor (B8) | Rear of engine compartment. See Figure. |
| Right Rear Brake Pad Wear Sensor (B17a) | Behind right rear wheel. See Figure. |
| Right Rear Center Ultrasonic Sensor (B36a) | Rear bumper. See Figure. |
| Right Rear Center Ultrasonic Sensor (Clubman) (B36a) | Rear bumper. See Figure. |
| Right Rear Ultrasonic Sensor (B37a) | Rear bumper. See Figure. |
| Right Rear Ultrasonic Sensor (Clubman) (B37a) | Rear bumper. See Figure. |
| Solar Sensor (B66) | Behind center of dash. See Figure. |
| Speed Sensor, Left Front (B2) | Left front wheel hub. See Figure. |
| Speed Sensor, Left Rear (B4) | Left rear wheel hub. See Figure. |
| Speed Sensor, Right Front (B1) | Right front wheel hub. See Figure. |
| Speed Sensor, Right Rear (B3) | Right rear wheel hub. See Figure. |
| Steering Torque Sensor (I01096) | Left rear of engine compartment. See Figure. |
| Wheel Electronics - Front Left (B43b) (Rear Right - B44b, Rear Left - B45b & Front Right - B47b Similar) | On respective wheel assembly. See Figure. |
