Stepper Motor Signal
WARNING: This page is about a different variant/trim than selected.

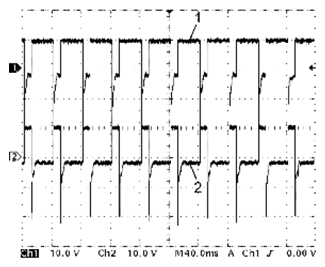

Stepper motor No. 1 signal (1):
TERMINAL REFERENCE
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | E19-17 |
| - | E20-9 |
Stepper motor No. 2 signal (2):
TERMINAL REFERENCE
| Channel | Probe | Terminal No. |
|---|---|---|
| 2 | + | E19-16 |
| - | E20-9 |
Stepper motor No. 3 signal (1):
TERMINAL REFERENCE
| Channel | Probe | Terminal No. |
|---|---|---|
| 1 | + | E19-23 |
| - | E20-9 |
Stepper motor No. 4 signal (2):
TERMINAL REFERENCE
| Channel | Probe | Terminal No. |
|---|---|---|
| 2 | + | E19-22 |
| - | E20-9 |
Measurement condition
- Engine switch: For 10 sec. from ignition mode to "ON"
