Secondary Pulley Speed Sensor Signal
WARNING: This page is about a different variant/trim than selected.

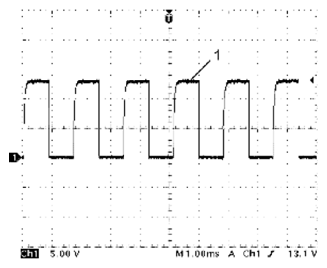

Secondary pulley speed sensor signal (1):
TERMINAL REFERENCE
| Channel |
Probe |
Terminal No. |
| 1 |
+ |
E20-5 |
| - |
E20-9 |
Measurement condition
- Vehicle: Drive vehicle at 20 km/h (12 mile/h)
- CVT: After warming up
Courtesy of SUZUKI OF AMERICA CORP.
