Transfer Assembly: Exploded View
Transfer Assembly: Exploded View
WARNING:
This page is about a different variant/trim than selected.

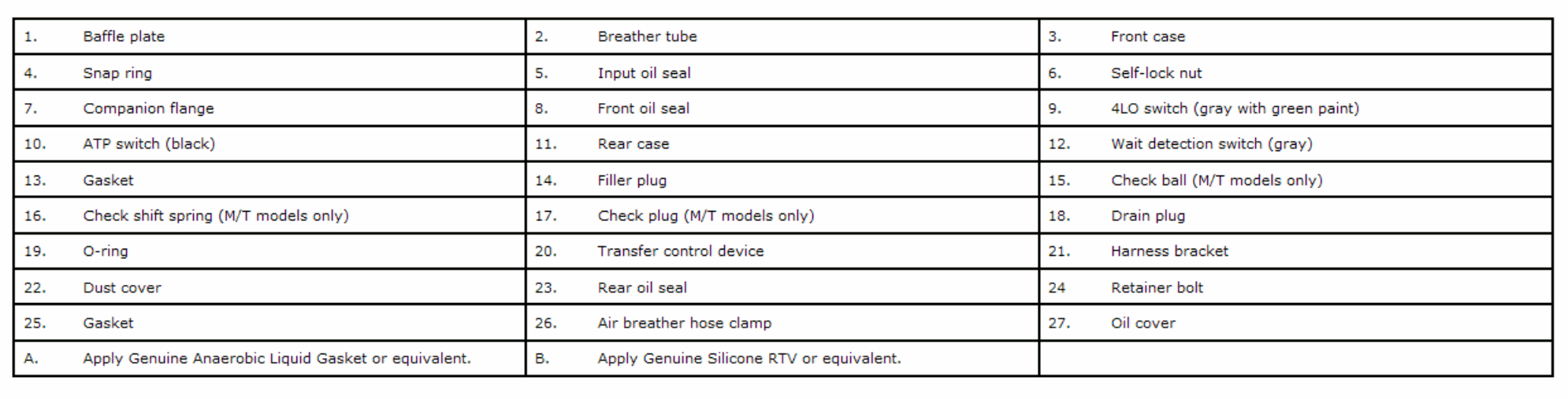

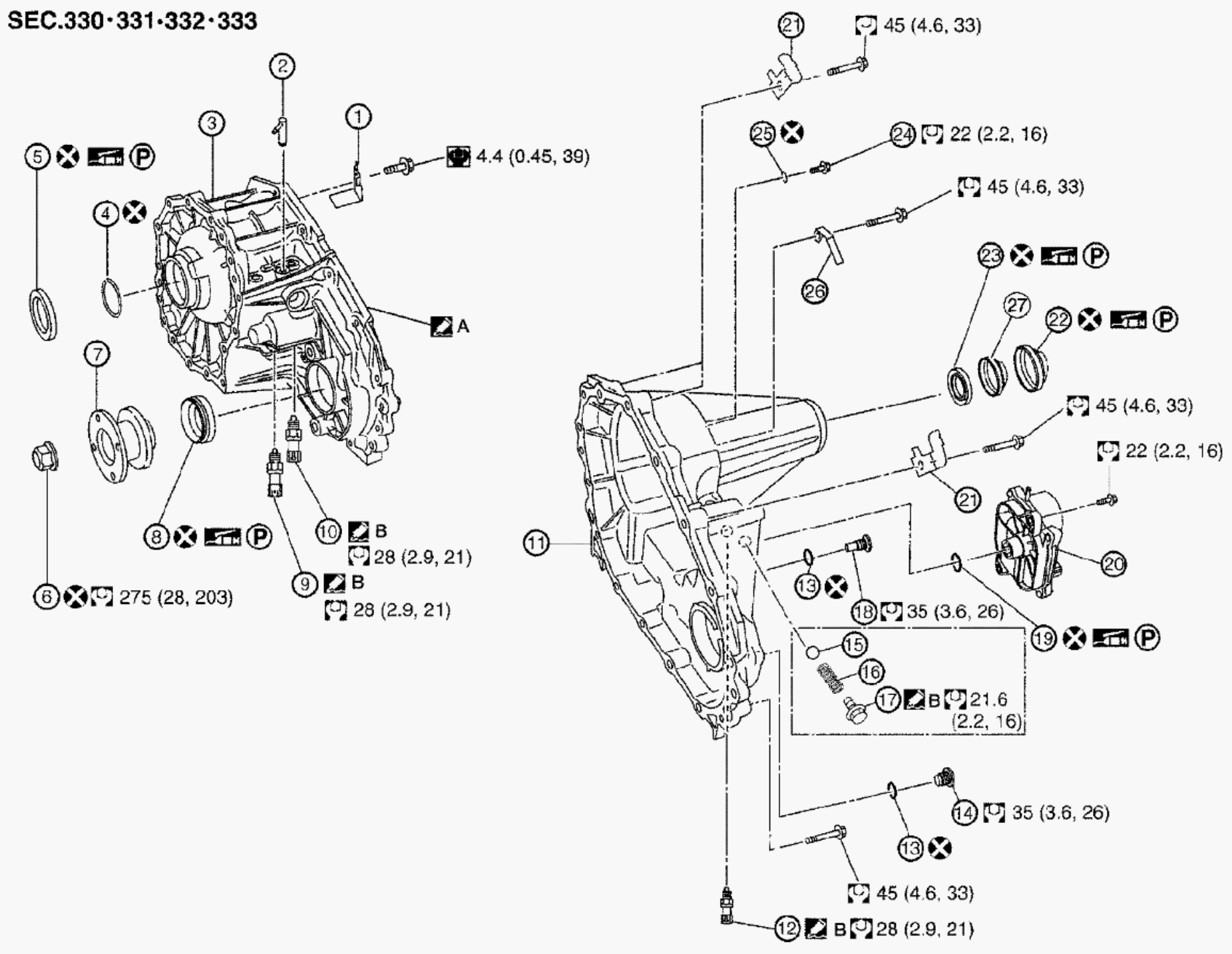

Fig 1: Exploded View Of Transfer Assembly (1 of 4)
Courtesy of SUZUKI OF AMERICA CORP.

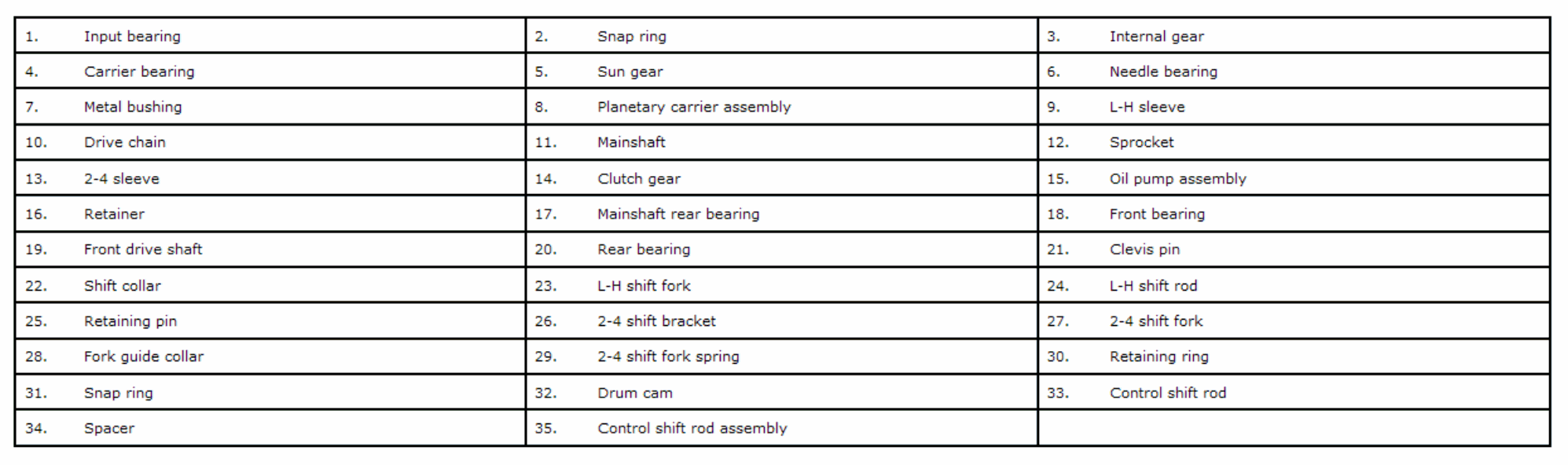

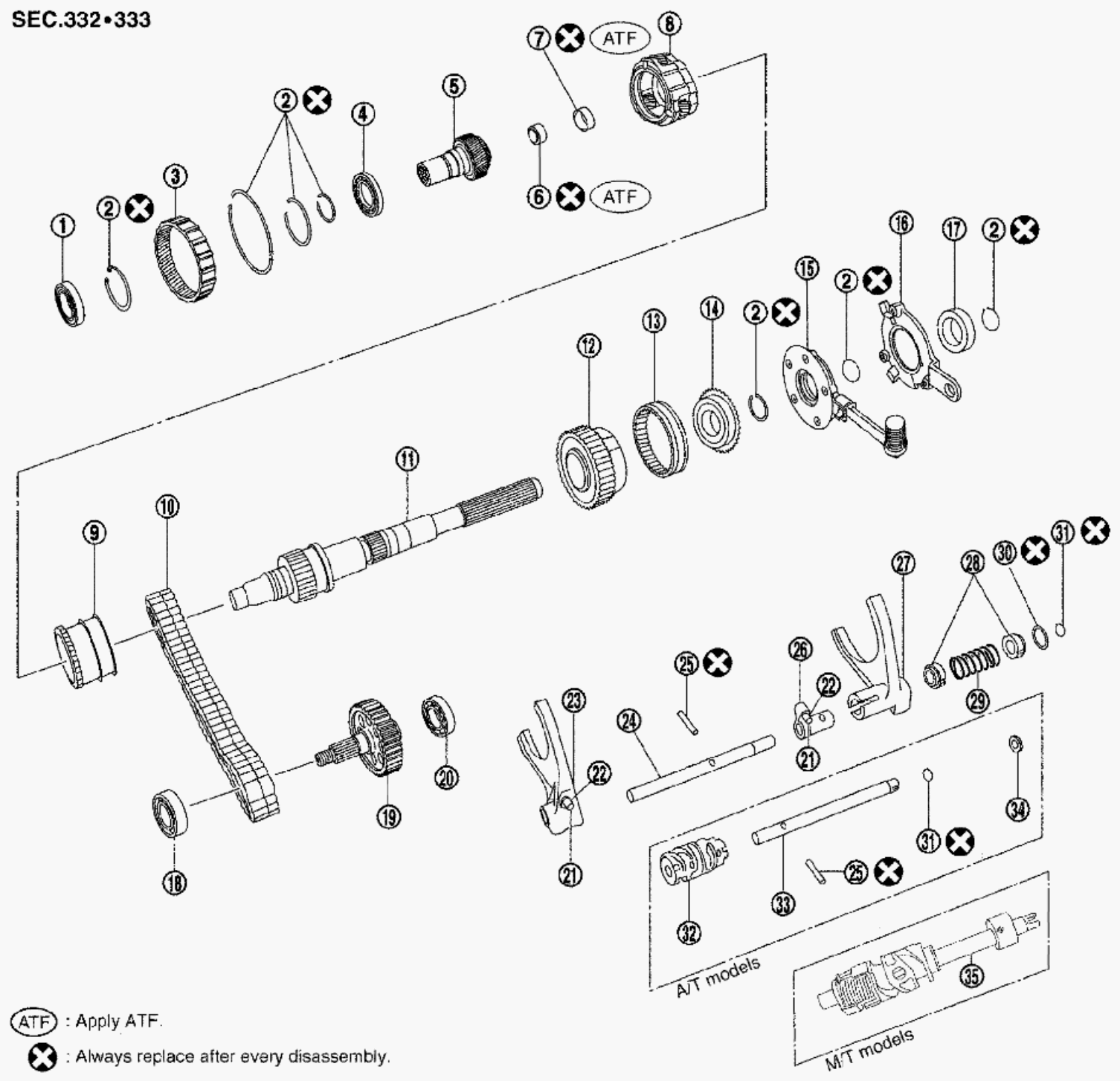

Fig 2: Exploded View Of Transfer Assembly (2 of 4)
Courtesy of SUZUKI OF AMERICA CORP.
Fig 3: Exploded View Of Transfer Assembly (3 of 4)
Courtesy of SUZUKI OF AMERICA CORP.
Fig 4: Exploded View Of Transfer Assembly (4 of 4)
Courtesy of SUZUKI OF AMERICA CORP.
