Section 3 (Transfer (4WD) System)
>>
General Description
>>
4WD System: Power Transfer
>>
Power Transfer Diagram
Power Transfer Diagram
WARNING:
This page is about a different variant/trim than selected.

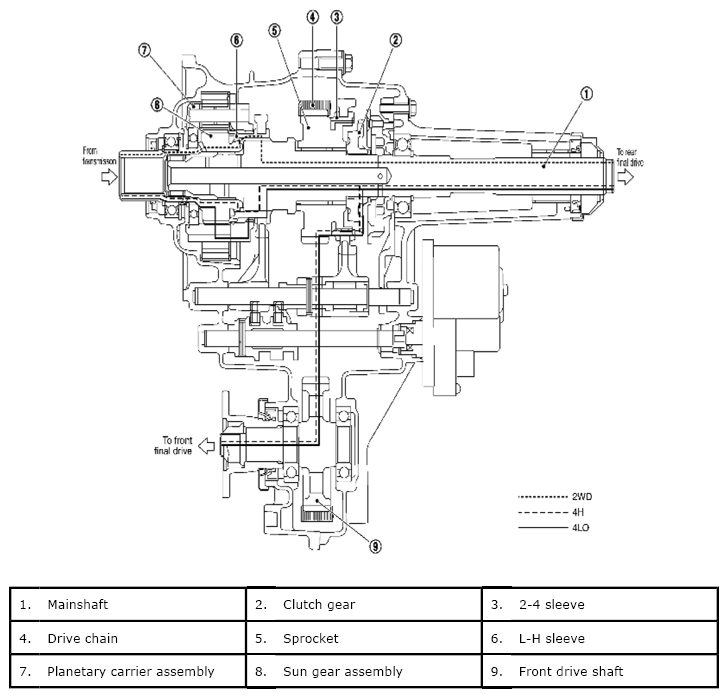

Fig 1: 4WD System Power Transfer Diagram
Courtesy of SUZUKI OF AMERICA CORP.
