Control module outputs, bus

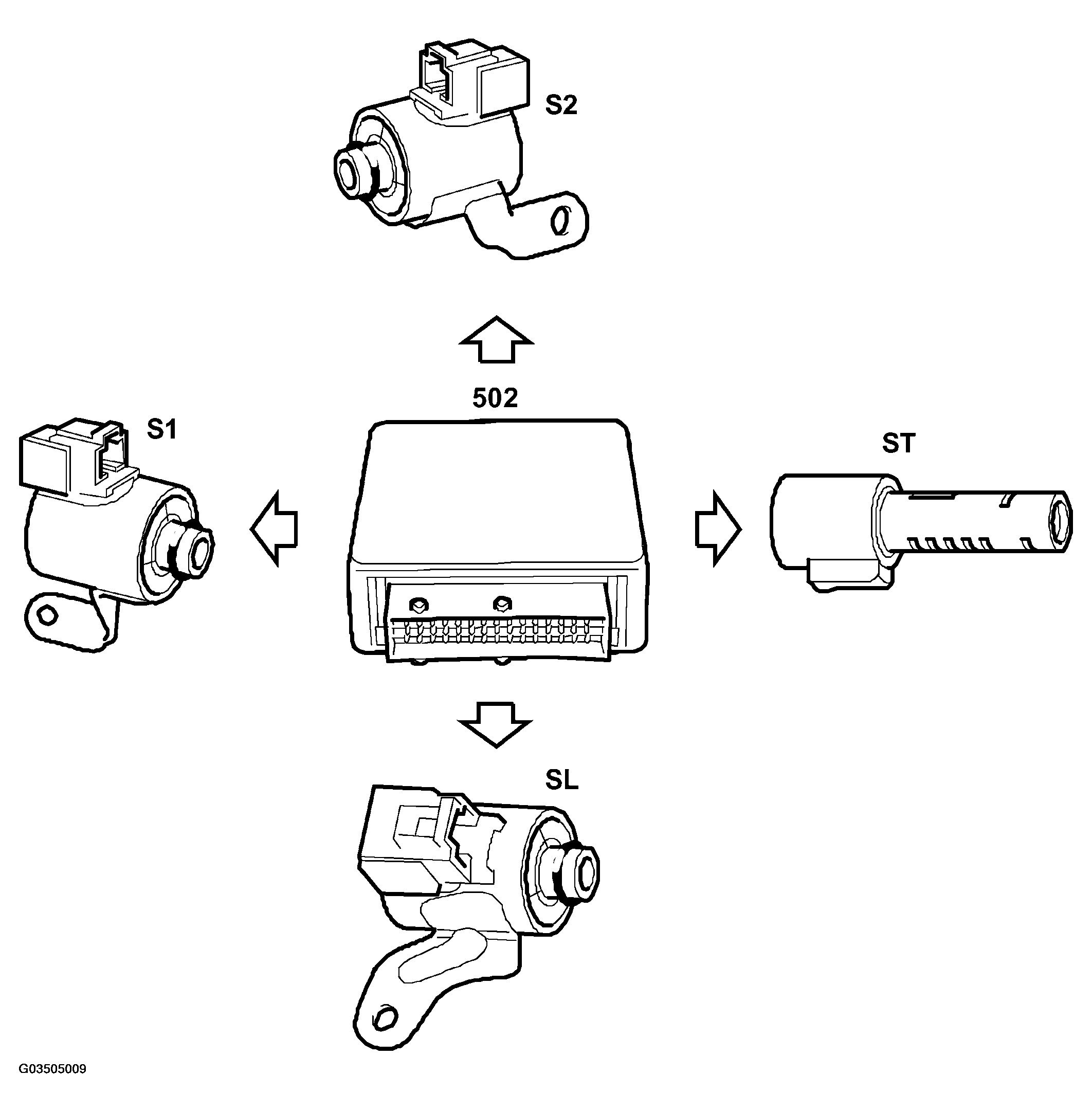

Courtesy of SAAB-SCANIA OF AMERICA, INC.
- Solenoid valve S1 for shifting, see SOLENOID VALVE S1 shifting
- Solenoid valve S2 for shifting, see SOLENOID VALVE S2 shifting
- Solenoid valve SL for lock-up, see SOLENOID VALVE SL, FOR LOCK-UP
- Solenoid valve ST for system pressure, see SOLENOID VALVE ST, FOR SYSTEM PRESSURE

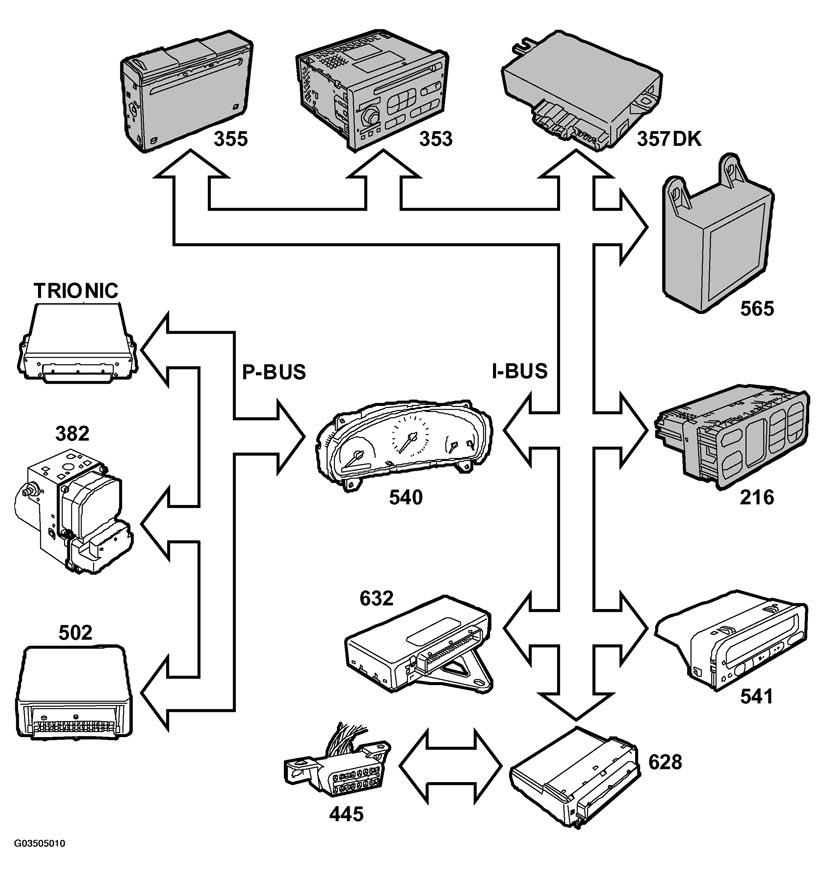

Courtesy of SAAB-SCANIA OF AMERICA, INC.
- Maximum permitted torque (used by Trionic) (430/600), see MAXIMUM PERMITTED TORQUE
- Gear selector position (used by Trionic and MIU) (430/600, 540), see GEAR SELECTOR POSITION SENSOR - GEAR ENGAGED
- Text message to SID (541), HIGH TRANSMISSION FLUID TEMPERATURE (used by SID), see TRANSMISSION FLUID TEMPERATURE SENSOR
- CHECK GEARBOX lamp (used by MIU) (540), see CHECK GEARBOX warning lamp
- SPORT (used by Trionic and MIU) (430/600, 540), see SPORT shifting program
- WINTER lamp (used by MIU) (540), see SHIFTING PROGRAM, WINTER
