HVAC Basic System Location Index
WARNING: This page is about a different car, the 2016 Mazda MX-5 Miata. However, it is still accessible from the selected car via links, so may be relevant.

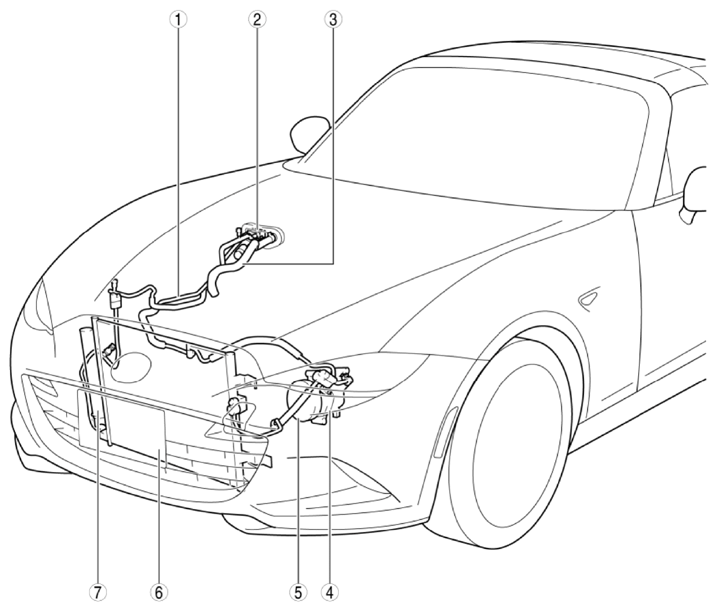

COMPONENT DESCRIPTION
| 1 | Refrigerant line (See REFRIGERANT LINE REMOVAL/INSTALLATION .) |
| 2 | Expansion valve (See EXPANSION VALVE REMOVAL/INSTALLATION .) |
| 3 | Heater hose (See HEATER HOSE REMOVAL/INSTALLATION .) |
| 4 | A/C compressor (See A/C COMPRESSOR REMOVAL/INSTALLATION .) |
| 5 | Magnetic clutch (See MAGNETIC CLUTCH DISASSEMBLY/ASSEMBLY .) (See MAGNETIC CLUTCH ADJUSTMENT .) (See MAGNETIC CLUTCH INSPECTION .) |
| 6 | Condenser (See CONDENSER REMOVAL/INSTALLATION .) (See CONDENSER INSPECTION .) |
| 7 | Receiver/Drier (See RECEIVER/DRIER REMOVAL/INSTALLATION .) |
COMPONENT DESCRIPTION
| 8 | Cooling duct (See COOLING DUCT REMOVAL/INSTALLATION .) |
| 9 | Heat duct(LH) (See HEAT DUCT REMOVAL/INSTALLATION .) |
| 10 | Airflow mode main link (See AIRFLOW MODE MAIN LINK REMOVAL/INSTALLATION .) |
| 11 | Air dist unit (See AIR DIST UNIT REMOVAL/INSTALLATION .) (See AIR DIST UNIT DISASSEMBLY/ASSEMBLY .) |
| 12 | Evaporator (See EVAPORATOR INSPECTION .) |
| 13 | Blower fan controller (See BLOWER FAN CONTROLLER REMOVAL/INSTALLATION .) (See BLOWER FAN CONTROLLER INSPECTION .) |
| 14 | Blower motor (See BLOWER MOTOR REMOVAL/INSTALLATION .) (See BLOWER MOTOR INSPECTION .) |
| 15 | Dust filter (See DUST FILTER REMOVAL/INSTALLATION .) (See DUST FILTER INSPECTION .) |
| 16 | Heater core (See HEATER CORE INSPECTION .) |
| 17 | A/C unit (See A/C UNIT REMOVAL/INSTALLATION .) (See A/C UNIT DISASSEMBLY/ASSEMBLY .) |
| 18 | Heat duct (RH) (See HEAT DUCT REMOVAL/INSTALLATION .) |
