No Response From Abs (Antilock Brake Module): Notes
WARNING: This page is about a different car, the 2009 Jeep Liberty. However, it is still accessible from the selected car via links, so may be relevant.

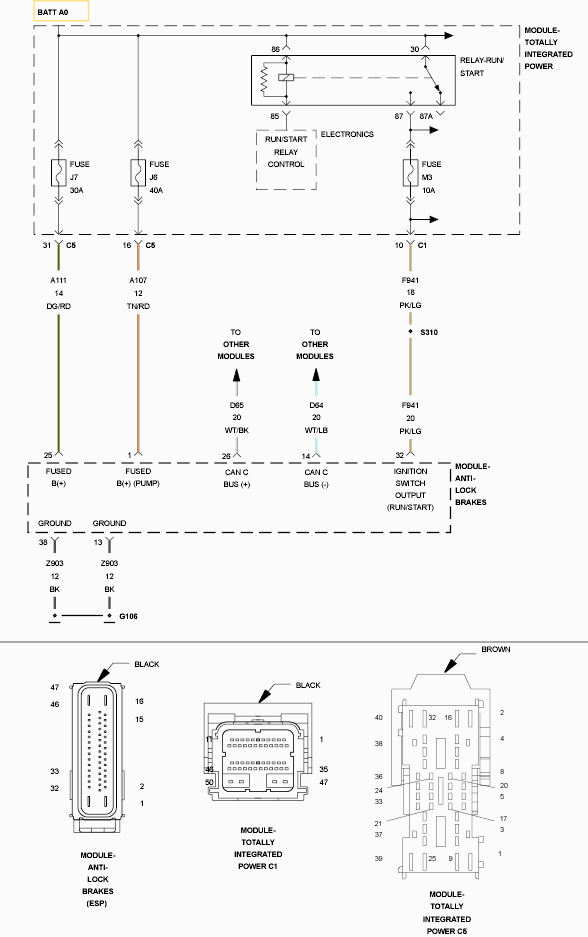

For complete wiring diagrams refer to SYSTEM WIRING DIAGRAMS .
| Possible Causes |
|---|
| (A107) (A111) FUSED B(+) CIRCUIT OPEN OR SHORTED |
| (Z909) (Z917) GROUND CIRCUIT OPEN |
| (F941) FUSED RUN/START RELAY OUTPUT CIRCUIT OPEN OR SHORTED |
| (D65) CAN C BUS (+) CIRCUIT OPEN |
| (D64) CAN C BUS (-) CIRCUIT OPEN |
| ANTILOCK BRAKE MODULE |
