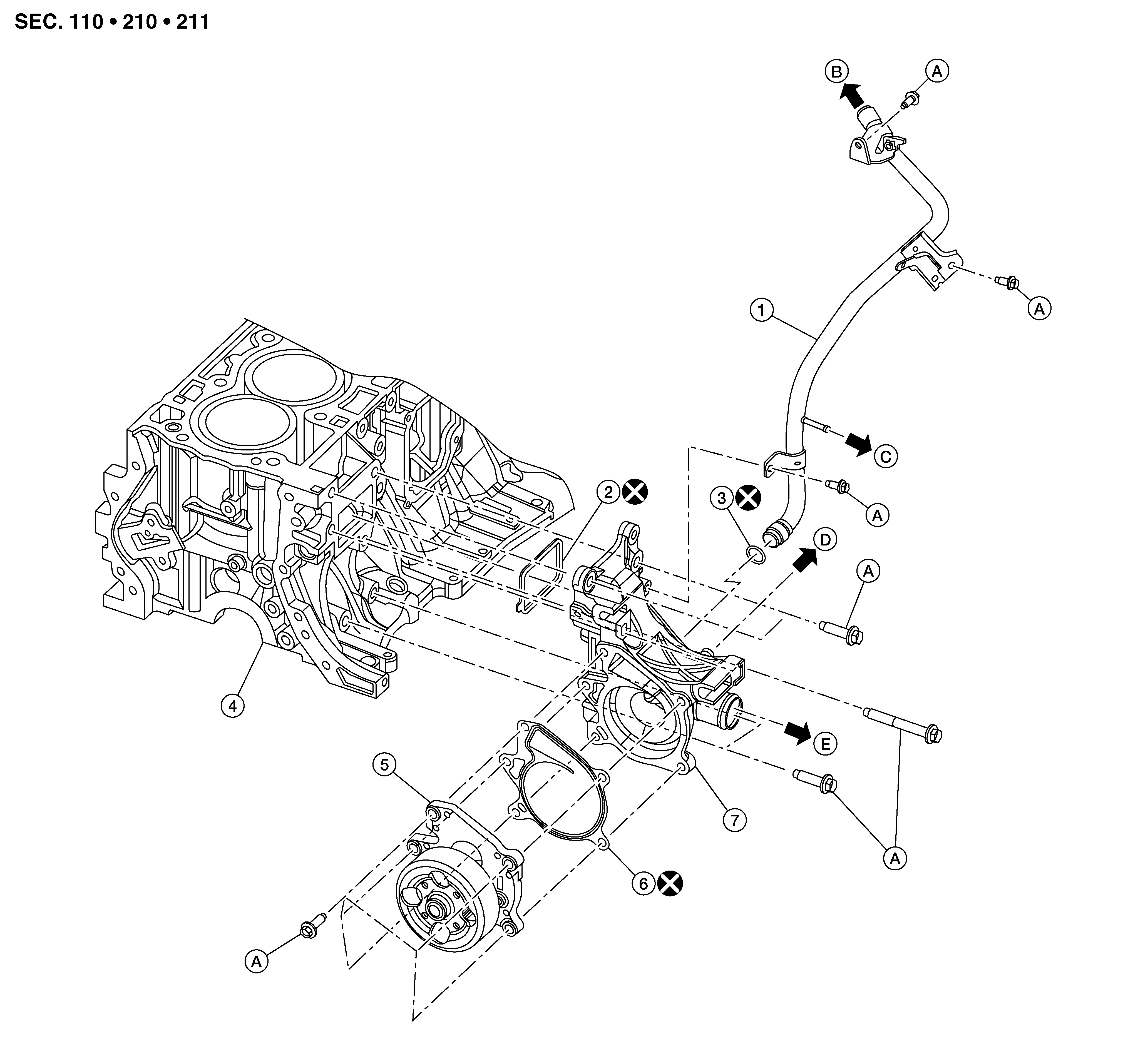

Exploded View
| 1. | Water inlet pipe | 2. | Water pump housing gasket | 3. | O-ring |
| 4. | Cylinder block | 5. | Water pump | 6. | Water pump gasket |
| 7. | Water pump housing | A. | Refer to Removal and Installation - Water Pump Housing . | B. | To heater core. Refer to Exploded View . |
| C. | To turbocharger water outlet hose B. Refer to Exploded View . | D. | To water hose. Refer to Exploded View . | E. | To radiator hose (lower). Refer to Exploded View . |
