Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|
| Body Computer Module | Behind Center Of Instrument Panel. See Fig 1 . |

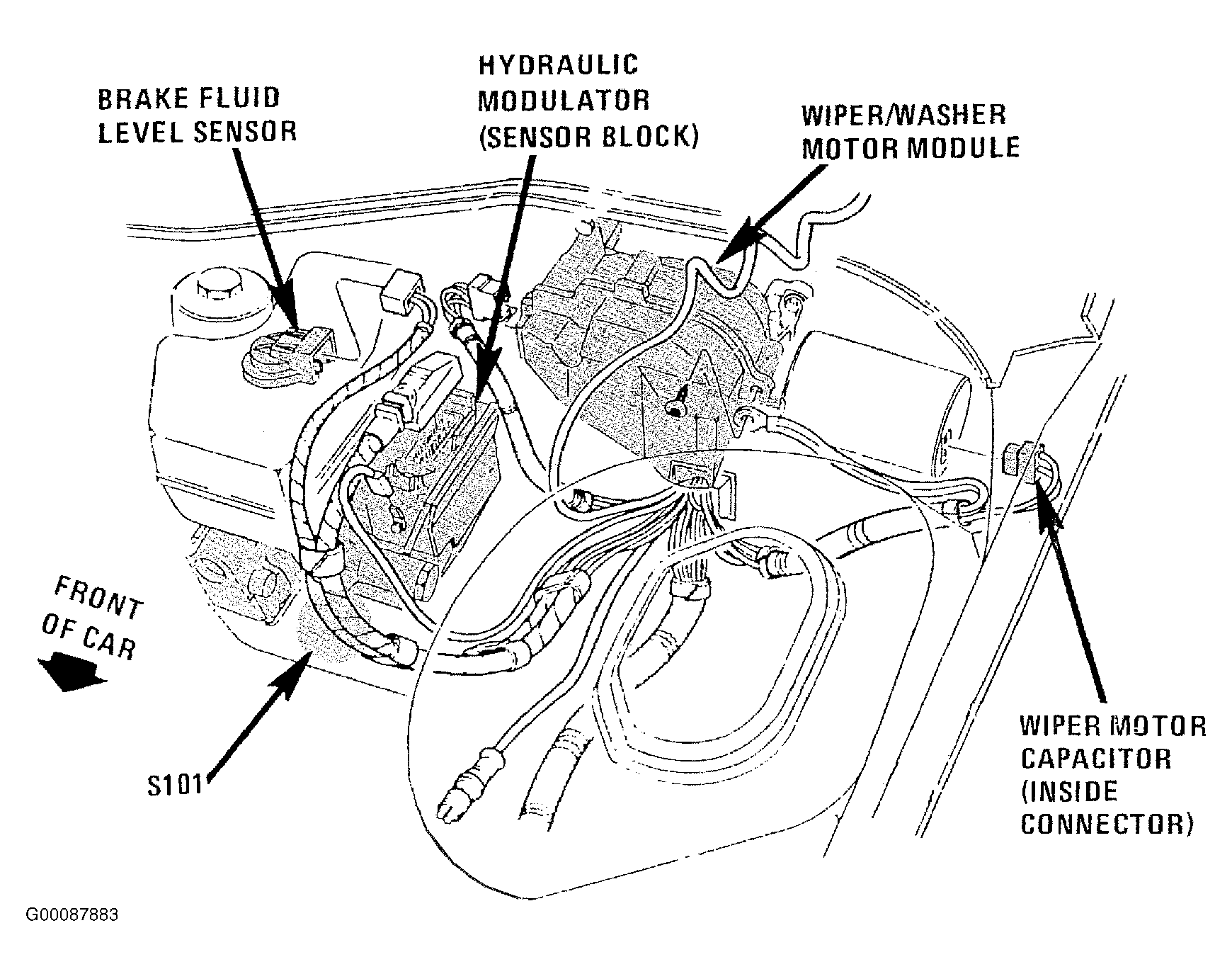

| Brake Fluid Level Sensor | On Left Rear Corner Of Engine Compartment, On Brake Master Cylinder Cap. See Fig 2 |
| Brake Fuse (20-Amp) | In Rear Fuse Panel, On Right Side Of Trunk. See Fig 3 |

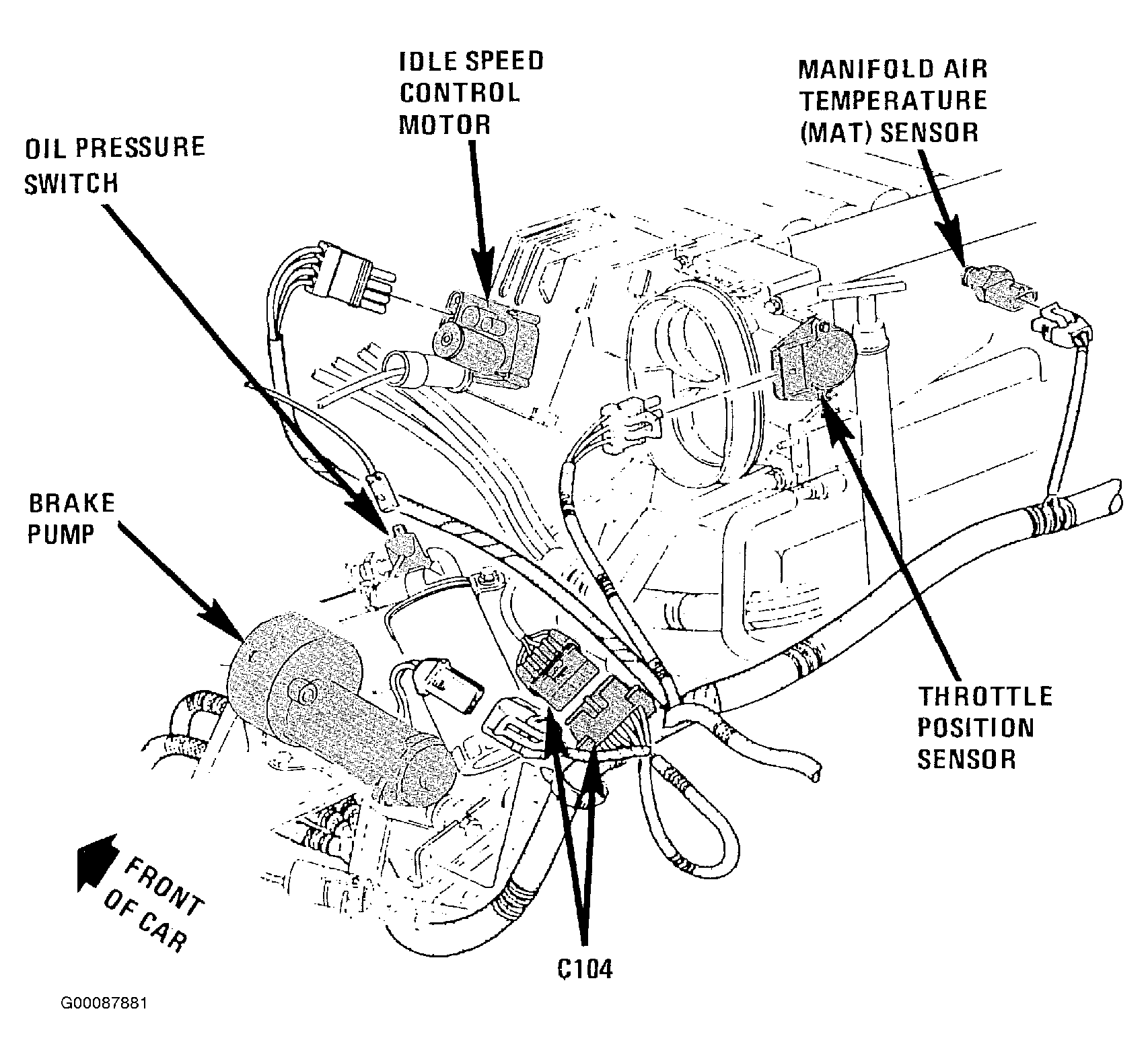

| Brake Pump & Motor Assembly | On Left Rear Of Engine, On front Of Hydraulic Unit. See Fig 4 |

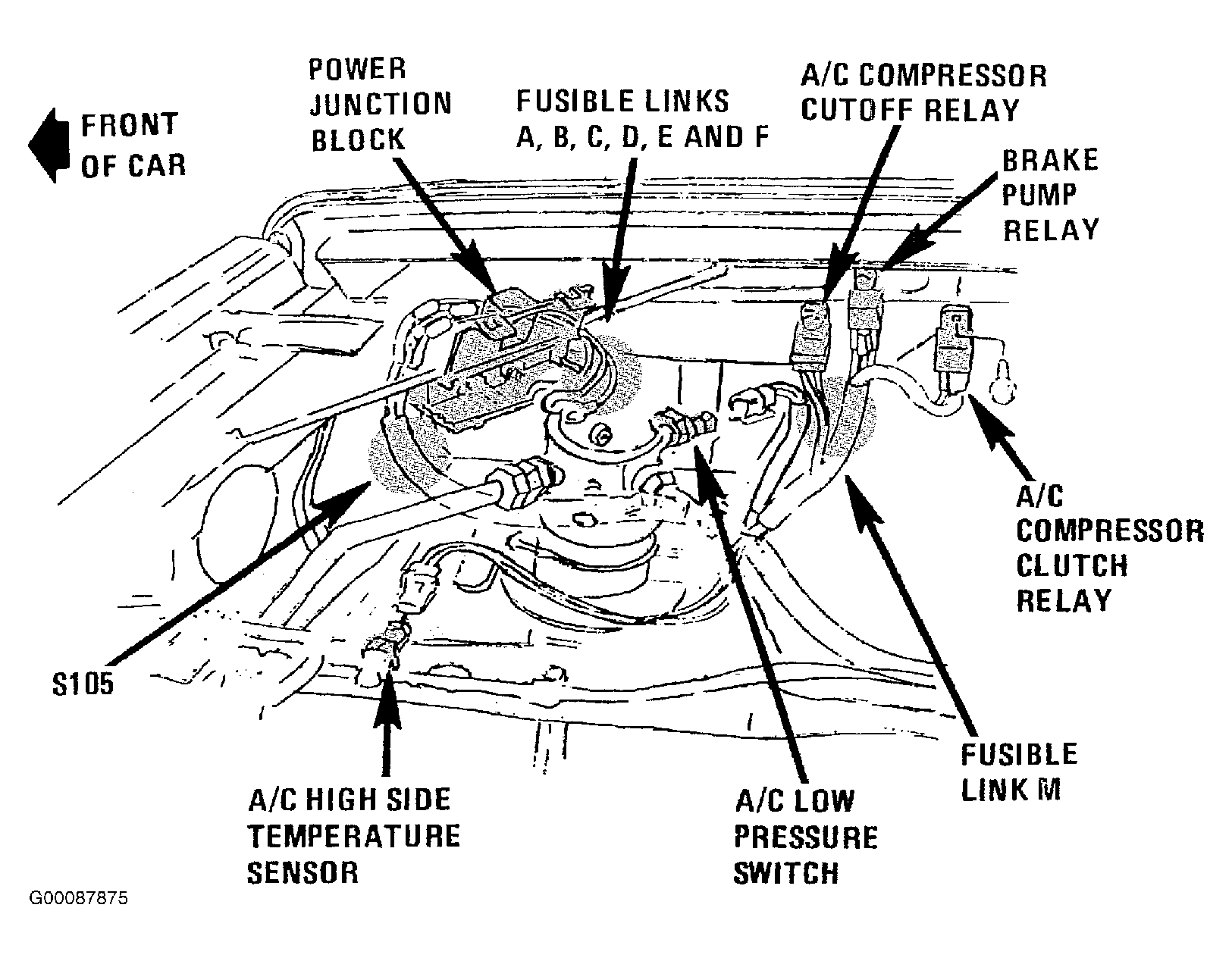

| Brake Pump Motor Relay | On Right Front Corner Of Engine Compartment, On Fender Panel. See Fig 5 |

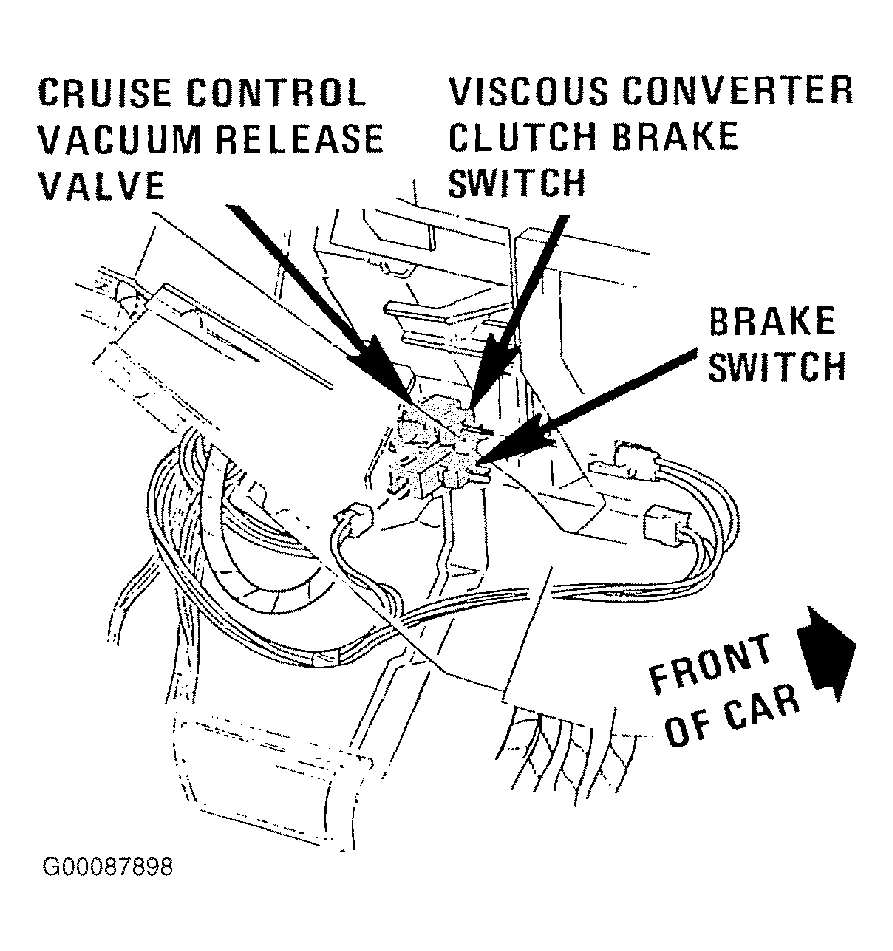

| Brake Switch | Behind Left Side Of Instrument Panel, On Brake Pedal Support. See Fig 6 |

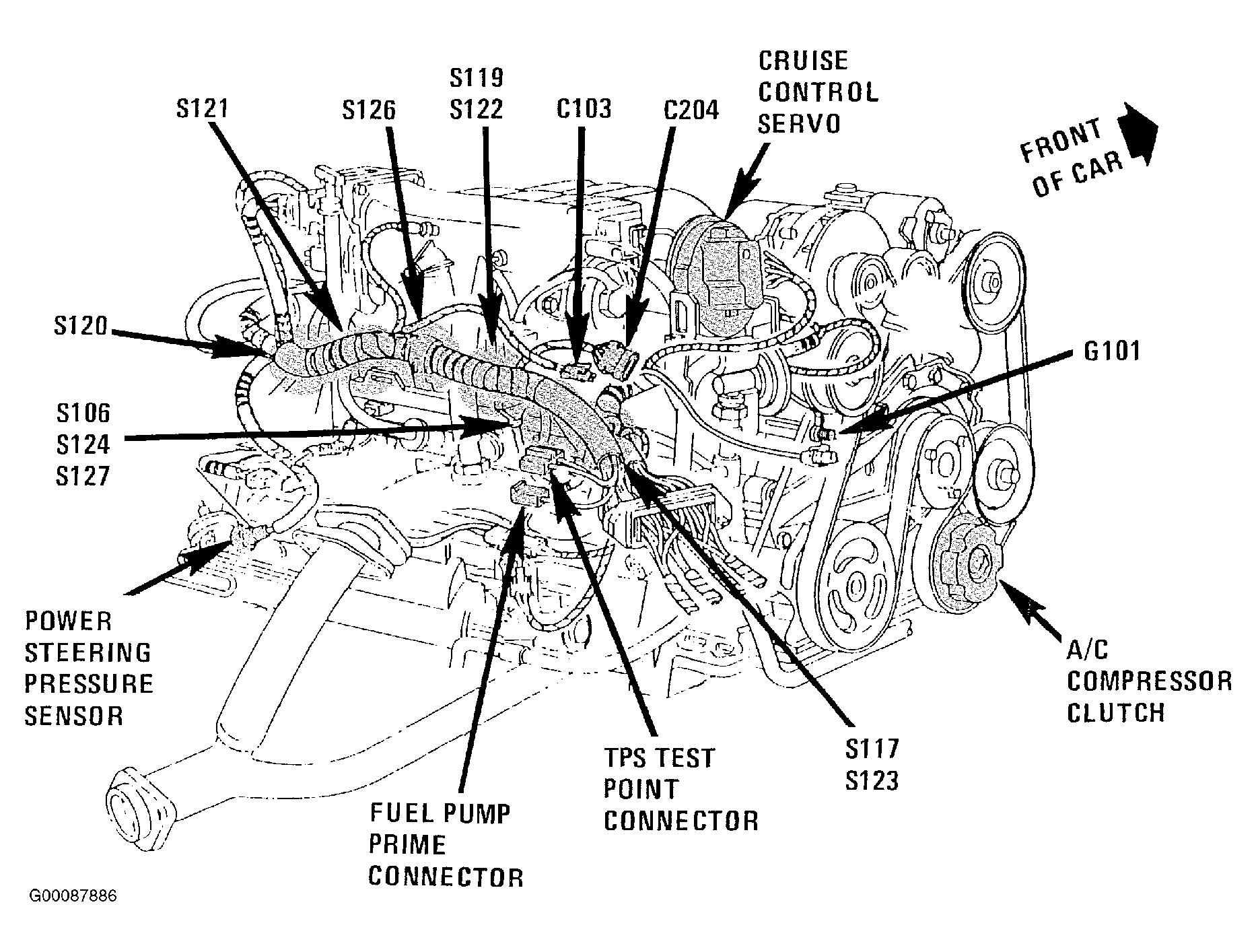

| C103 | Right Rear Of Engine Above Exhaust Manifold. See Fig 7 |

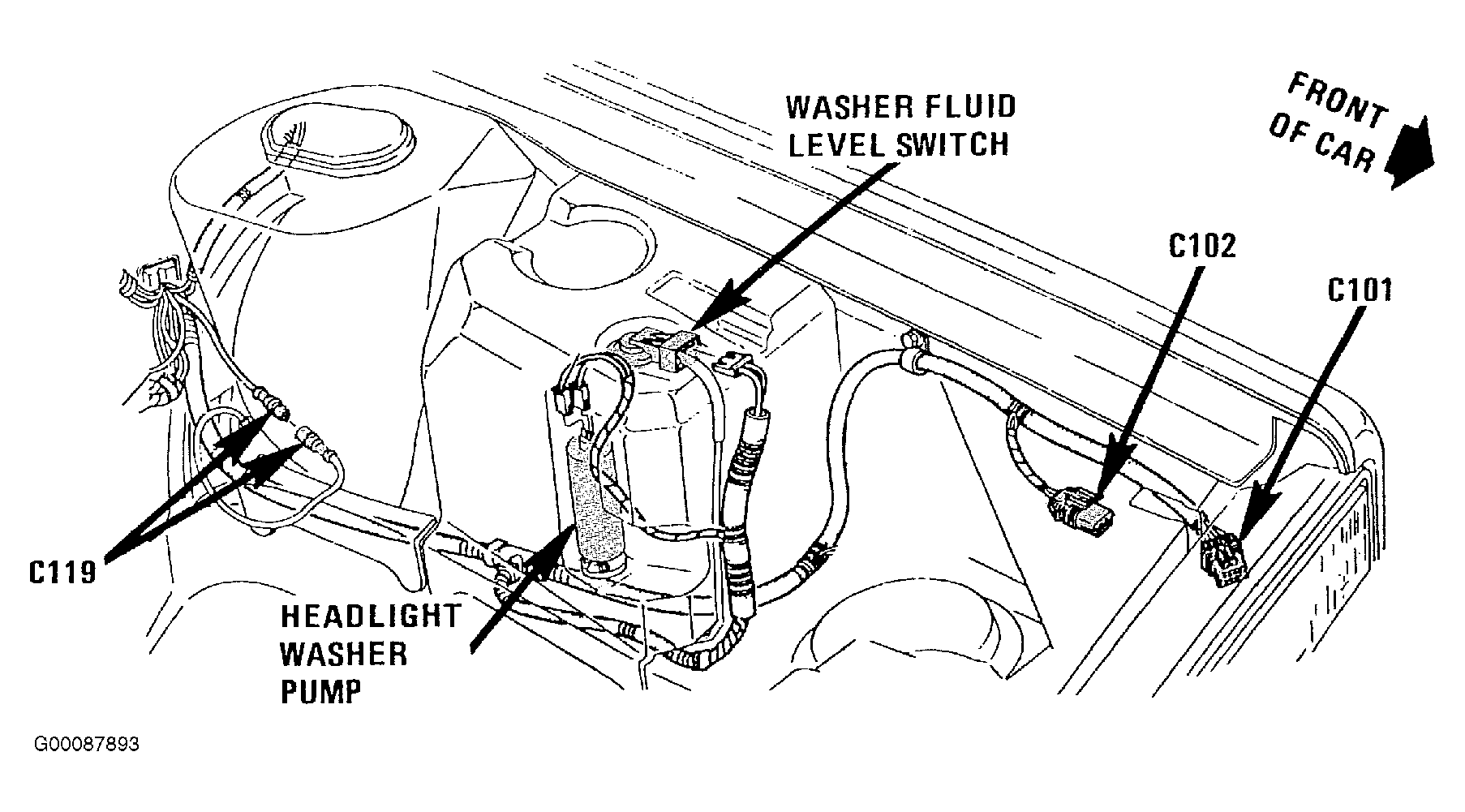

| C119 | Left Rear Of Engine Compartment, Near Strut Tower. See Fig 8 |

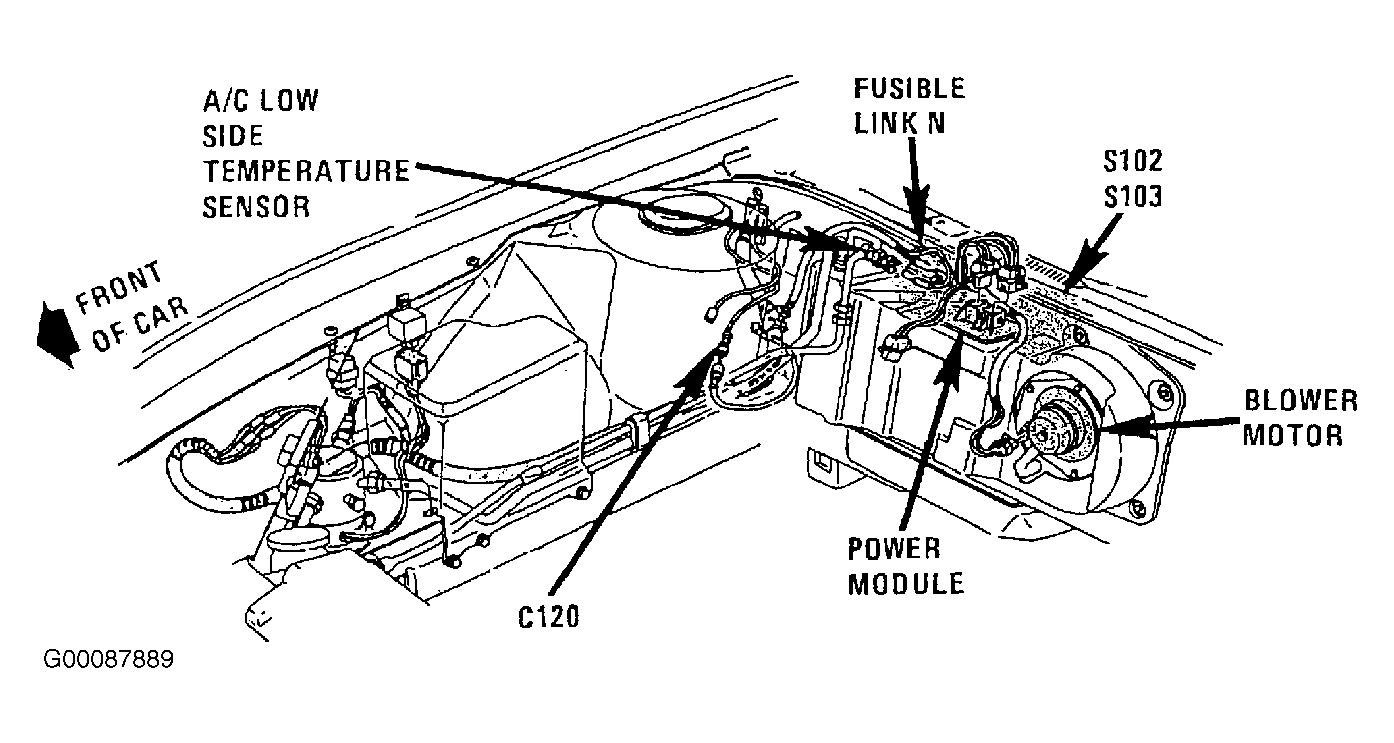

| C120 | Right Rear Of Engine Compartment, Above Strut Tower. See Fig 9 |
| C200 | Behind Left Side Of Instrument Panel, right Of Steering Column. See Fig 10 |

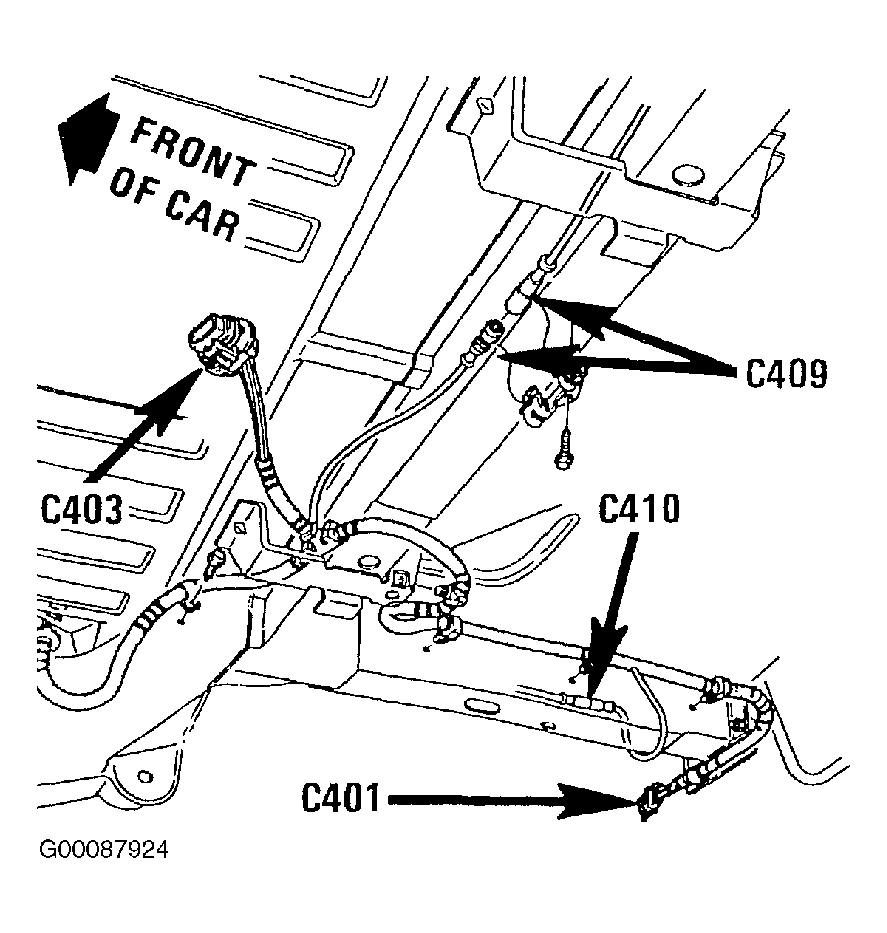

| C409 | Under Center Rear Of Car Attached To Frame. See Fig 11 |
| C410 | Under Rear Of Car, On Fame, Near Right Wheel. See Fig 11 |
| Diode Array Module | Behind Left Side Of Instrument Panel, Near Steering Column. See Fig 12 |
| Electronic Brake Control Module | Behind Left Side Of Instrument Panel, Near Steering Column. See Fig 12 |
| Fuse Block | In Center Console. |
| Fusible Link "D" | Right Front Of Engine Compartment, At Power Junction Block. See Fig 5 |
| Fusible Link "M" | In Main Harness, Right Front Of Engine Compartment. See Fig 5 |

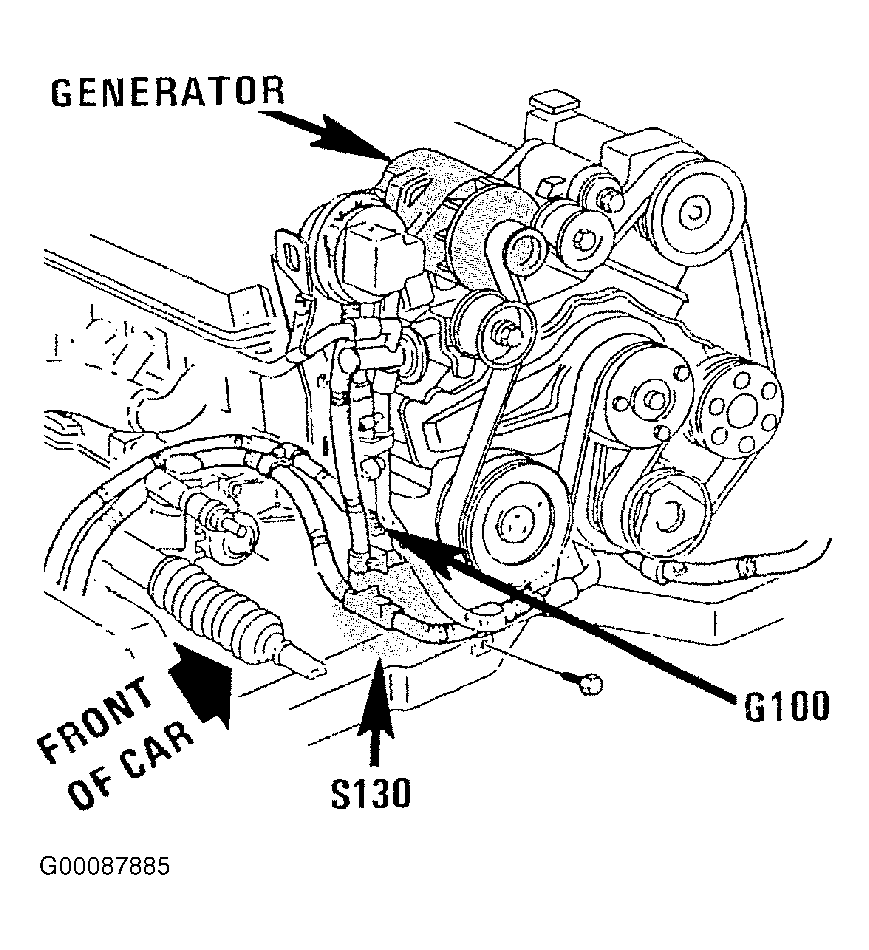

| G100 | Right Rear Of Engine.Fig 13 |
| G103 | Lower Right Front Of Engine, Near Starter. |
| G200 | Left Shroud, Above Parking Brake. See Fig 12 |

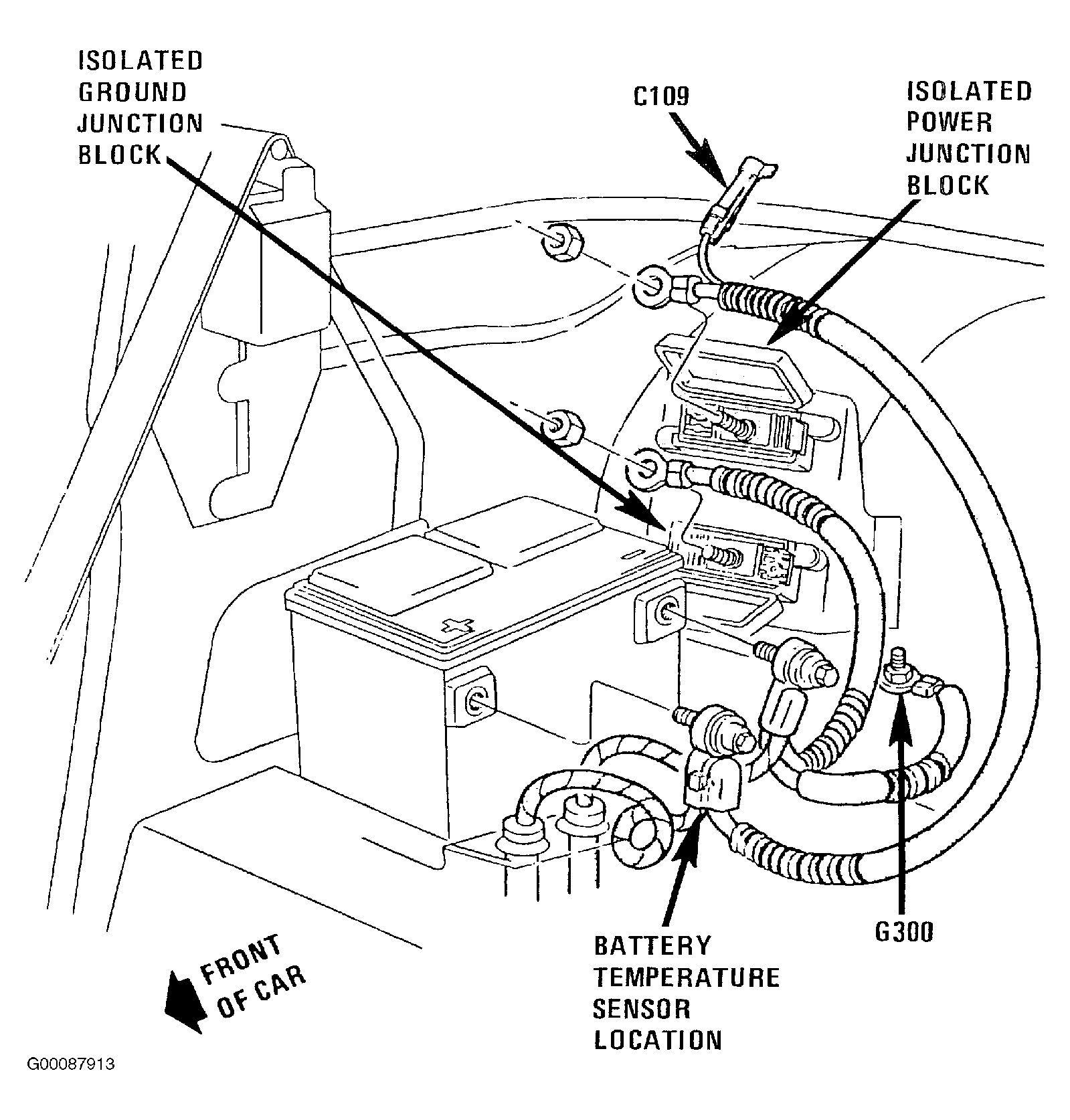

| G300 | Behind Right Seat, Behind Battery. See Fig 14 |
| Hydraulic Modulator (Sensor Block) | On Left Rear Corner Of Engine Compartment. See Fig 2 |
| In-Line Brake Fuse (7.5-Amp) | Behind Left Side Of Instrument Panel, Near Steering Column. Fig 12 |
| Isolated Ground Junction Block | Behind Right Seat & Behind Access Panel. See Fig 14 |
| Maxi Fuse Panel | Behind Right Seat. See Fig 15 . |
| Over voltage Protection Relay | Behind Left Side Of Instrument Panel, Near Steering Column. See Fig 12 |

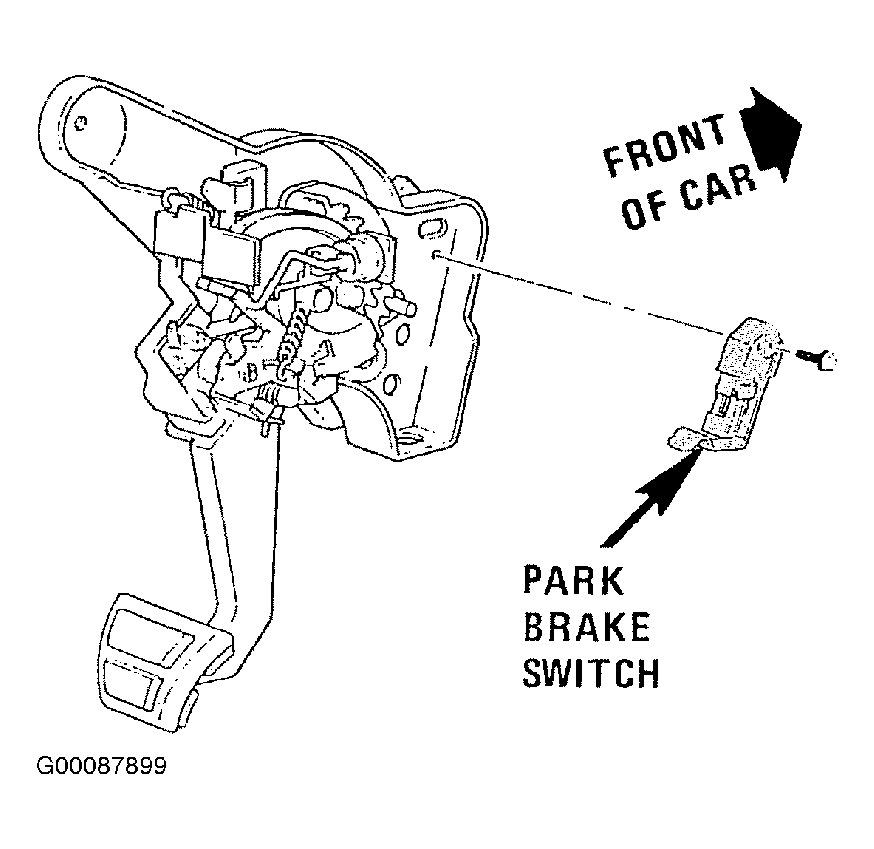

| Parking Brake Switch | Behind Right Side Of Instrument Panel, Above Parking Brake. See Fig 16 |
| Rear Fuse Block | Right Rear Of Trunk, Behind Wheelhouse. See Fig 3 |
| S101 | Main Harness, Left Front Of Dash. See Fig 2 |

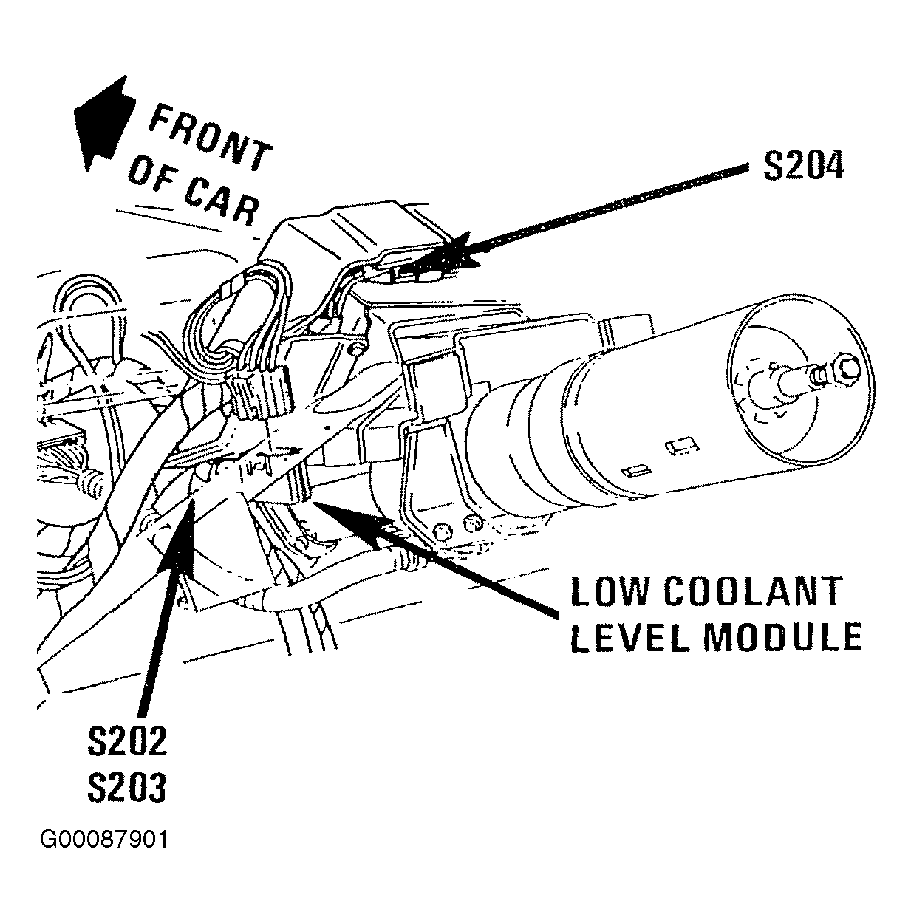

| S203 | Main Harness, Left Of Steering Column. See Fig 17 |
| S204 | Main Harness, Above Steering Column. See Fig 17 |
| S205 | Main Harness, Above Steering Column. See Fig 10 |
| S243 | Main Harness, Behind Center Of Instrument Panel. See Fig 10 |
| S245 | Main Harness, Left Of Steering Column. Fig 12 |

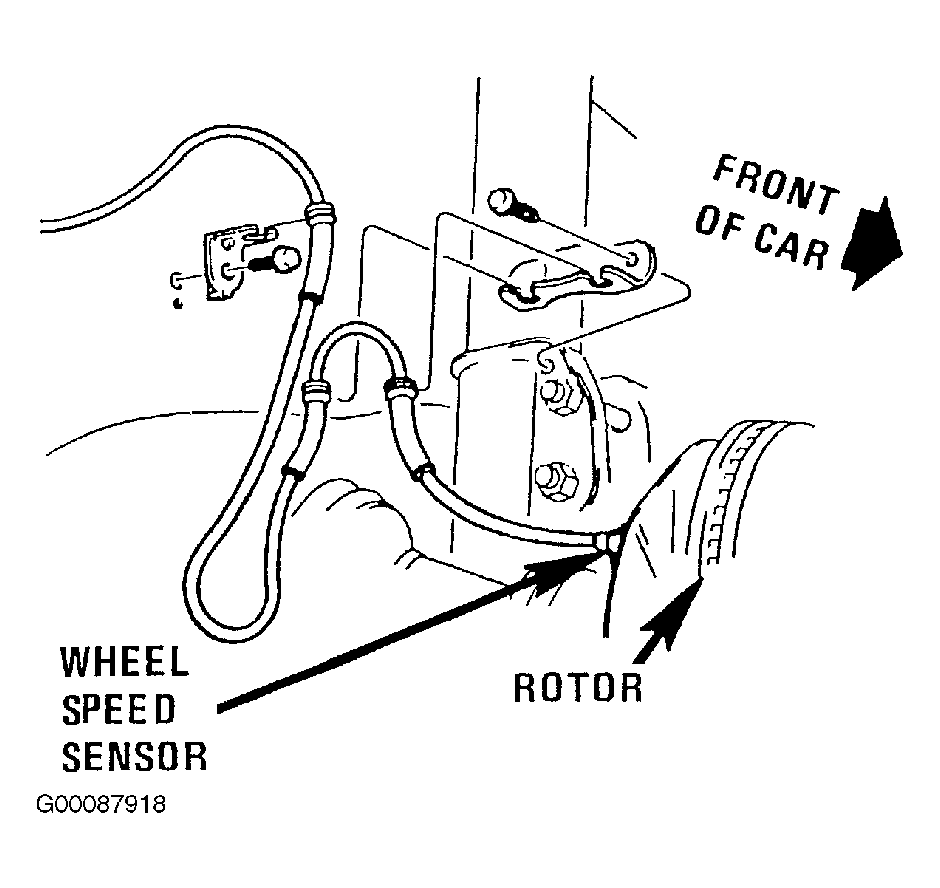

| Wheel Speed Sensor | On Each Of The 4 Wheels. See Fig 18 |
