Exploded View
WARNING: This page is about a different variant/trim than selected.
For replacement of components listed below, see Repair Procedure .

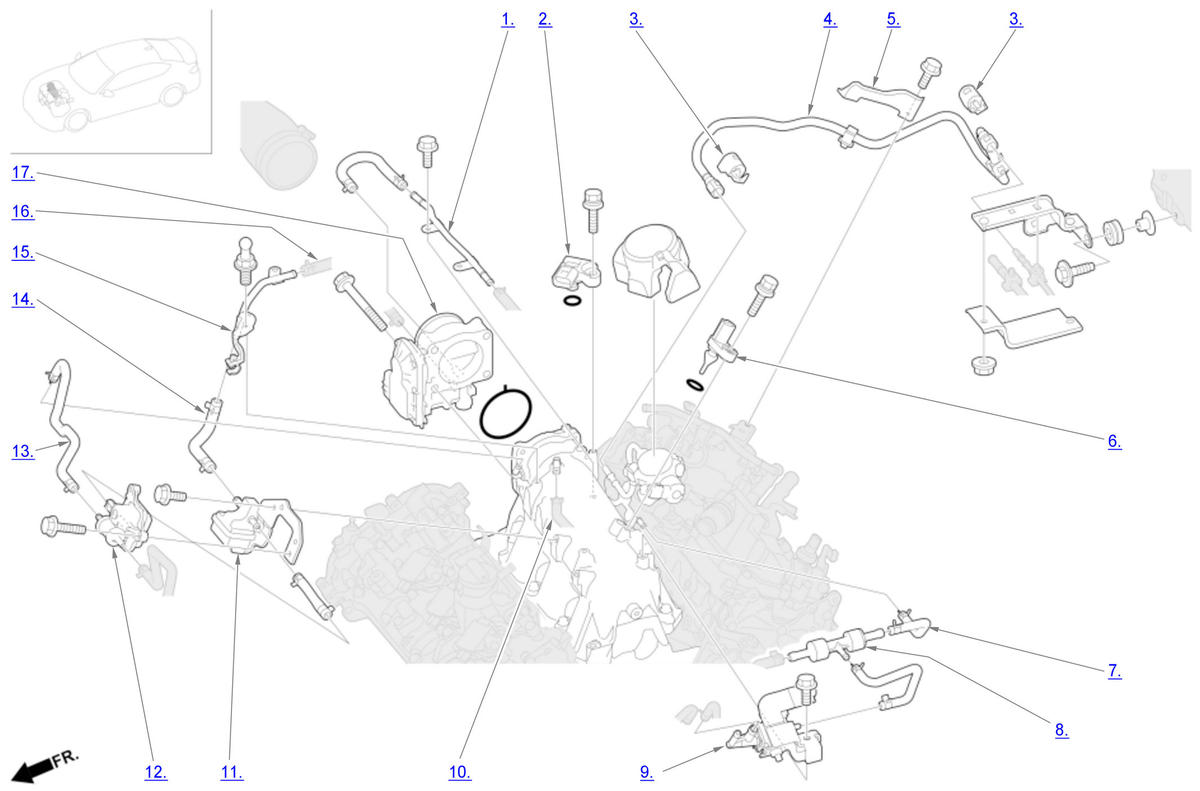

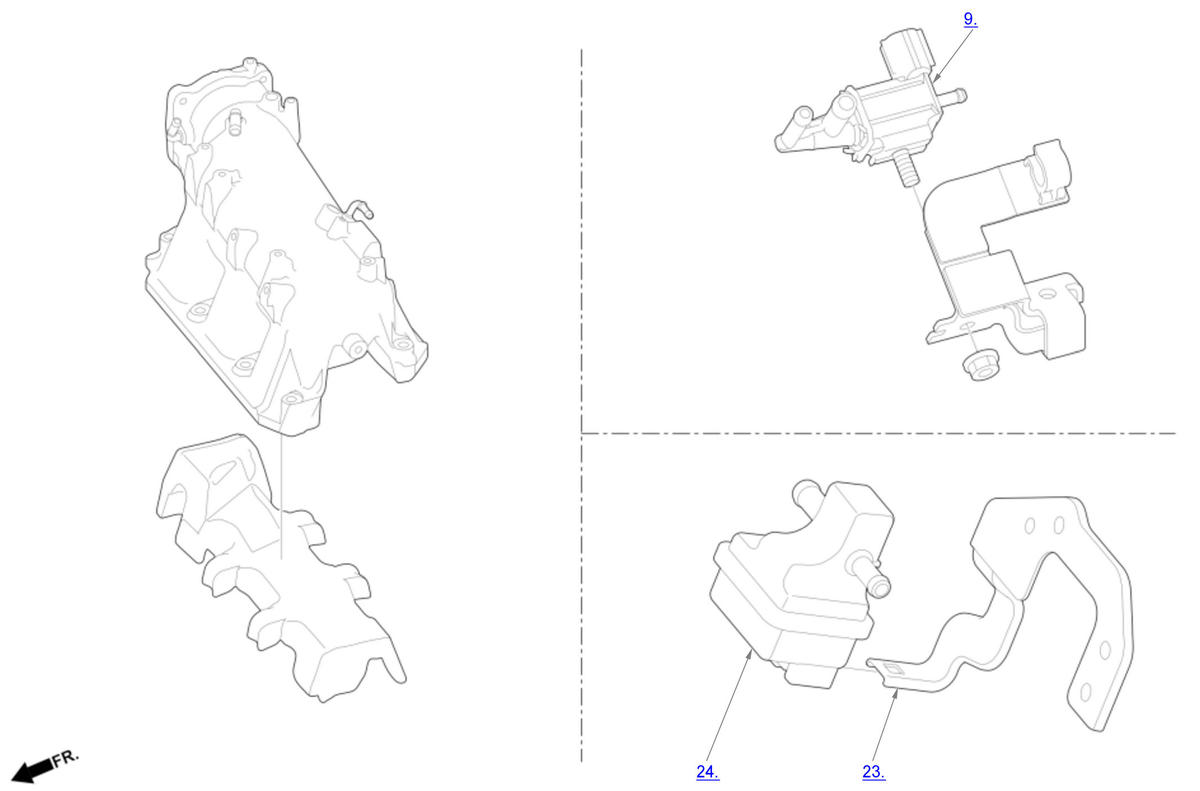

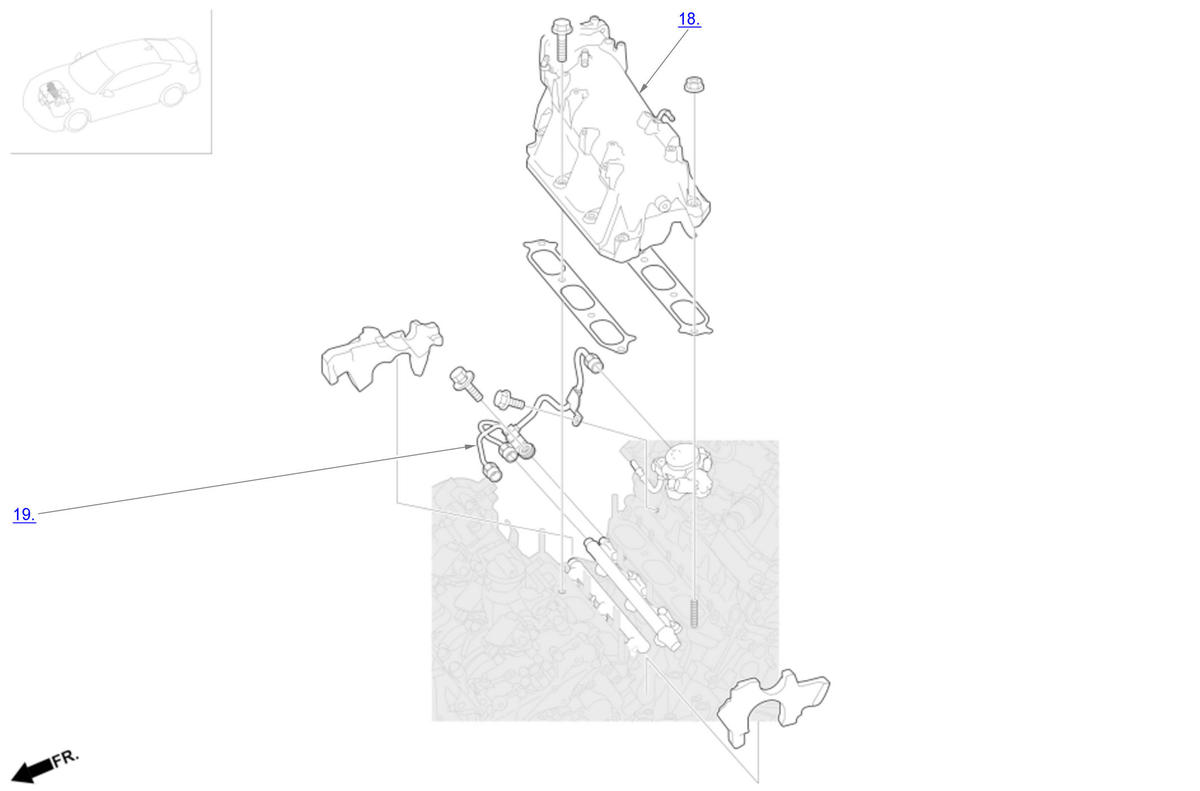

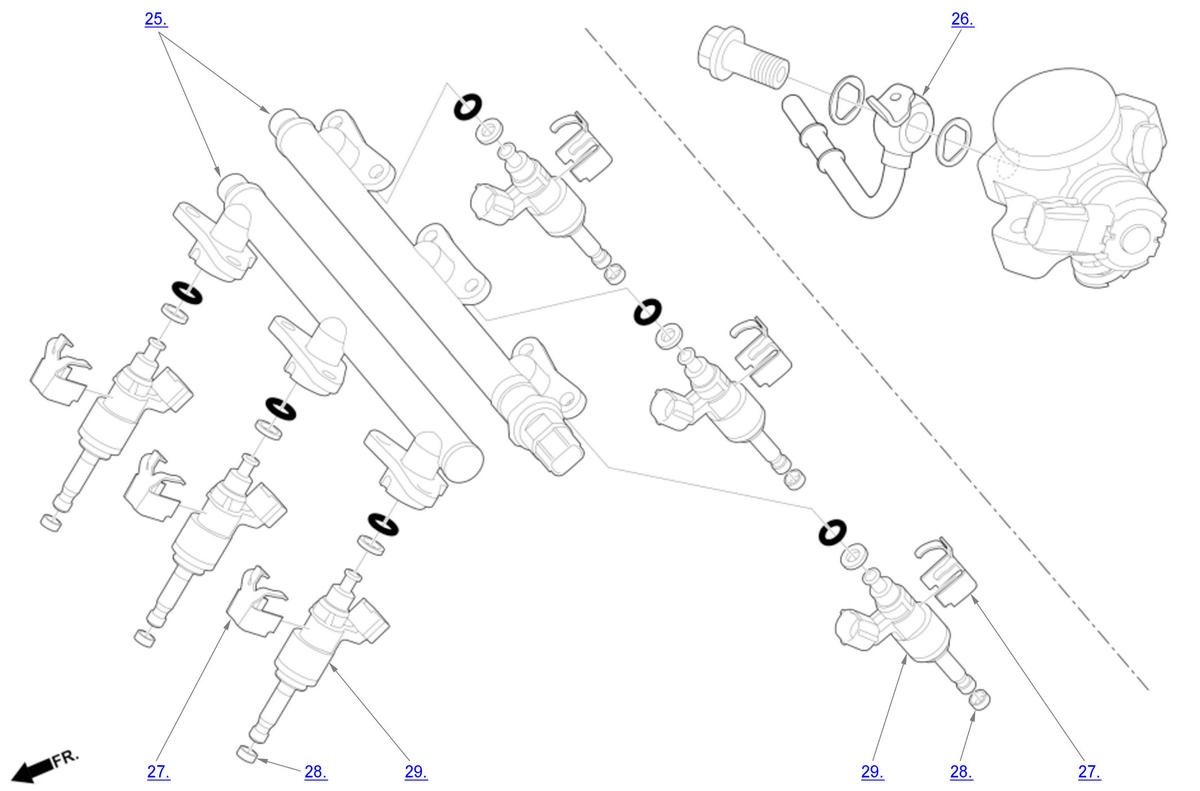

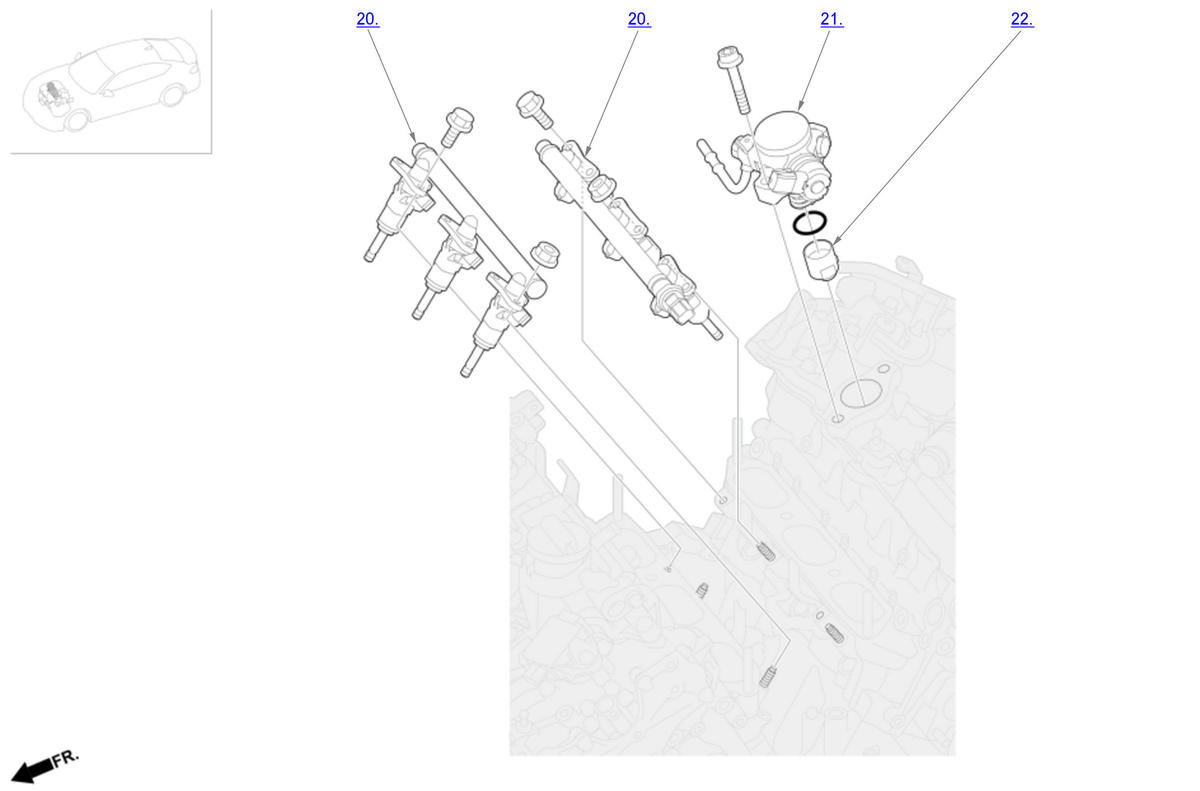

Intake Manifold Area Components
| Component Name | Callout |
|---|---|
| Throttle Body Pipe | 1 |
| Manifold Absolute Pressure (MAP) Sensor | 2 |
| Quick-Connect Fitting Cover | 3 |
| Fuel Feed Hose | 4 |
| Fuel Feed Hose Bracket | 5 |
| Intake Air Temperature (IAT) Sensor 2 | 6 |
| Turbocharger Bypass Control Solenoid Valve Tube A | 7 |
| Turbocharger Bypass Control Check Valve | 8 |
| Turbocharger Bypass Control Solenoid Valve | 9 |
| PCV Hose | 10 |
| Purge Joint/PCS Bracket | 11 |
| Evaporative Emission (EVAP) Canister Purge Valve | 12 |
| Purge Tube C | 13 |
| Purge Tube A | 14 |
| Purge Pipe A | 15 |
| Purge Tube G | 16 |
| Throttle Body | 17 |
| Intake Manifold | 18 |
| Fuel Joint Pipe | 19 |
| Fuel Rail/Injector | 20 |
| High Pressure Fuel Pump | 21 |
| Lifter | 22 |
| PCS Bracket | 23 |
| Purge Joint | 24 |
| Fuel Rail | 25 |
| Fuel Feed Pipe | 26 |
| Injector Clip | 27 |
| Back-Up Ring | 28 |
| Injector | 29 |
