Power Seat Motor Test

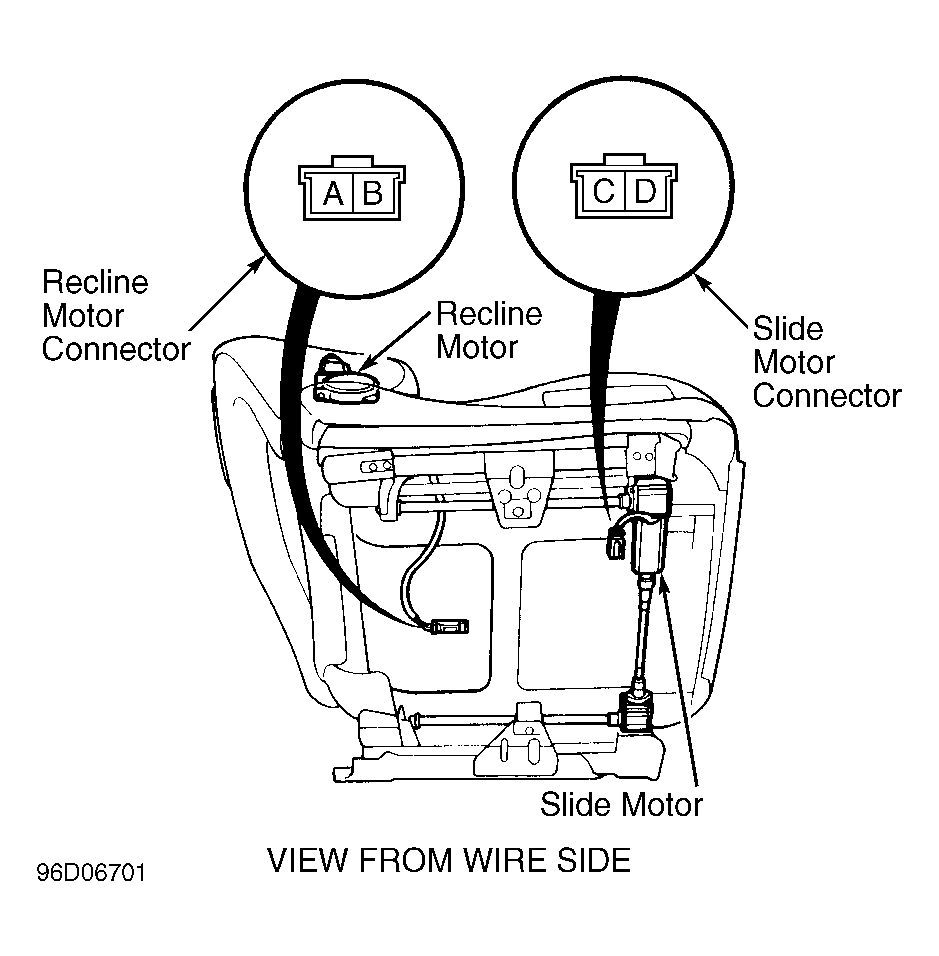

Remove appropriate seat. See FRONT SEATS under REMOVAL & INSTALLATION. Disconnect each motor wiring connector. See Figure or Fig 1 . Using jumper wires, connect motor terminals to battery voltage and ground as specified in POWER SEAT MOTOR TEST table. If motor does not run, reverse jumper wires. If motor still does not run, replace faulty motor.
POWER SEAT MOTOR TEST
| Position | Battery (+) & (-) Slide Motor | ||
|---|---|---|---|
| Driver's Seat | |||
| Forward | A & B | ||
| Backward | B & A | ||
| Passenger's Seat | |||
| Forward | C & D | ||
| Backward | D & C | ||
| Front Up-Down Motor | |||
| Driver's Seat | |||
| Up | D & C | ||
| Down | C & D | ||
| Rear Up-Down Motor | |||
| Driver's Seat | |||
| Up | M & N | ||
| Down | N & M | ||
| Recline Motor | |||
| Driver's Seat | |||
| Forward | E & F | ||
| Backward | F & E | ||
| Passenger's Seat | |||
| Forward | A & B | ||
| Backward | B & A | ||
