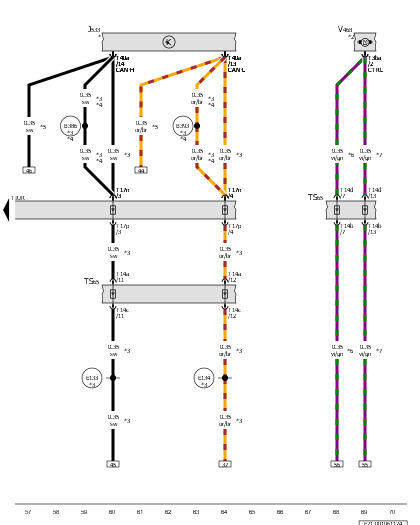

Data Bus On Board Diagnostic Interface, Low Temperature Circuit Coolant Pump
J533
Data Bus on Board Diagnostic Interface
T3ba
3-Pin Connector, Black
T14a
14-Pin Connector, Black
T14b
14-Pin Connector, Black
T14c
14-Pin Connector, Black
T14d
14-Pin Connector, Black
T17n
17-Pin Connector, Brown
T17p
17-Pin Connector, Brown
T40a
40-Pin Connector, Black
TIUR
Coupling Point in Interior, Bottom Right
TS65
Front Suspension Coupling Point
V468
Low Temperature Circuit Coolant Pump
B386
Powertrain CAN Bus High Connection 4 (in Main Wiring Harness)
B393
Powertrain CAN Bus Low Connection 4 (in Main Wiring Harness)
E133
CAN Bus Drive High Connection 6 (in Engine Wiring Harness)
E134
CAN Bus Drive Low Connection 6 (in Engine Wiring Harness)
*
Refer to the Applicable Powertrain CAN Bus Network Data Bus Wiring Diagram
*2
Refer to Applicable Thermo Management Wiring Diagram
*3
For AWD Vehicles
*4
For Vehicles with UNECE Cyber Security
*5
For Rear Wheel Drive Vehicles
*6
Through June 2023
*7
From June 2023
