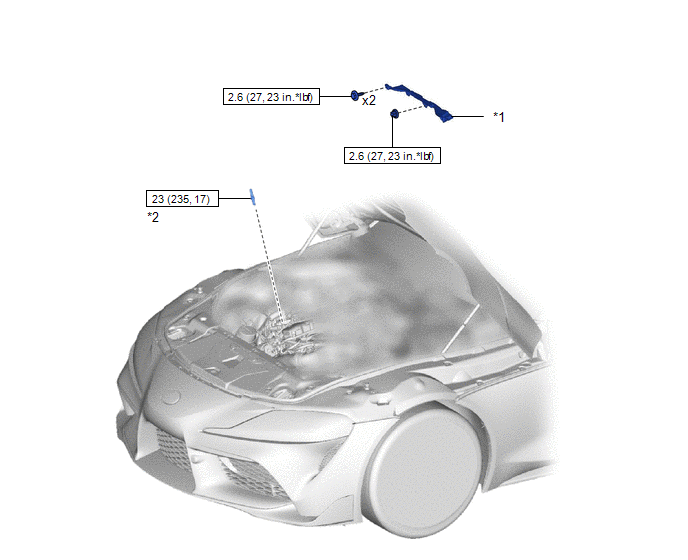

Components [03/2019 - ]
Fig 1: Camshaft Timing Gear Bolt Replacement Components With Torque Specifications (1 Of 5) [03/2019 - ]
| Callout | Description | Callout | Description |
| *1 | NO. 2 COWL TOP VENTILATOR LOUVER PROTECTOR | *2 | SPARK PLUG |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

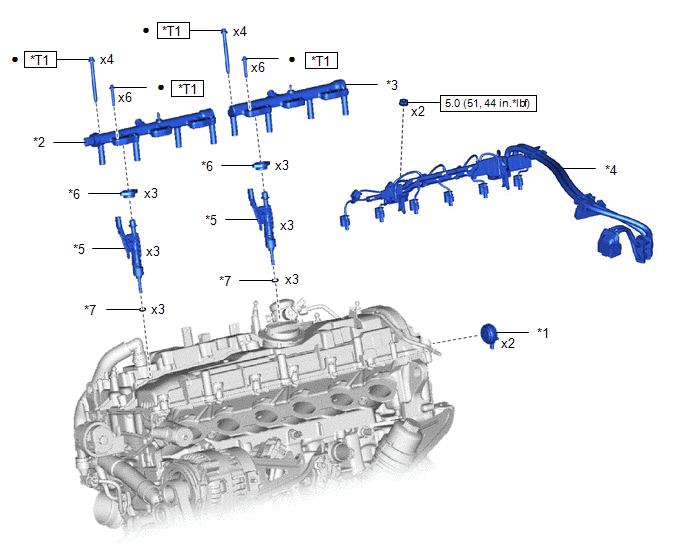

Fig 2: Camshaft Timing Gear Bolt Replacement Components With Torque Specifications (2 Of 5) [03/2019 - ]
| Callout | Description | Callout | Description |
| *1 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY | *2 | FUEL DELIVERY PIPE |
| *3 | NO. 2 FUEL DELIVERY PIPE | *4 | NO. 4 ENGINE WIRE |
| *5 | FUEL INJECTOR ASSEMBLY | *6 | INJECTOR BRACKET |
| *7 | TEFLON RING | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 5.0 (51, 44 in.*lbf) 2nd: Turn 90° |
- | - |

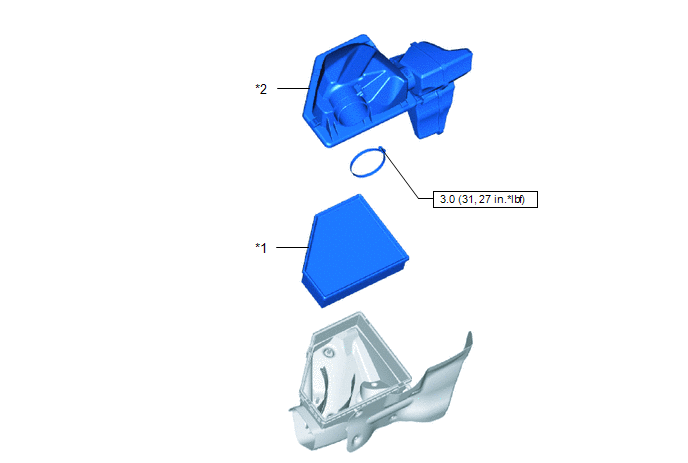

Fig 3: Camshaft Timing Gear Bolt Replacement Components With Torque Specifications (3 Of 5) [03/2019 - ]
| Callout | Description | Callout | Description |
| *1 | AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY | *2 | AIR CLEANER CAP SUB-ASSEMBLY |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

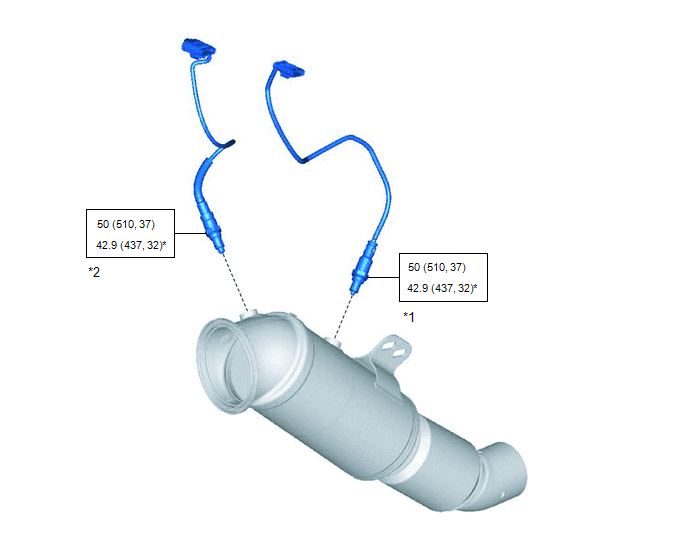

Fig 4: Camshaft Timing Gear Bolt Replacement Components With Torque Specifications (4 Of 5) [03/2019 - ]
| Callout | Description | Callout | Description |
| *1 | OXYGEN SENSOR | *2 | WIDE RANGE AIR FUEL RATIO SENSOR |
| N*m (kgf*cm, ft.*lbf): Specified torque | * | For use with SST |

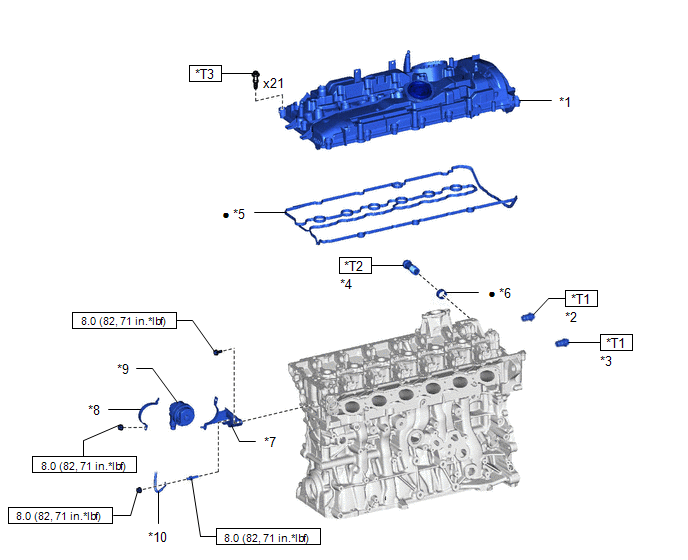

Fig 5: Camshaft Timing Gear Bolt Replacement Components With Torque Specifications (5 Of 5) [03/2019 - ]
| Callout | Description | Callout | Description |
| *1 | CYLINDER HEAD COVER SUB-ASSEMBLY | *2 | EXHAUST CAMSHAFT TIMING GEAR BOLT ASSEMBLY |
| *3 | INTAKE CAMSHAFT TIMING GEAR BOLT ASSEMBLY | *4 | NO. 1 CHAIN TENSIONER ASSEMBLY |
| *5 | CYLINDER HEAD COVER GASKET | *6 | SEALING SLEEVE |
| *7 | NO. 1 ELECTRIC WATER PUMP BRACKET SUB-ASSEMBLY | *8 | NO. 2 ELECTRIC ENGINE WATER PUMP BRACKET SUB-ASSEMBLY |
| *9 | ELECTRIC WATER PUMP ASSEMBLY | *10 | NO. 2 ENGINE WIRE |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 10 (102, 7) 2nd: 30 (306, 22) 3rd : 50 (510, 37) 4th : Turn 35° |
*T2 | 1st: 20 (204, 15) 2nd: Turn 40° |
| *T3 | 1st: 8.0 (82, 71in.*lbf) 2nd: 11 (112, 8) |
- | - |
