Components [10/2022 - ]

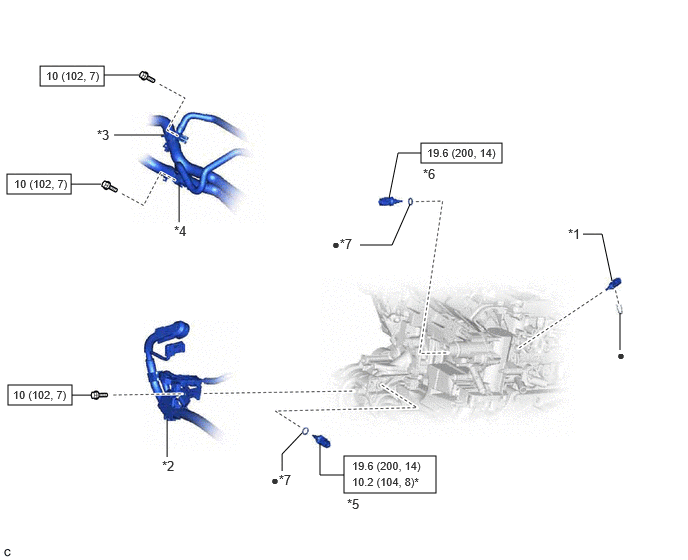

Fig 1: Engine Coolant Temperature Sensor Replacement Components With Torque Specifications [10/2022 - ]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | ENGINE COOLANT TEMPERATURE SENSOR (for Outlet Side) | *2 | WIRE HARNESS |
| *3 | NO. 2 INTERCOOLER COOLING WATER PIPE | *4 | NO. 1 INTERCOOLER COOLING WATER PIPE |
| *5 | ENGINE COOLANT TEMPERATURE SENSOR (for Water Inlet Housing Side) | *6 | ENGINE COOLANT TEMPERATURE SENSOR (for Cylinder Head Side) |
| *7 | GASKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with a ball joint lock nut wrench | |
| • | Non-reusable part | - | - |
