Engine Control System (T24A-FTS) - Service Information
>>
ECM
>>
Components [10/2022 - ]
Components [10/2022 - ]

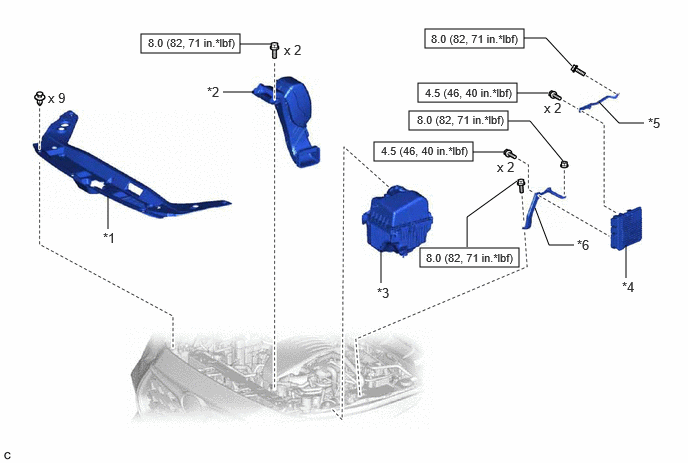

Fig 1: ECM Replacement Components With Torque Specifications
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Callout
Description
Callout
Description
*1
COOL AIR INTAKE DUCT SEAL
*2
INLET AIR CLEANER ASSEMBLY
*3
AIR CLEANER ASSEMBLY
*4
ECM
*5
NO. 1 ECM BRACKET
*6
NO. 2 ECM BRACKET
N.m (kgf/cm, ft.lbf): Specified torque
-
-
