Components [11/2015 - 12/2018]

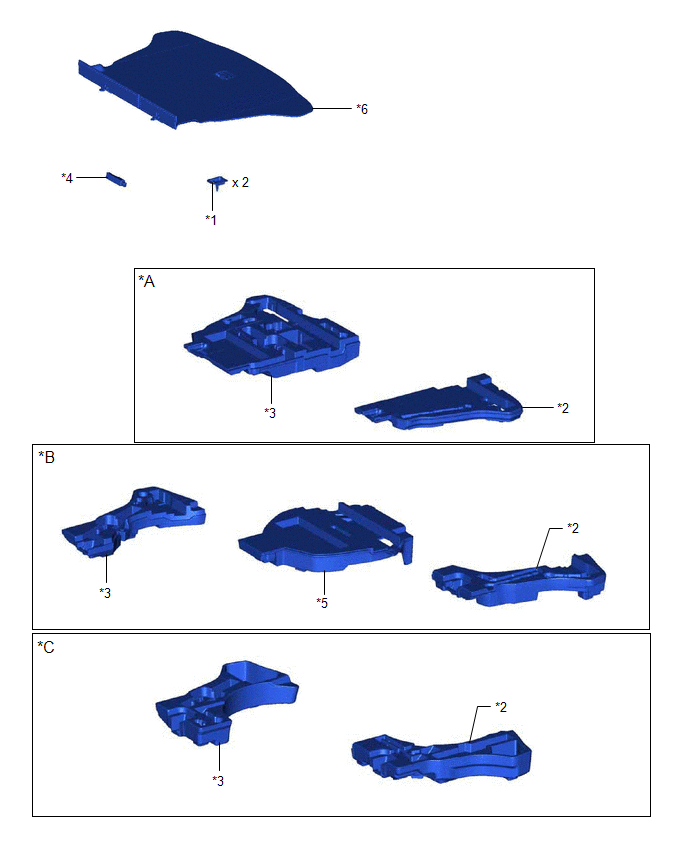

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/o Spare Tire | *B | w/ Compact Spare Tire |
| *C | w/ Full Size Spare Tire | - | - |
| *1 | DECK BOARD RETAINER | *2 | DECK FLOOR BOX LH |
| *3 | DECK FLOOR BOX RH | *4 | NO. 3 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY |
| *5 | REAR DECK FLOOR BOX | *6 | REAR NO. 1 FLOOR BOARD |

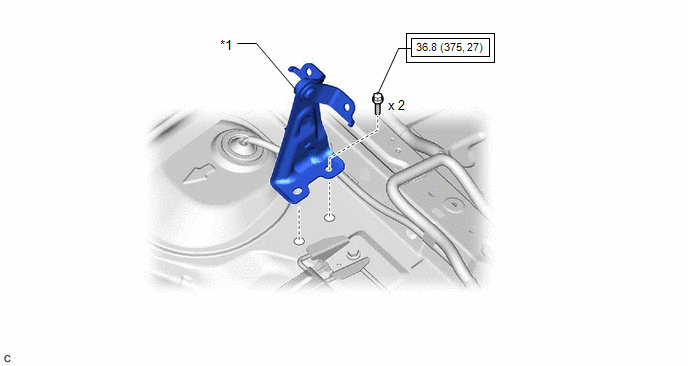

| Callout | Description | Callout | Description |
| *1 | CENTER REAR SEATBACK HINGE SUB-ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping":N.m (kgf.cm, ft./lbf) | - | - |

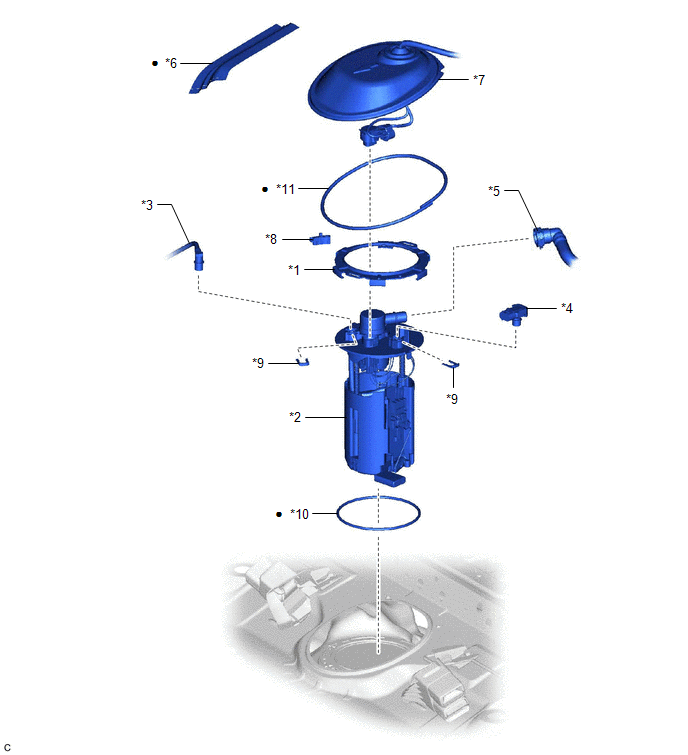

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FUEL PUMP GAUGE RETAINER | *2 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY |
| *3 | FUEL TANK MAIN TUBE SUB-ASSEMBLY | *4 | FUEL TANK PRESSURE SENSOR (VAPOR PRESSURE SENSOR) |
| *5 | FUEL TANK VENT HOSE SUB-ASSEMBLY | *6 | NO. 3 WIRING HARNESS PROTECTOR |
| *7 | REAR FLOOR SERVICE HOLE COVER | *8 | NO. 1 FUEL TUBE CLAMP |
| *9 | TUBE JOINT CLIP | *10 | FUEL SUCTION TUBE SET GASKET |
| *11 | BUTYL TAPE | - | - |
| • | Non-reusable part | - | - |

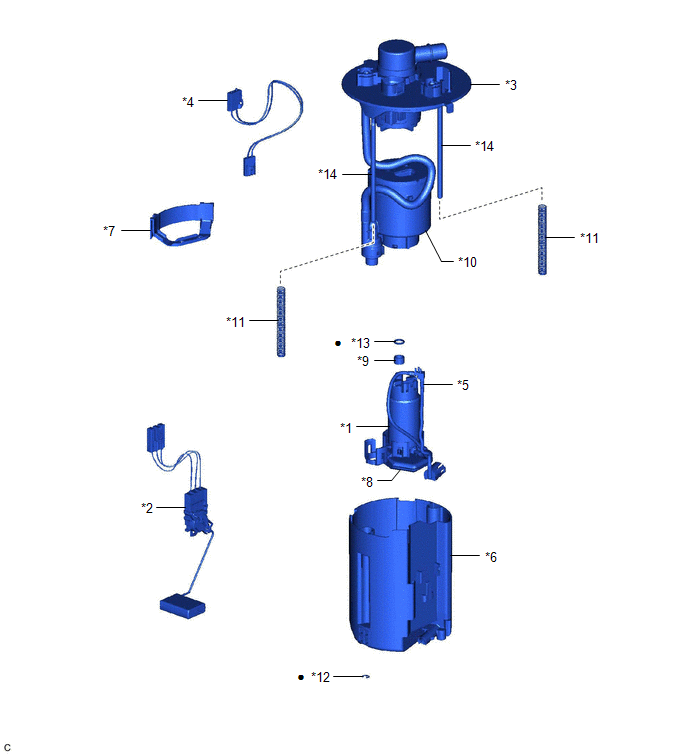

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FUEL PUMP WITH FILTER ASSEMBLY | *2 | FUEL SENDER GAUGE ASSEMBLY |
| *3 | FUEL SUCTION PLATE SUB-ASSEMBLY | *4 | FUEL PUMP HARNESS |
| *5 | FUEL PUMP FILTER HOSE | *6 | NO. 1 FUEL SUB-TANK |
| *7 | NO. 1 FUEL SUCTION SUPPORT | *8 | SUCTION FILTER |
| *9 | FUEL PUMP SPACER | *10 | FUEL FILTER |
| *11 | SPRING | *12 | E-RING |
| *13 | O-RING | *14 | FUEL SUCTION PLATE SHAFT |
| • | Non-reusable part | - | - |
