Components [03/2019 - ]

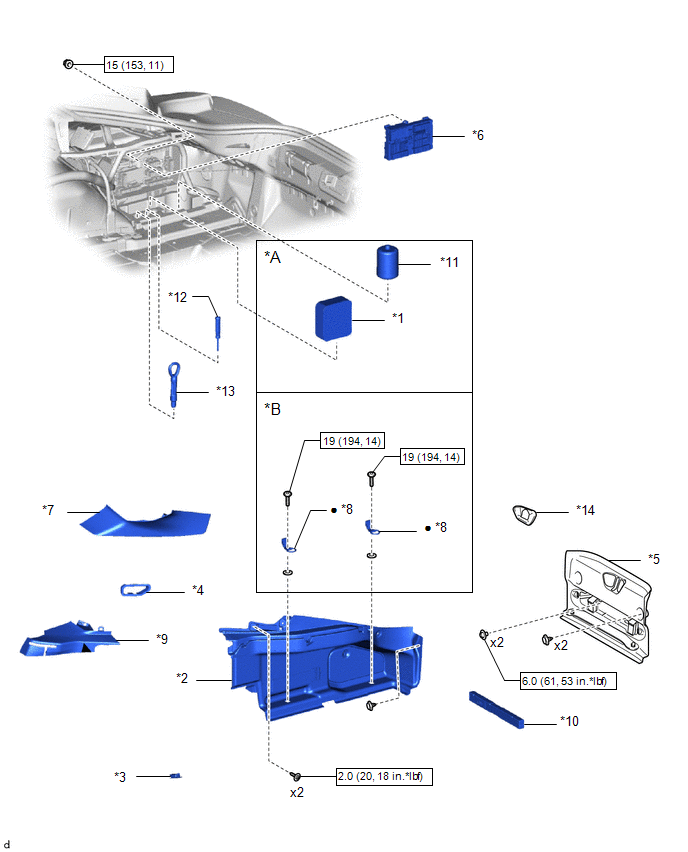

Fig 1: Fuse Box Replacement Components With Torque Specifications [03/2019 - ]
GTY850907Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Callout Description Callout Description
*A w/ Repair Kit *B w/ Courtesy Light
*1 AIR COMPRESSOR ASSEMBLY *2 DECK TRIM SIDE BOARD AND DECK SIDE TRIM COVER RH
*3 NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY *4 TRANSVERSE PIPE TRIM
*5 DECK TRIM REAR COVER *6 REAR POWER DISTRIBUTION BOX
*7 ROOF SIDE INNER GARNISH ASSEMBLY RH *8 ROPE HOOK
*9 SEAT BELT HOLE COVER SUB-ASSEMBLY RH *10 TRIANGLE REFLECTOR SET
*11 TUBELESS TIRE REPAIR KIT *12 SCREWDRIVER
*13 TRANSPORT HOOK *14 BACK DOOR STRIKER COVER
N*m (kgf*cm, ft.*lbf): Specified torque Non-reusable part
