Front Door Courtesy Switch Circuit: Wiring Diagram

WARNING: This page is about a different variant/trim than selected.

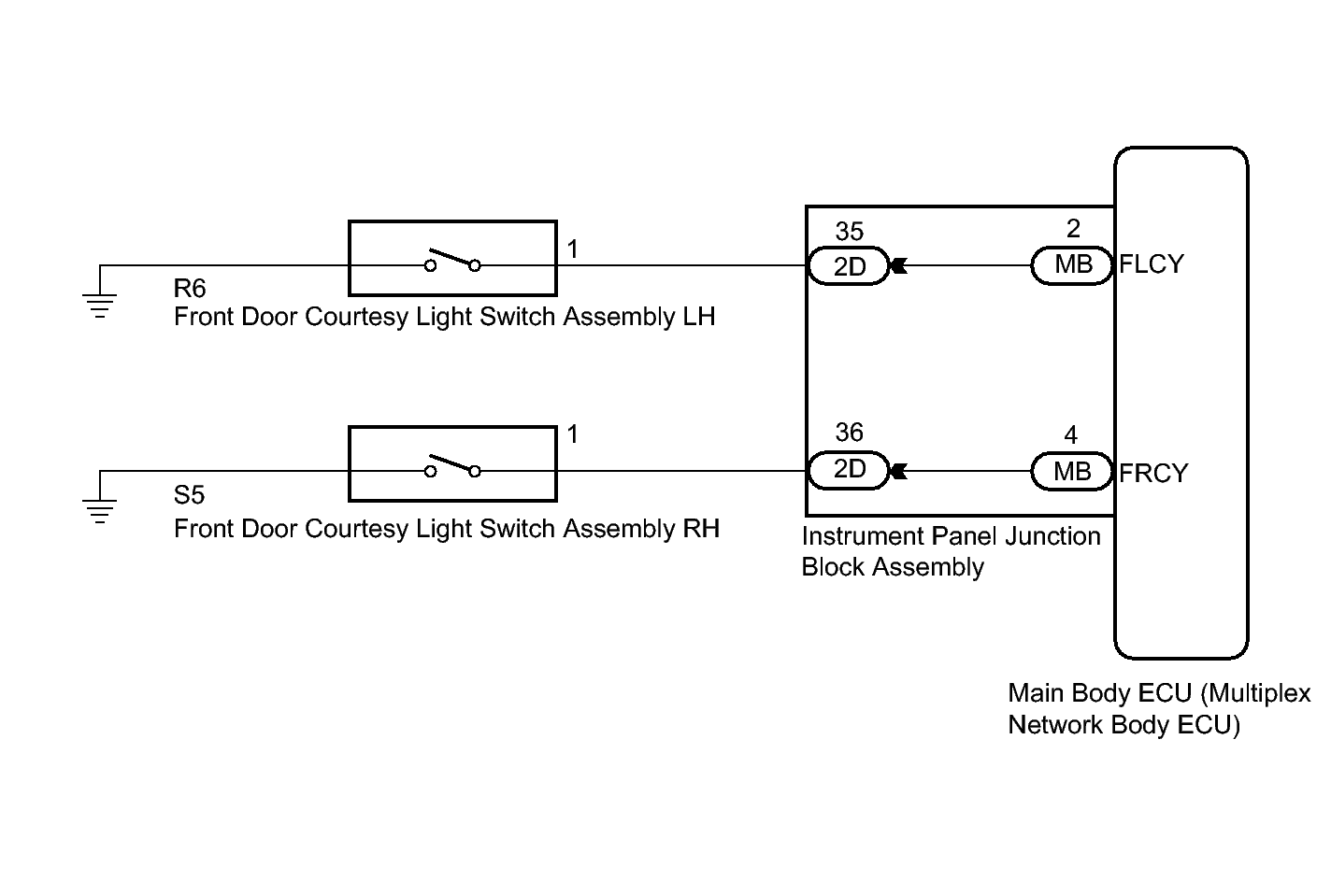

Fig 1: Identifying Front Door Courtesy Switch Circuit Diagram
GTY335032Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
