Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|

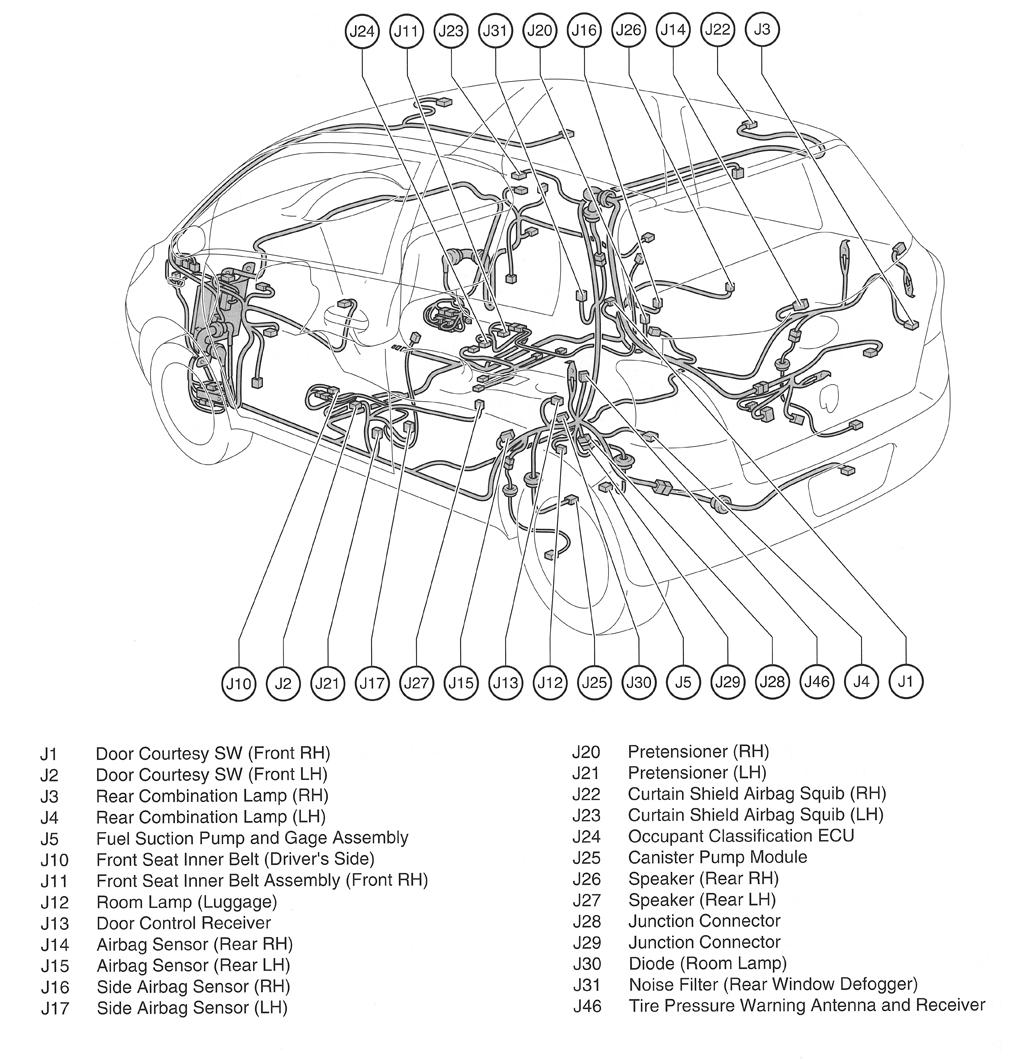

| Canister Pump Module (3-Door) | Left rear of vehicle. See Figure. |

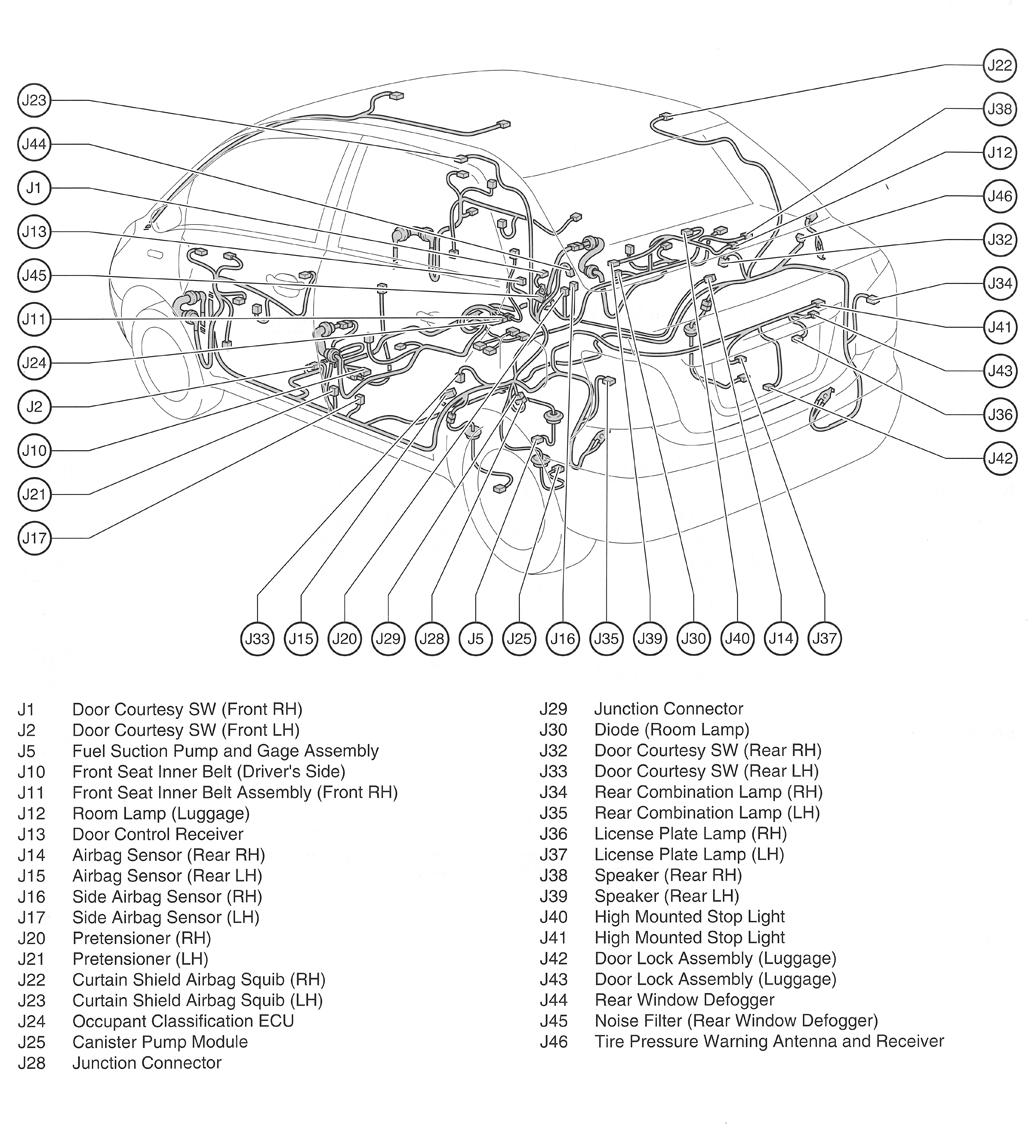

| Canister Pump Module (4-Door) | Left rear of vehicle. See Figure. |

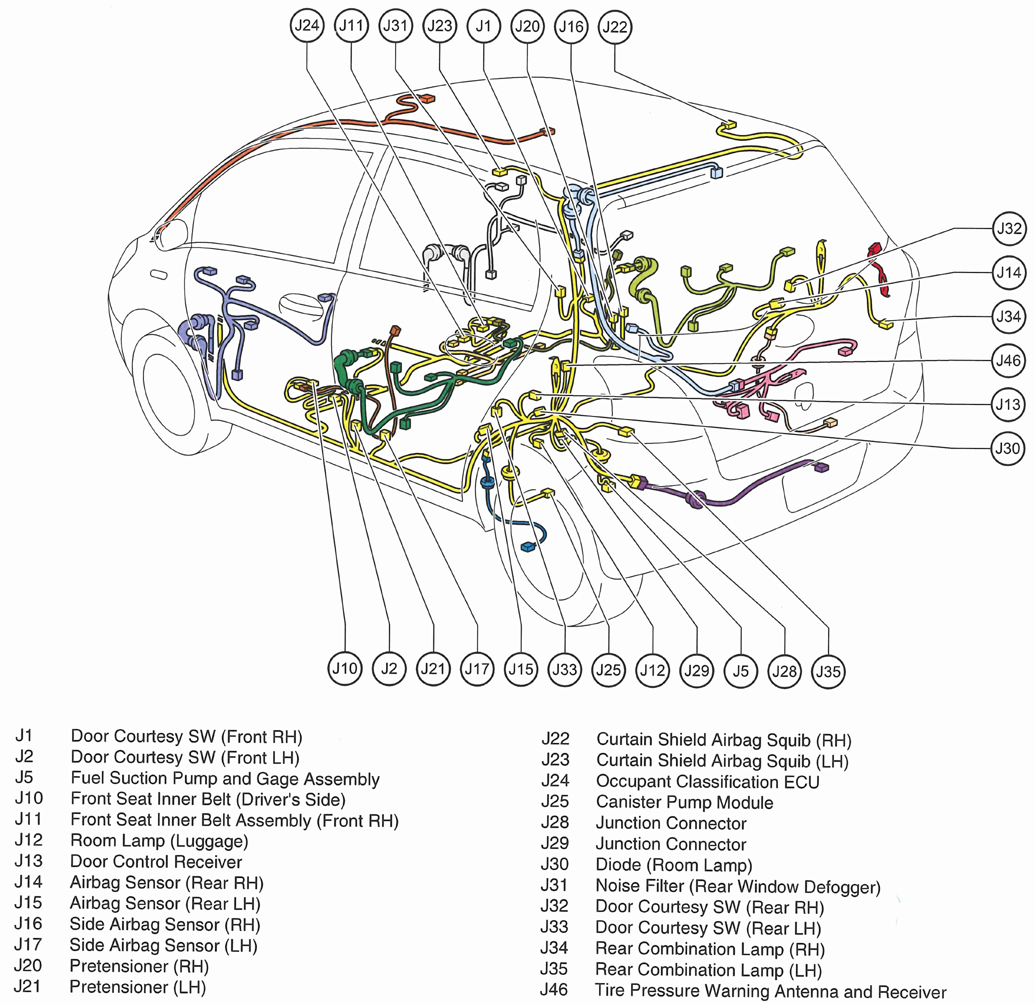

| Canister Pump Module (5-Door) | Left rear of vehicle. See Figure. |

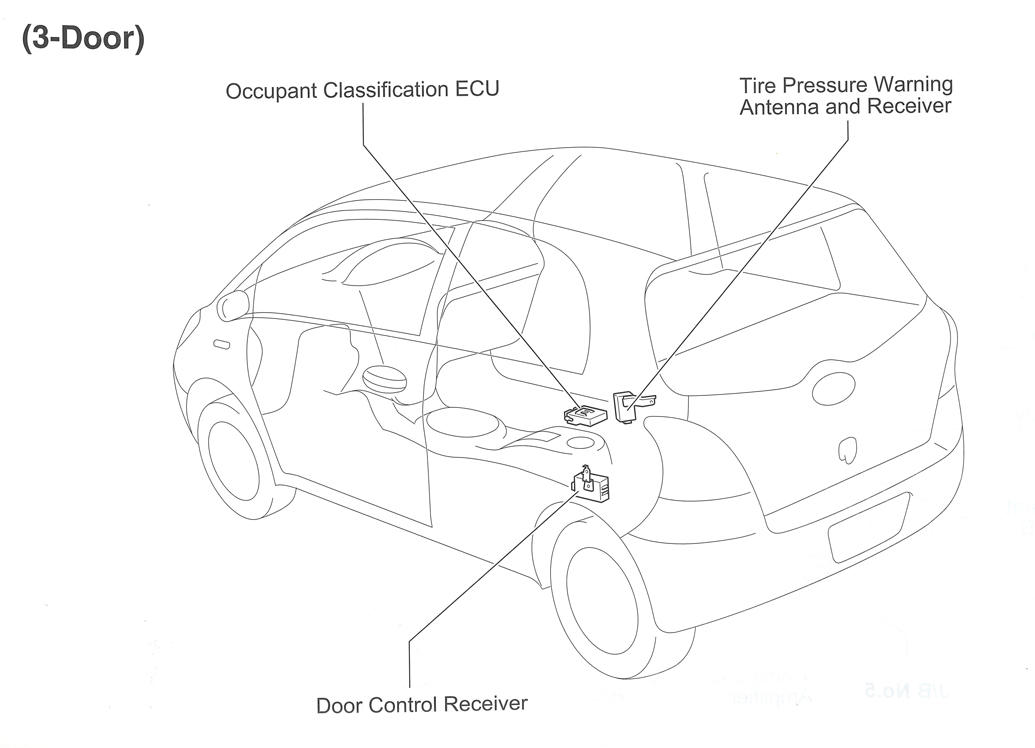

| Door Control Receiver (3-Door) | Base of left "D" pillar. See Figure. |

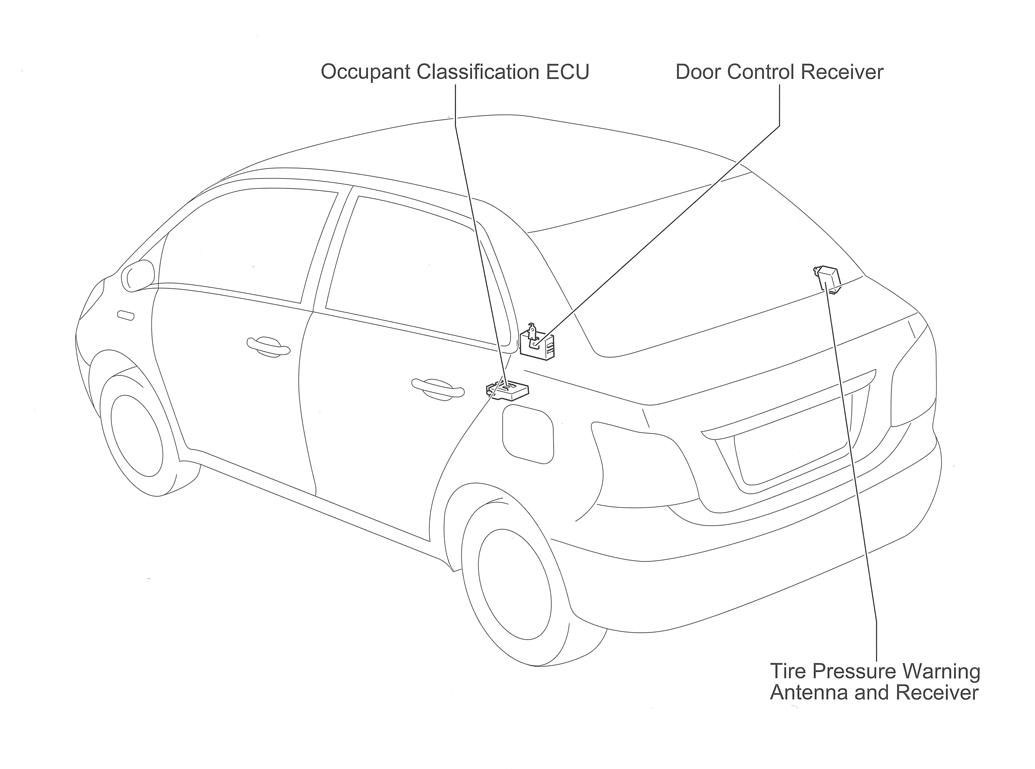

| Door Control Receiver (4-Door) | Base of left "D" pillar. See Figure. |

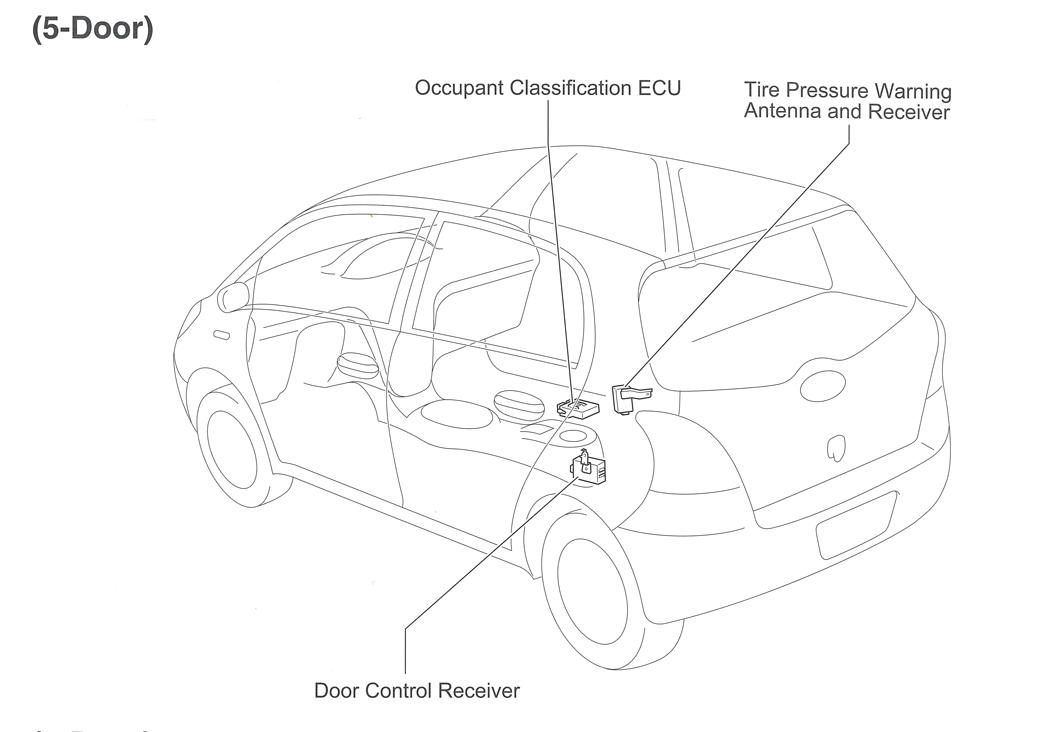

| Door Control Receiver (5-Door) | Base of left "D" pillar. See Figure. |

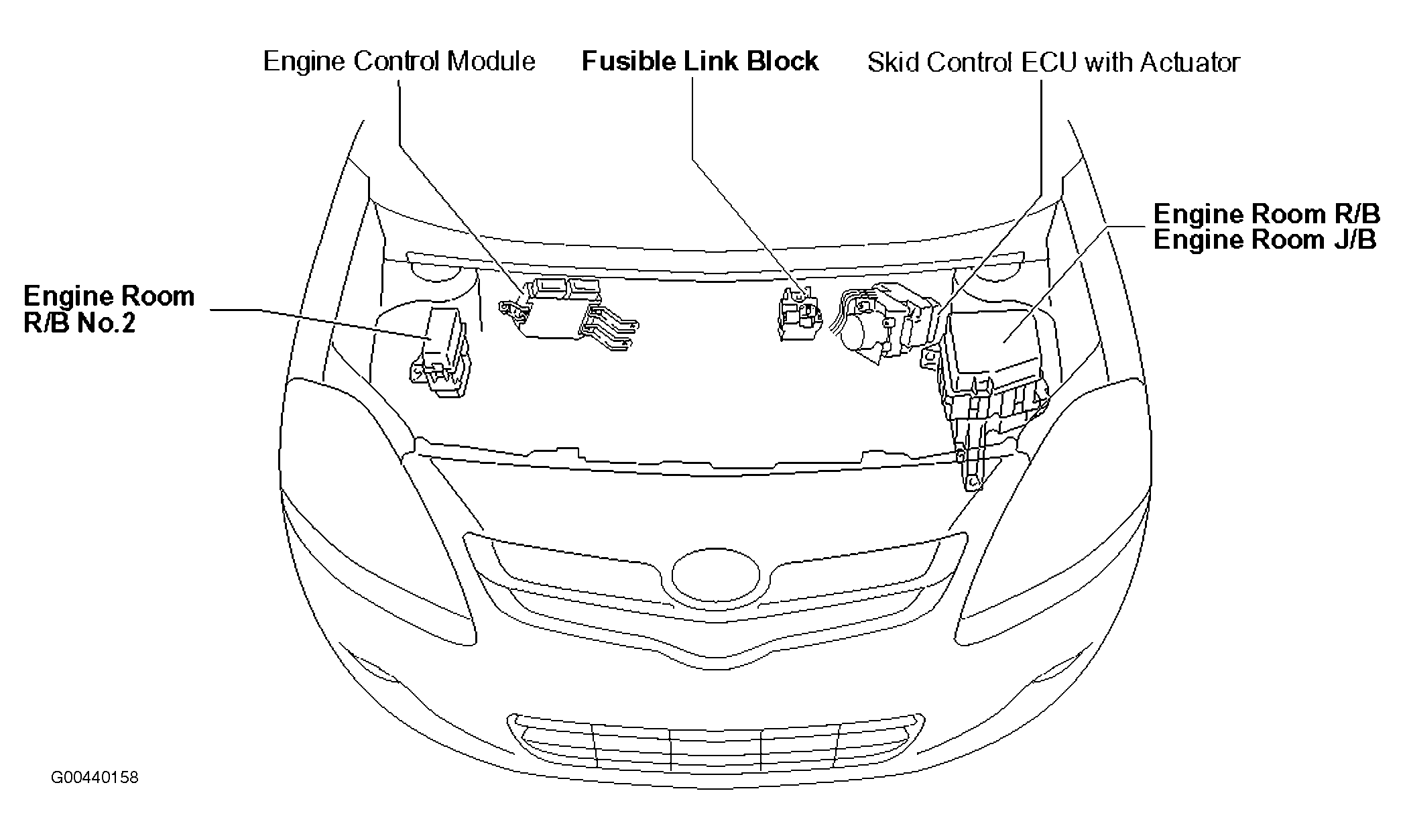

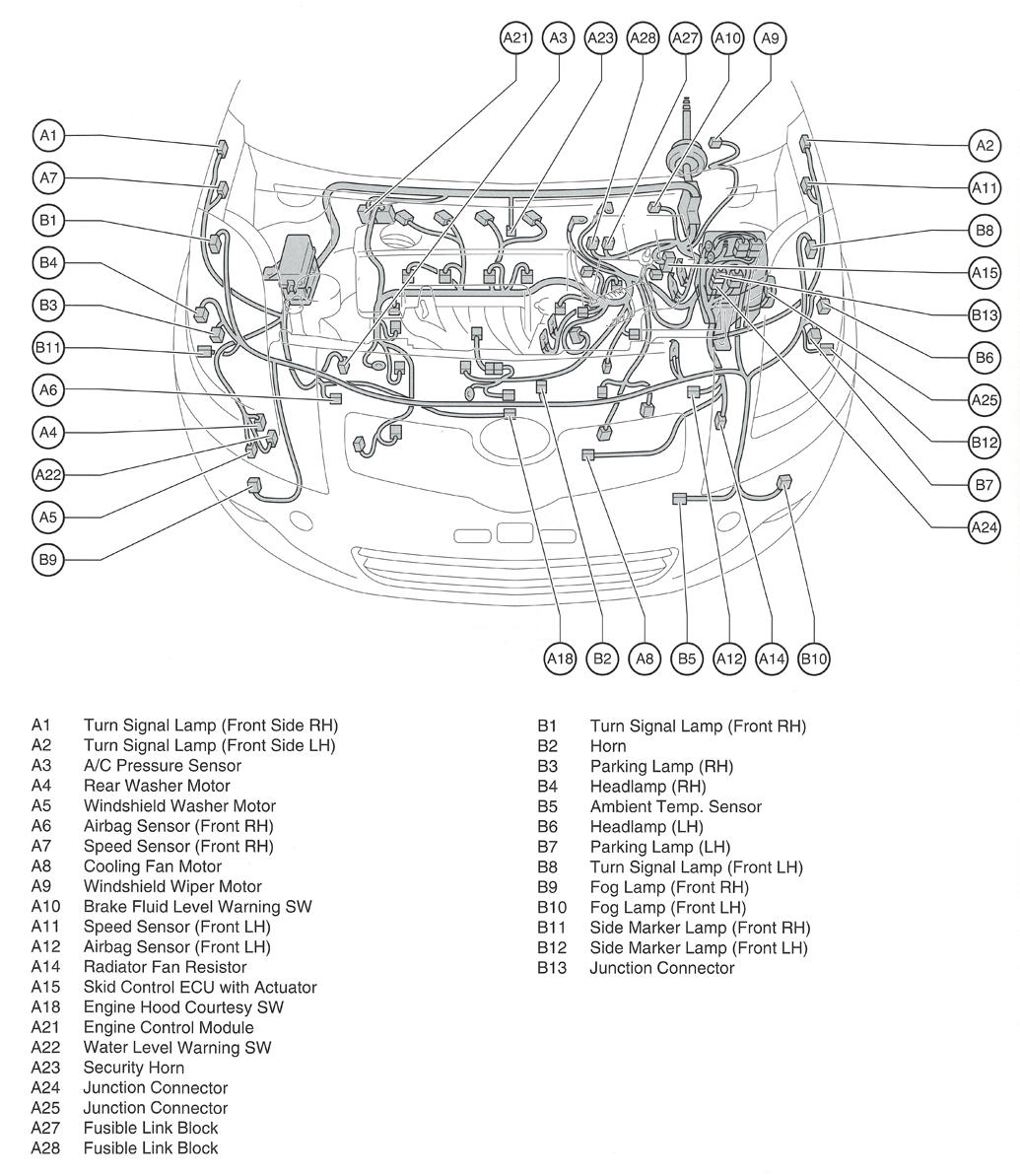

| Engine Control Module (H/B) | Right rear of engine compartment. See Figure. |
| Engine Control Module (S/D) | Right rear of engine compartment. See Figure. |

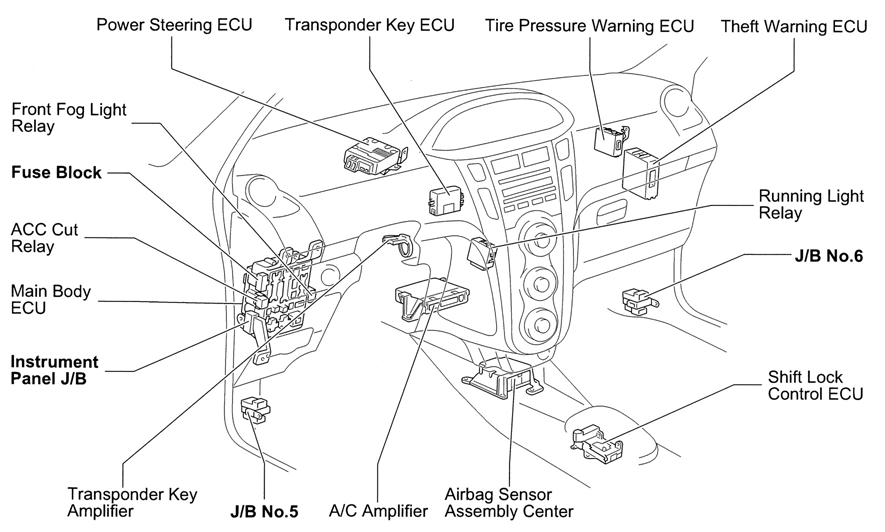

| Main Body ECU (H/B) | Left side of dash. See Figure. |
| Main Body ECU (S/D) | Left side of dash. See Figure. |
| Occupant Classification ECU (3-Door) | Under front passenger's seat. See Figure. |
| Occupant Classification ECU (4-Door) | Under front passenger's seat. See Figure. |
| Occupant Classification ECU (5-Door) | Under front passenger's seat. See Figure. |
| Power Steering ECU (H/B) | Left side of dash. See Figure. |
| Power Steering ECU (S/D) | Left side of dash. See Figure. |
| Shift Lock Control ECU (H/B) | Under center console. See Figure. |
| Shift Lock Control ECU (S/D) | Under center floor console. See Figure. |
| Skid Control ECU W/Actuator (H/B) | Left rear of engine compartment. See Figure. |
| Skid Control ECU W/Actuator (S/D) | Left rear of engine compartment. See Figure. |
| Theft Warning ECU (H/B) | Right side of dash. See Figure. |
| Theft Warning ECU (S/D) | Right side of dash. See Figure. |
| Tire Pressure Warning Antenna Receiver (3-Door) | Right "B" pillar. See Figure. |
| Tire Pressure Warning Antenna Receiver (4-Door) | Right "B" pillar. See Figure. |
| Tire Pressure Warning Antenna Receiver (5-Door) | Right "B" pillar. See Figure. |
| Tire Pressure Warning ECU | Right side of dash. See Figure. |
| Transponder Key ECU (H/B) | Center of dash. See Figure. |
| Transponder Key ECU (S/D) | Center of dash. See Figure. |
