Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

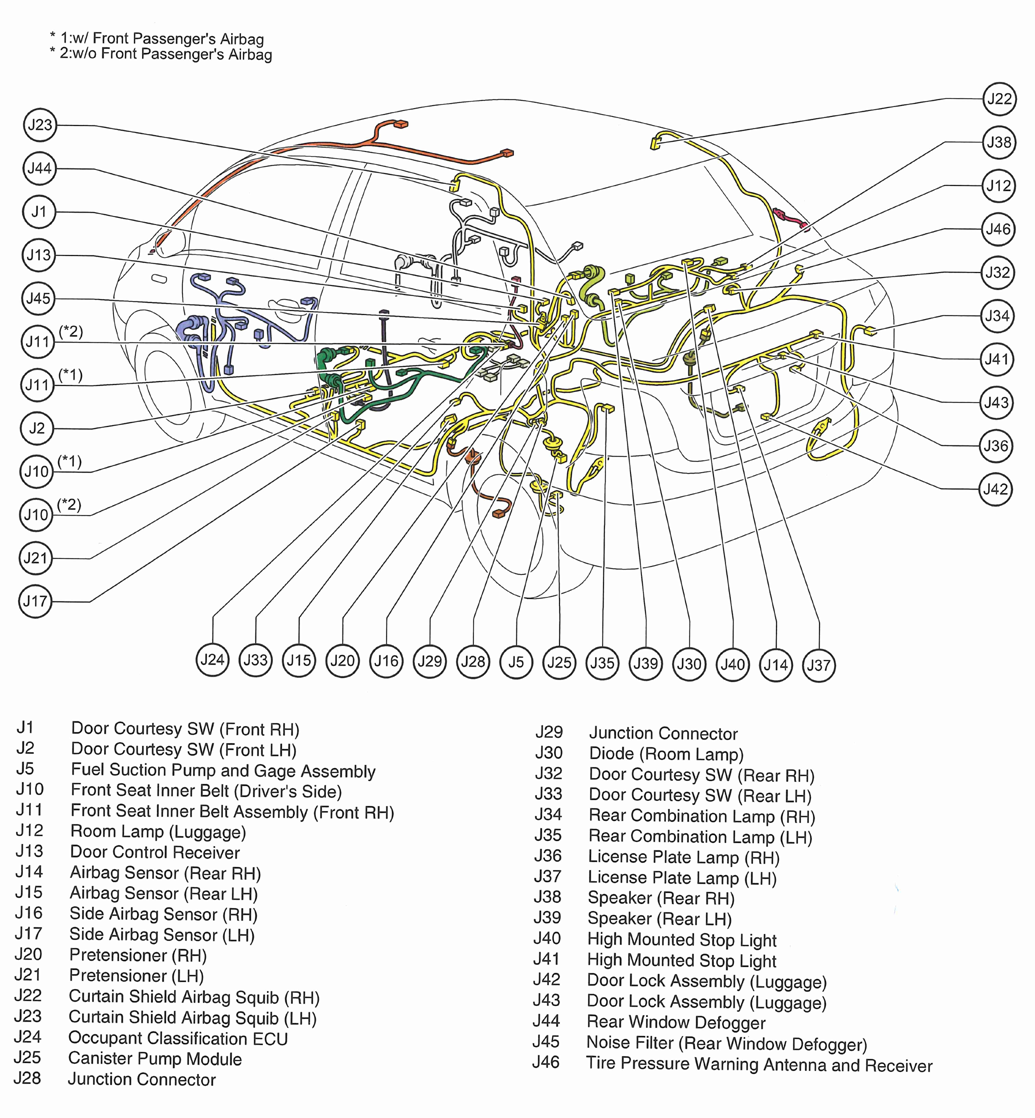

| Diode (Room Lamp) (4-Door) | Base of left "C" pillar. See Figure. |
| Diode (Room Lamp) (5-Door) | Base of left "C" pillar. See Figure. |
| Diode (Starter) (H/B) | Left side of dash. See Figure. |
| Diode (Starter) (S/D) | Left side of dash. See Figure. |

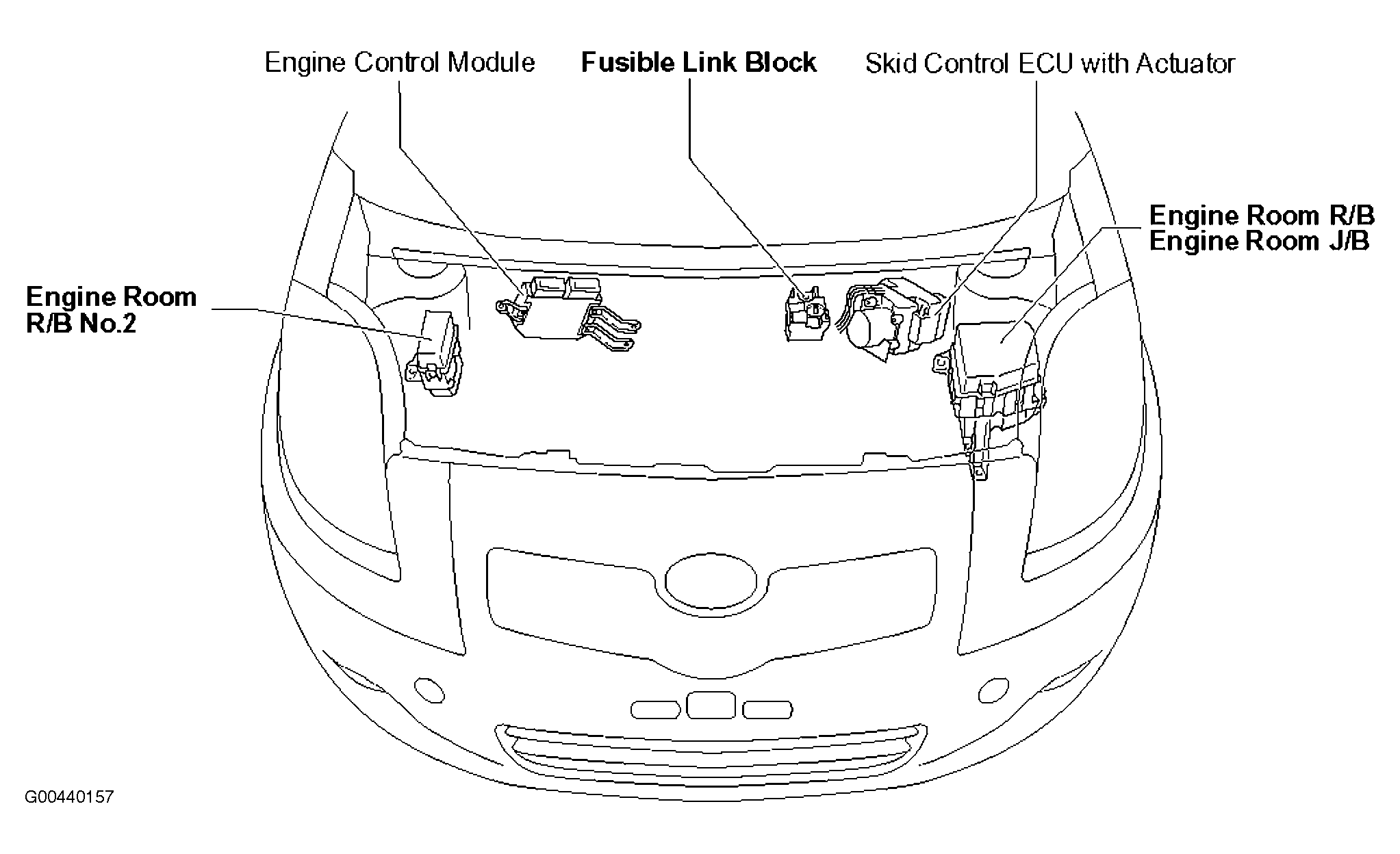

| Engine Room J/B (H/B) | Left side of engine compartment. See Figure. |
| Engine Room J/B (S/D) | Left side of engine compartment. See Figure. |
| Engine Room R/B (H/B) | Left side of engine compartment. See Figure. |
| Engine Room R/B No. 2 (H/B) | Right side of engine compartment. See Figure. |
| Engine Room R/B No. 2 (S/D) | Right side of engine compartment. See Figure. |
| Engine Room R/B (S/D) | Left side of engine compartment. See Figure. |
| Fuse Block (H/B) | Left side of dash. See Figure. |
| Fusible Link Block (H/B) | Left rear of engine compartment. See Figure. |
| Fusible Link Block (S/D) | Left rear of engine compartment. See Figure. |
| Instrument Panel J/B | Left side of dash. See Figure. |
| J/B No. 5 (H/B) | Left kick panel. See Figure. |
| J/B No. 6 (H/B) | Right kick panel. See Figure. |
