Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|
| Air Injection Control Driver (Bank 1) | Left rear of engine compartment. See Figure. |
| Air Injection Control Driver (Bank 2) | Left side of engine compartment. See Figure. |
| Canister Pump Module (CrewMax) (R1) | Near fuel tank. See Figure. |
| Canister Pump Module (Double Cab) | Near fuel tank. See Figure. |
| Canister Pump Module (Regular Cab) | Near fuel tank. See Figure. |
| Center Airbag ECU (Column Shift) | Center of dash. See Figure. |
| Center Airbag ECU (Floor Shift) | Under center console. See Figure. |
| Clearance Sonar ECU (Column Shift) | Right side of dash. See Figure. |
| Clearance Sonar ECU (Floor Shift) | Right side of dash. See Figure. |

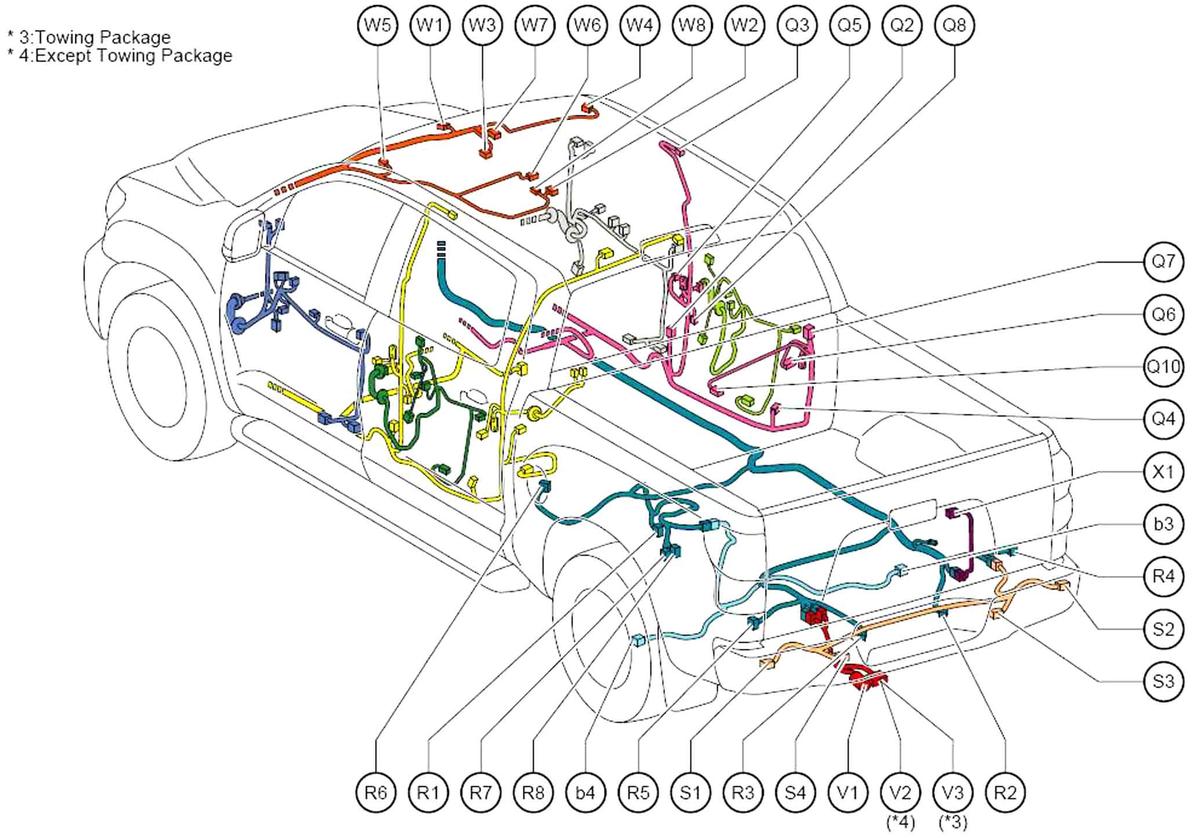

| Door Control Receiver (CrewMax) (Q7) | Right "C" pillar. See Figure. |
| Door Control Receiver (Double Cab) | Right "C" pillar. See Figure. |
| Door Control Receiver (Regular Cab) | Right "C" pillar. See Figure. |
| Engine Control Module | Right rear of engine compartment. See Figure. |
| Front Power Seat ECU & Switch LH | Driver's seat. See Figure. |
| Fuel Pump Control ECU (CrewMax) (R7) | Fuel tank assembly. See Figure. |
| Fuel Pump Control ECU (Double Cab) | Fuel tank assembly. See Figure. |
| Fuel Pump Control ECU (Regular Cab) | Fuel tank assembly. See Figure. |
| Glass Breakage Sensor ECU (Column Shift) | Left side of dash. See Figure. |
| Glass Breakage Sensor ECU (Floor Shift) | Left side of dash. See Figure. |

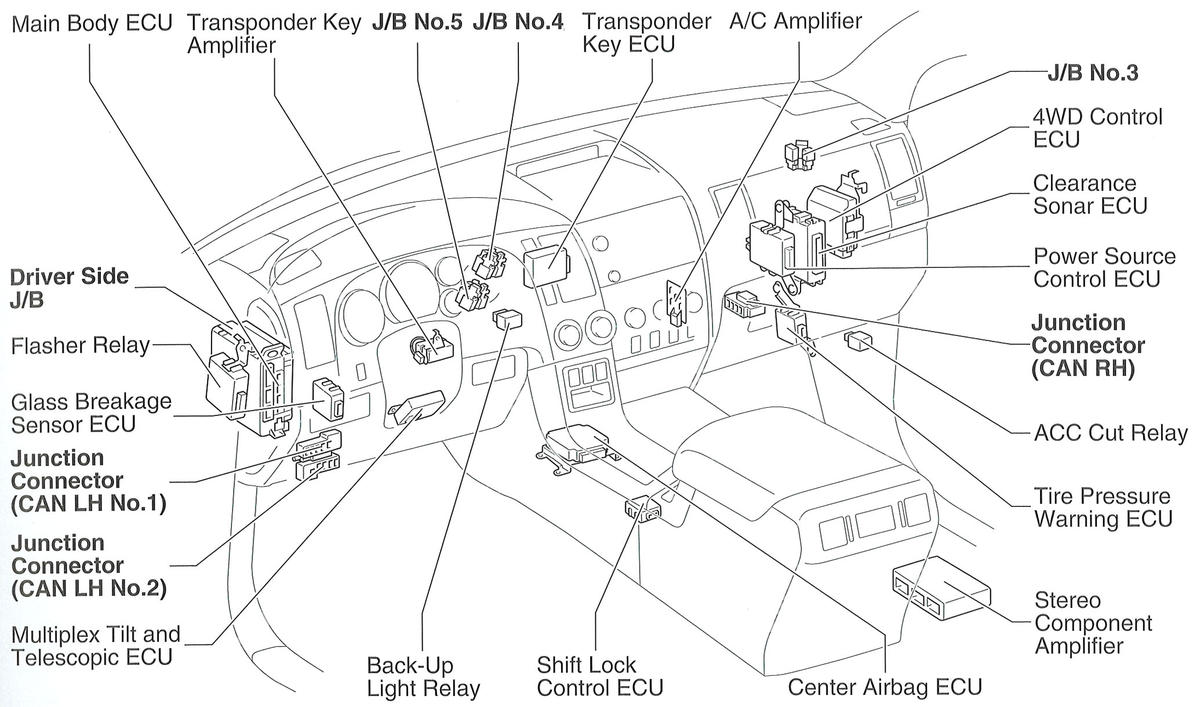

| Main Body ECU (Column Shift) | Left side of dash. See Figure. |
| Main Body ECU (Floor Shift) | Left side of dash. See Figure. |
| Multiplex Tilt & Telescopic ECU (Floor Shift) | Left side of dash. See Figure. |
| Occupant Detection ECU (Bench Seat) | Front passenger's seat. See Figure. |
| Occupant Detection ECU (Separate Seat) | Front passenger's seat. See Figure. |
| Outer Mirror Control ECU (CrewMax) (N7) | Driver's door. See Figure. |
| Outer Mirror Control ECU (Double Cab) | Driver's door. See Figure. |
| Power Source Control ECU (Column Shift) | Right side of dash. See Figure. |
| Power Source Control ECU (Floor Shift) | Right side of dash. See Figure. |
| Shift Lock Control ECU (Column Shift) | Under center console. See Figure. |
| Shift Lock Control ECU (Floor Shift) | Under center console. See Figure. |
| Skid Control ECU W/Actuator | Left side of engine compartment. See Figure. |
| Sliding Roof ECU (Q10) | Center front of roof. See Figure. |
| Tire Pressure Warning Antenna & Receiver (Double Cab) | Rear of roof. See Figure. |
| Tire Pressure Warning Antenna & Receiver (Regular Cab) | Rear of roof. See Figure. |
| Tire Pressure Warning ECU (Column Shift) | Right side of dash. See Figure. |
| Tire Pressure Warning ECU (Floor Shift) | Right side of dash. See Figure. |
| Towing Brake Controller (Column Shift) | Left side of dash. See Figure. |
| Towing Brake Controller (Floor Shift) | Left side of dash. See Figure. |
| Transponder Key ECU (Column Shift) | Left side of dash. See Figure. |
| Transponder Key ECU (Floor Shift) | Center of dash. See Figure. |
| 4WD Control ECU (Column Shift) | Right side of dash. See Figure. |
| 4WD Control ECU (Floor Shift) | Right side of dash. See Figure. |
