RH Junction Block Inner Circuit

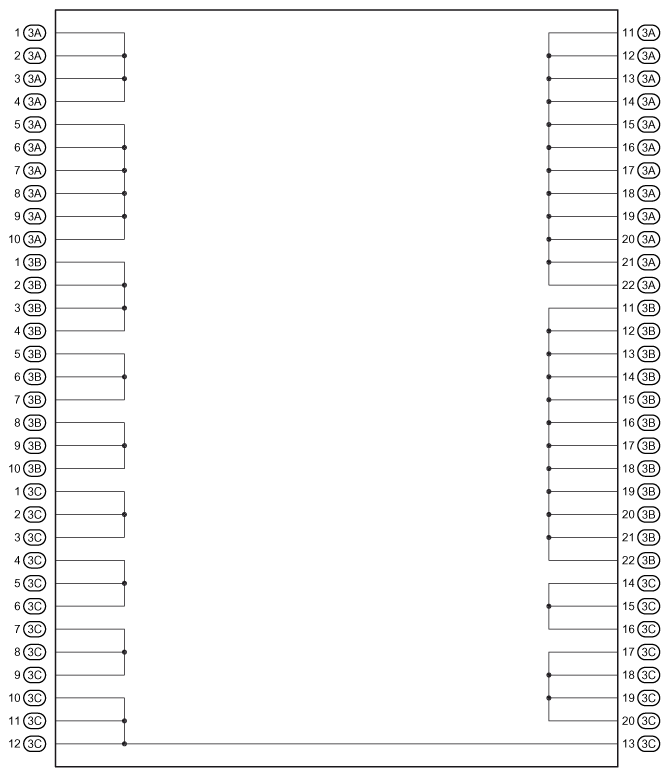

Fig 1: RH J/B Inner Circuit Diagram
G07599122Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
