Component Location Graphics

NOTE: Figures may show multiple component locations. Refer to appropriate table for proper figure references.

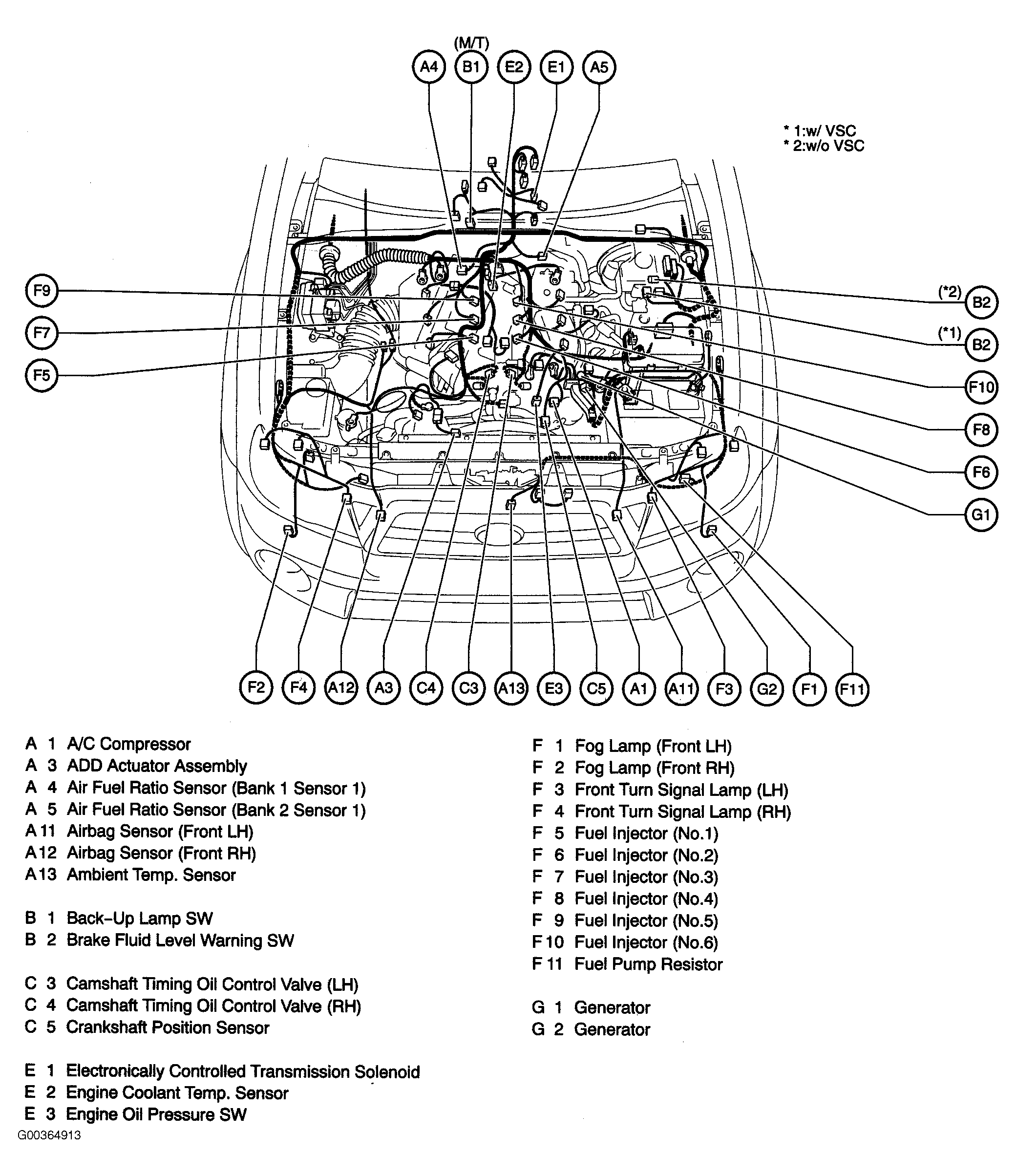

Fig 1: Engine Compartment (4.0L)
G00364913Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 2: Engine Compartment (4.0L)
G00440271Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

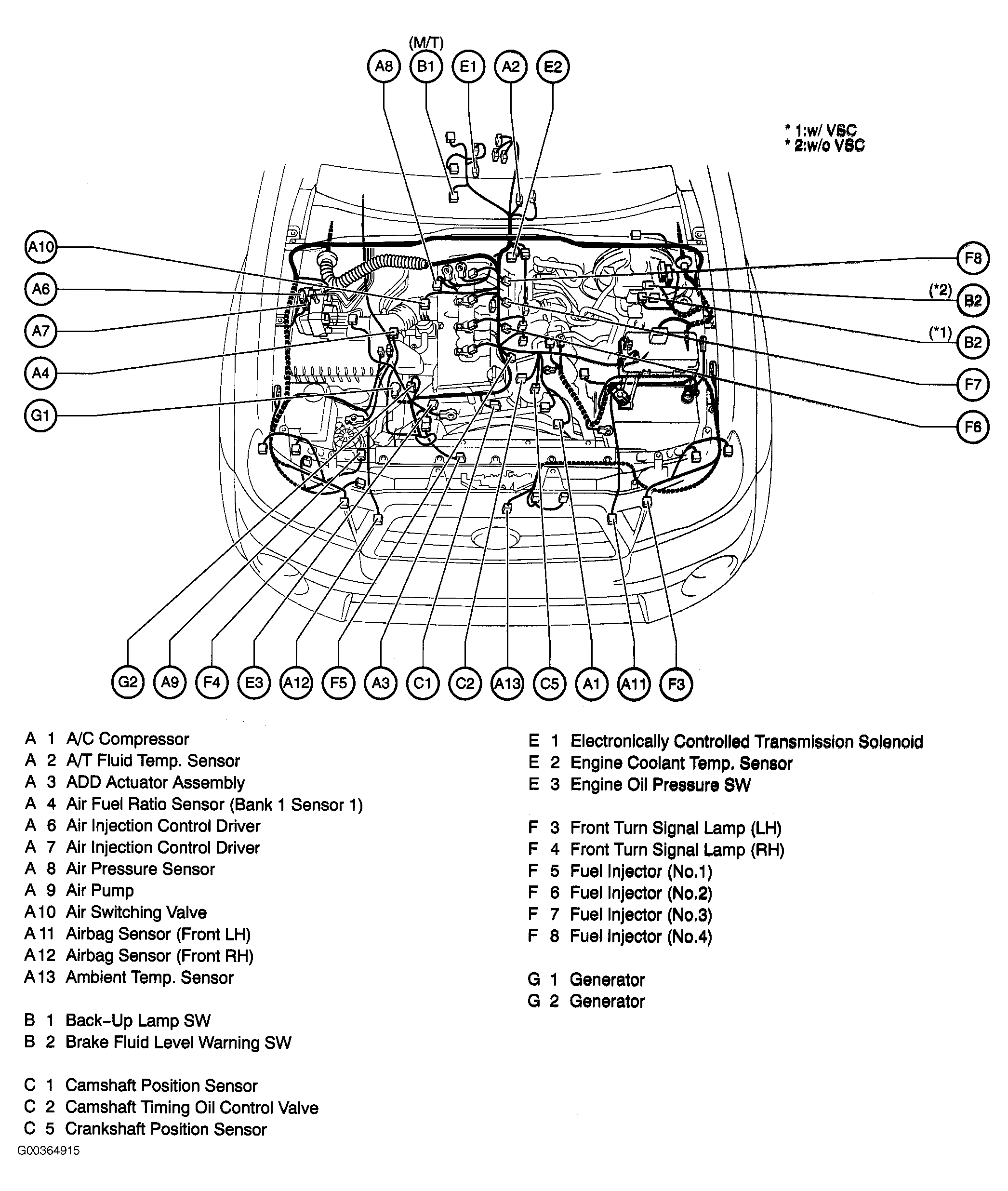

Fig 3: Engine Compartment (2.7L)
G00364915Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 4: Engine Compartment (2.7L)
G00440272Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 5: Dash
G00440273Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 6: Dash
G00421743Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

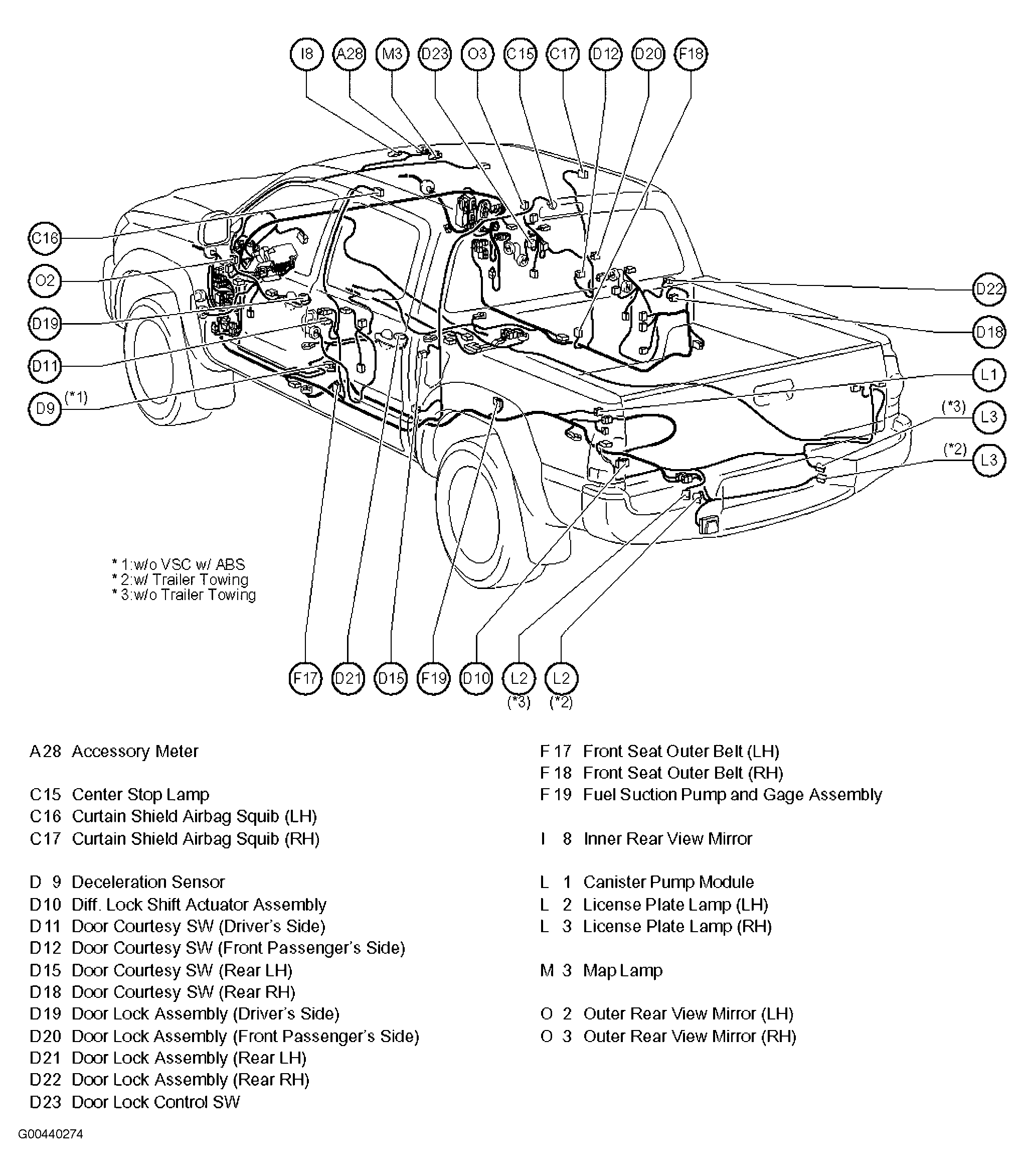

Fig 7: Vehicle Overview (Double Cab)
G00440274Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

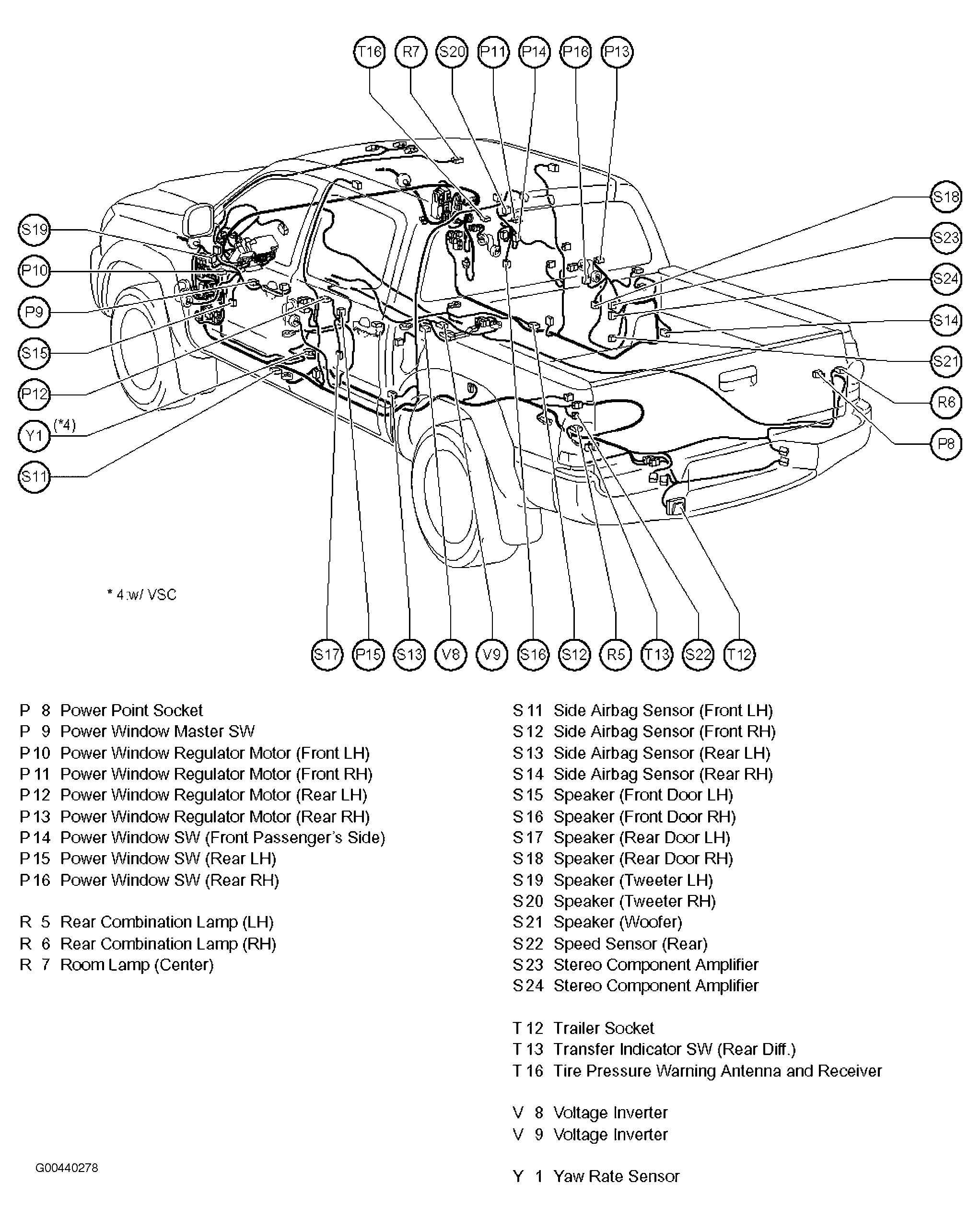

Fig 8: Vehicle Overview (Double Cab)
G00440278Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

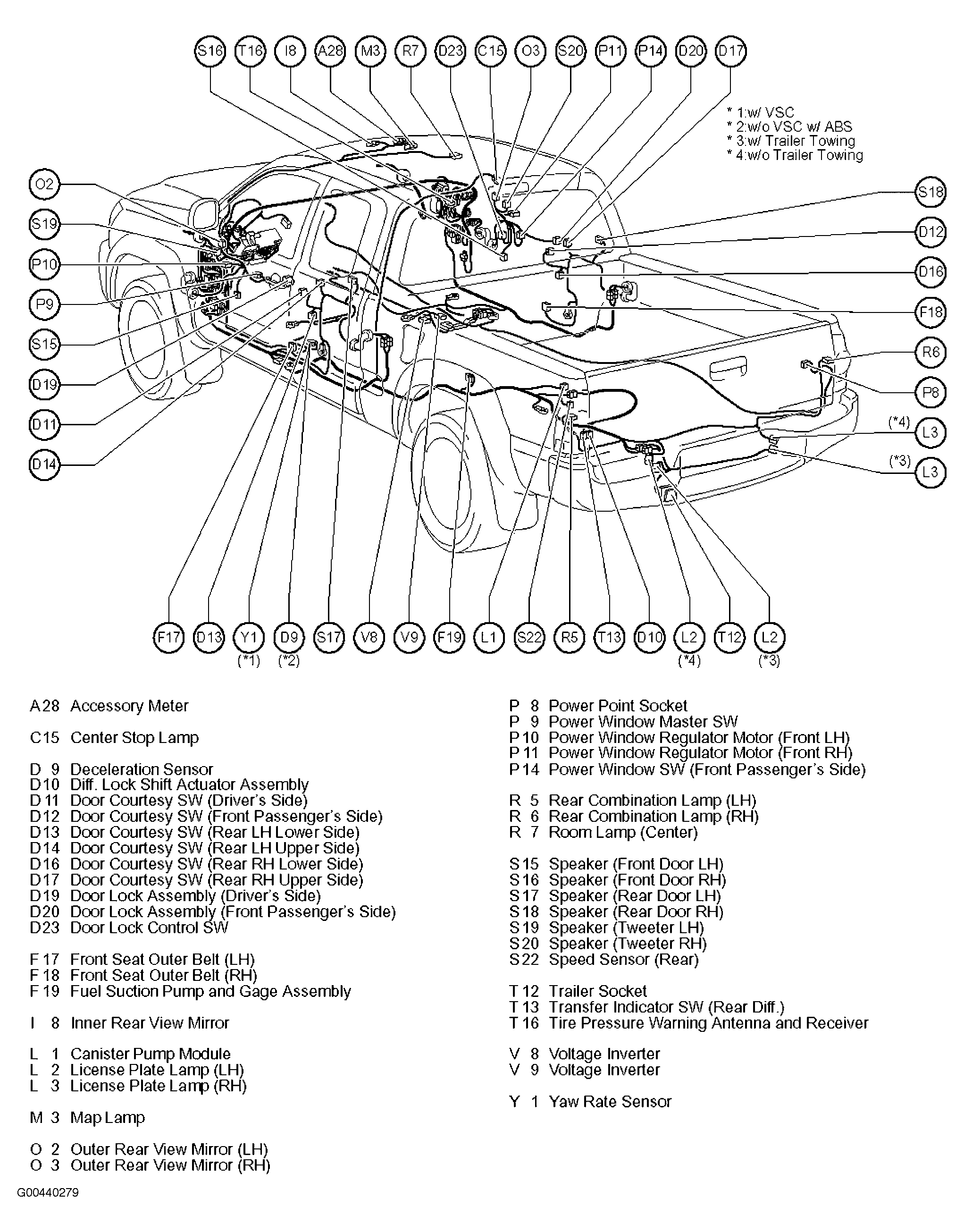

Fig 9: Vehicle Overview (Access Cab)
G00440279Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

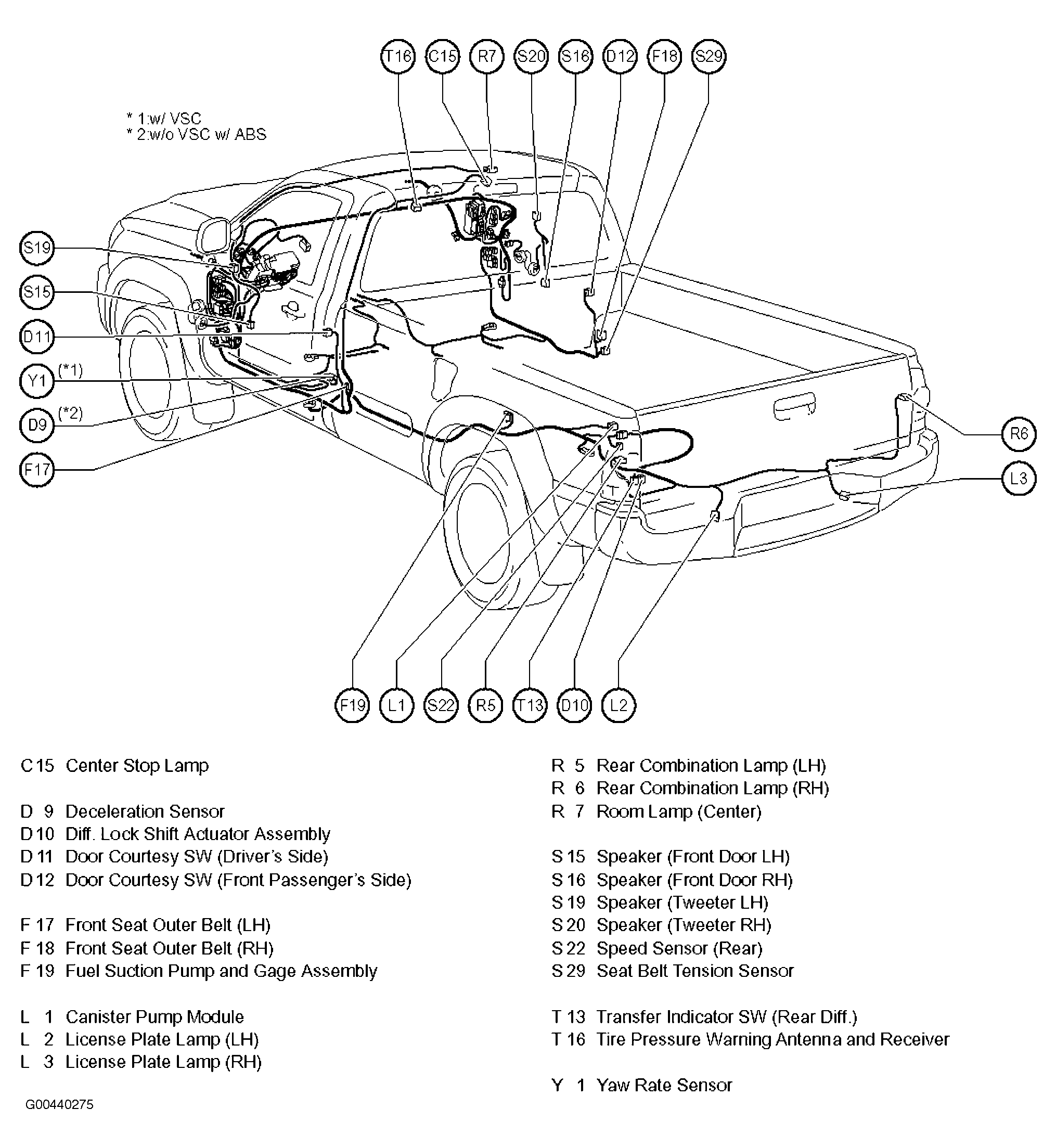

Fig 10: Vehicle Overview (Regular Cab)
G00440275Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

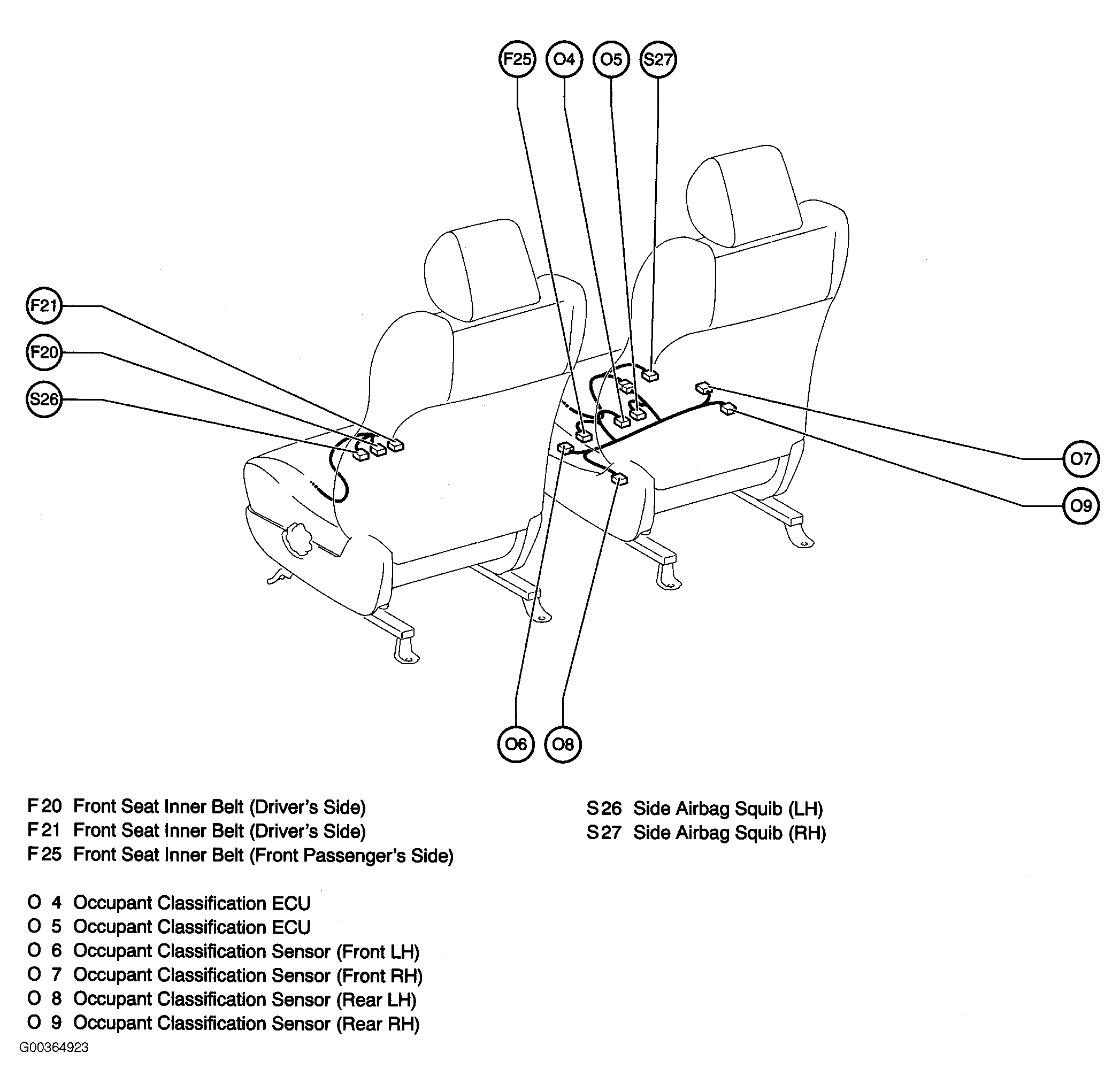

Fig 11: Front Seats (Bucket)
G00364923Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

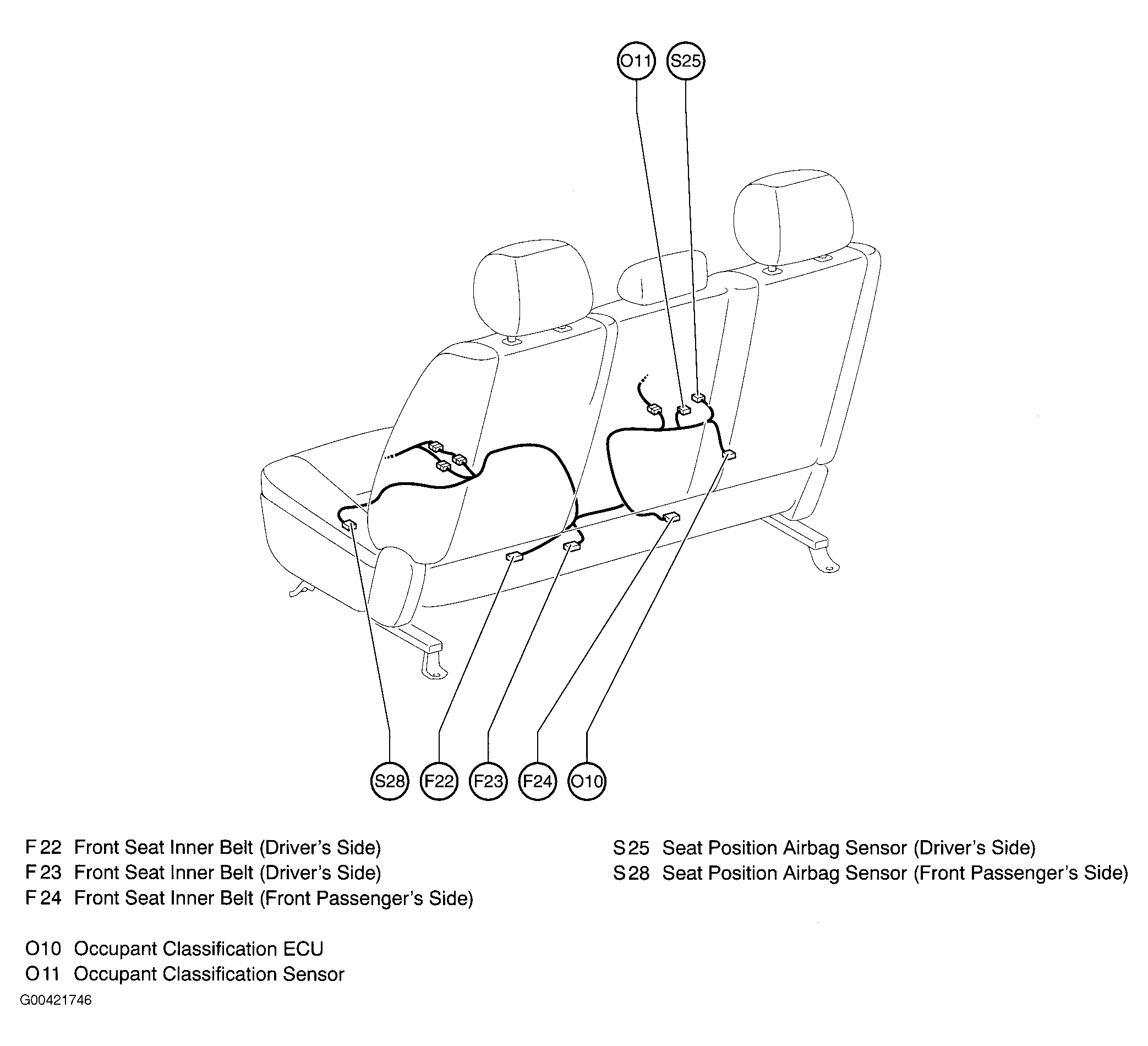

Fig 12: Front Seat (Bench)
G00421746Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

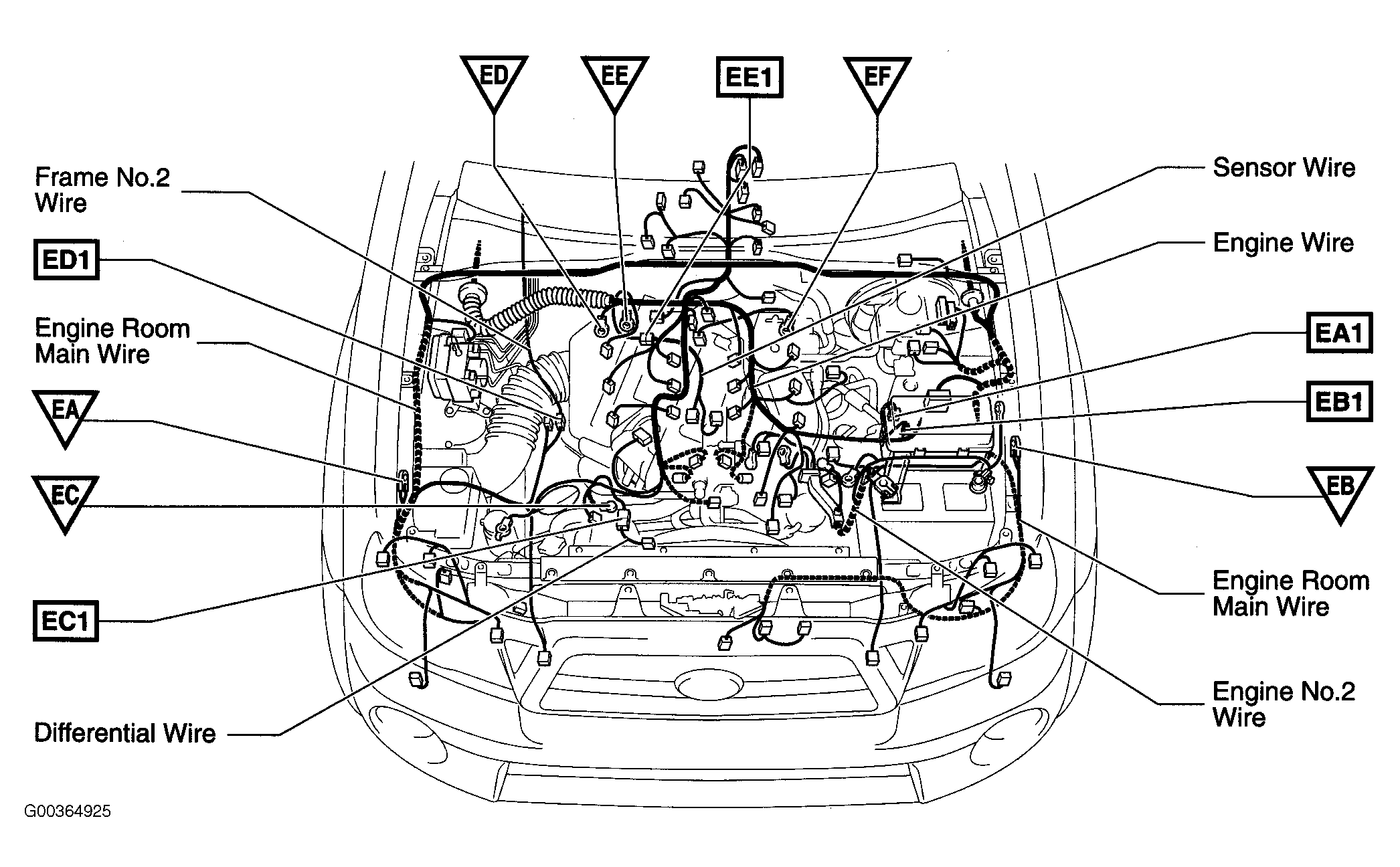

Fig 13: Engine Compartment (4.0L)
G00364925Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

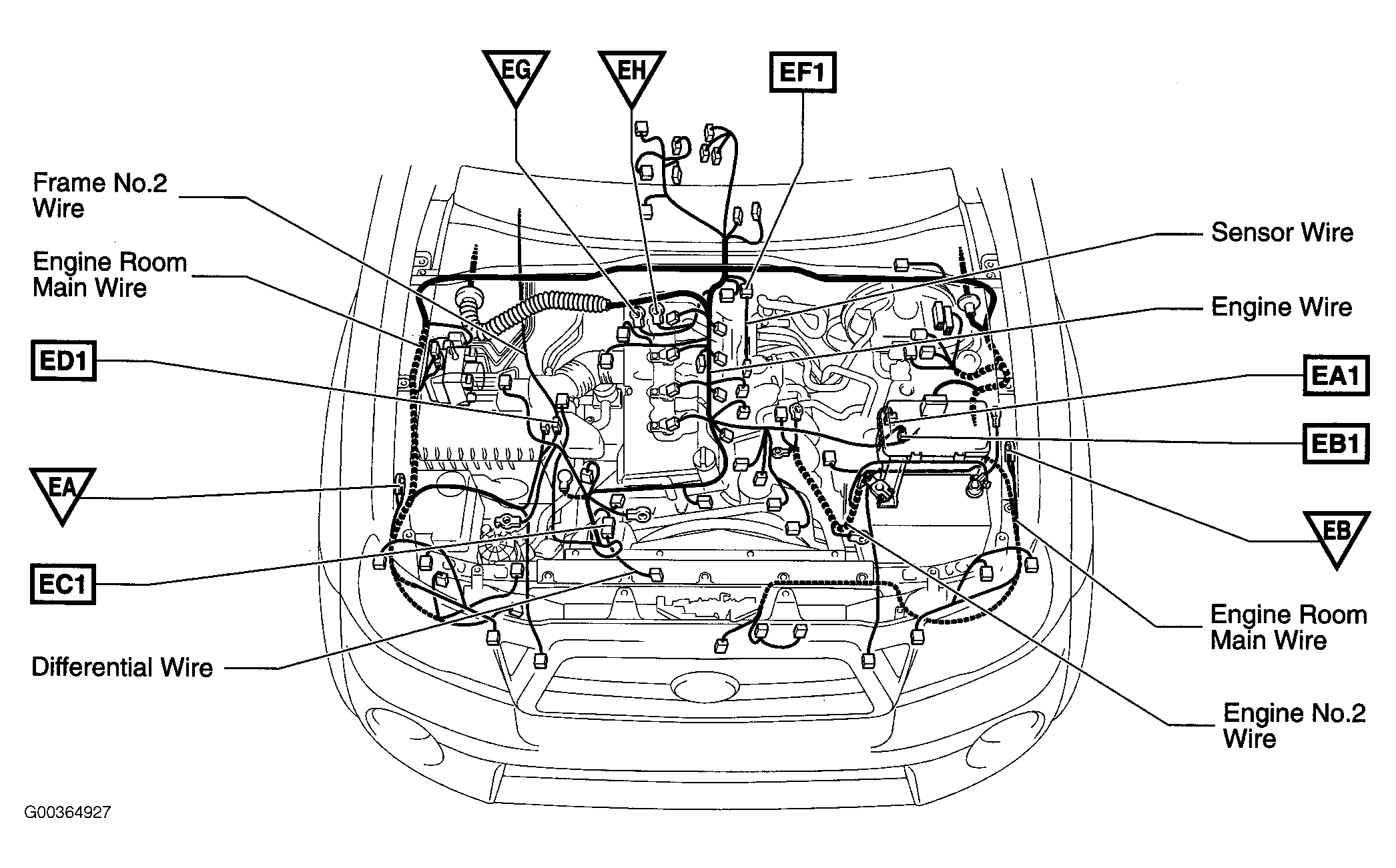

Fig 14: Engine Compartment (2.7L)
G00364927Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

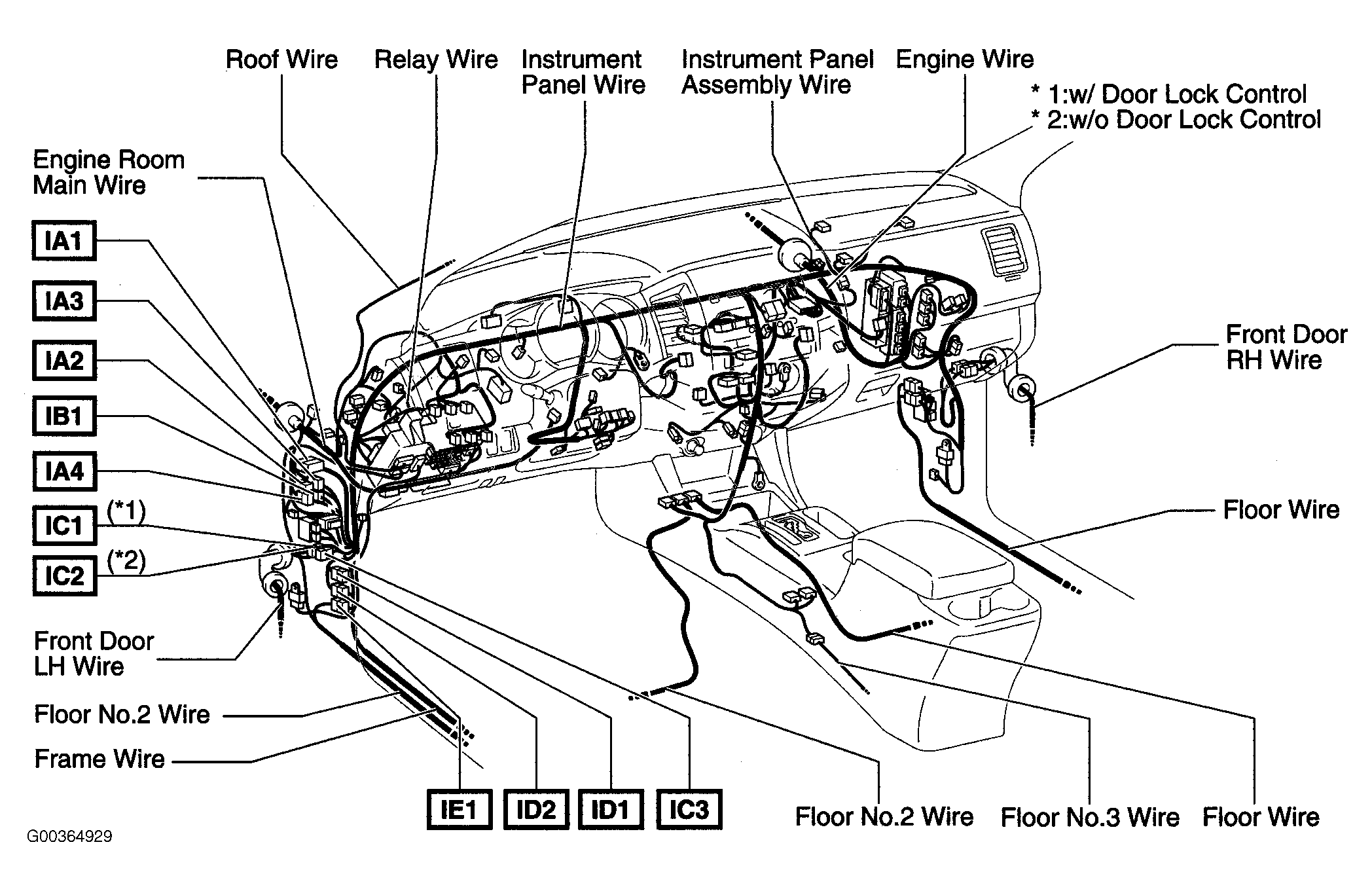

Fig 15: Dash
G00364929Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

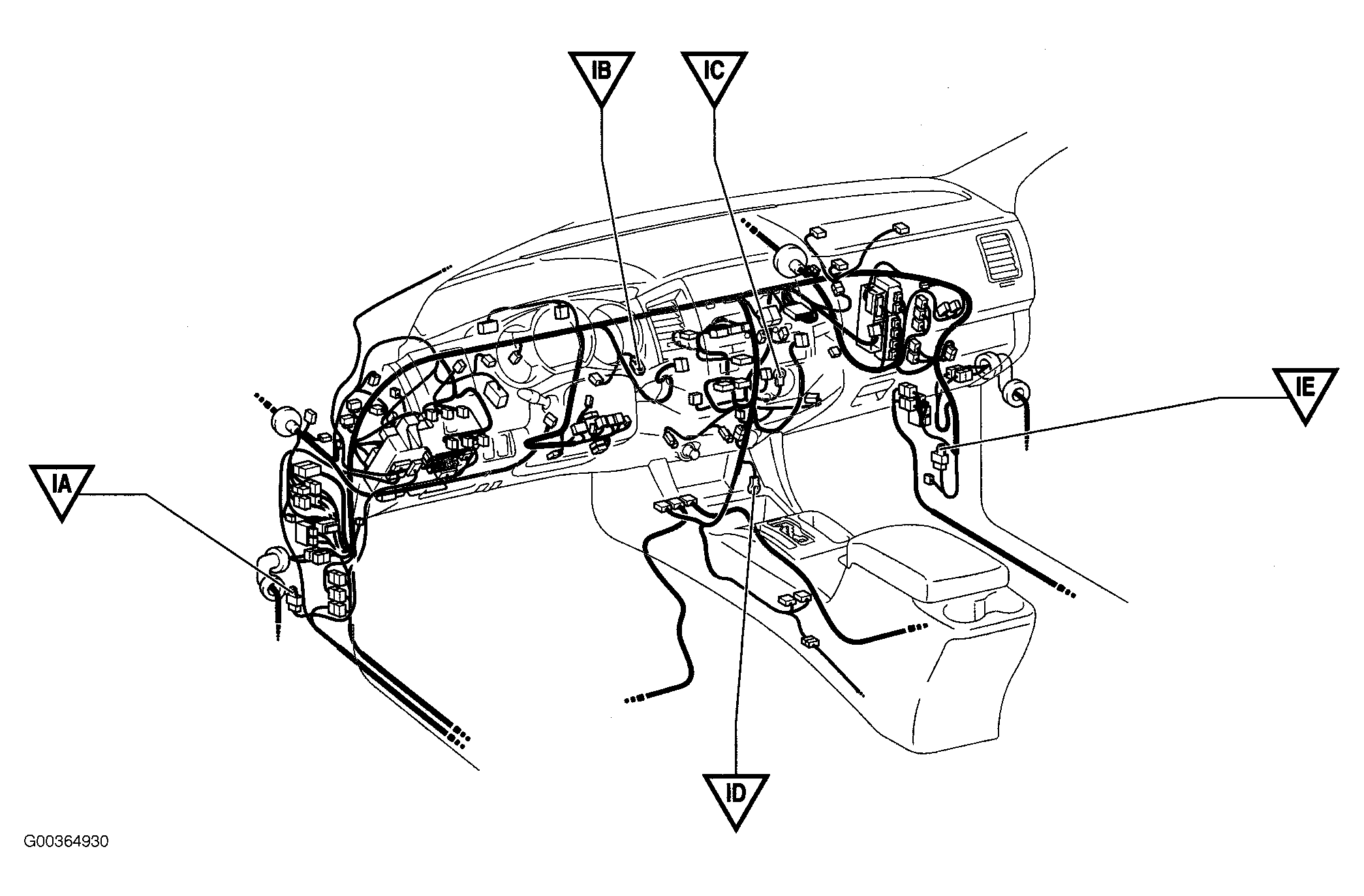

Fig 16: Dash
G00364930Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

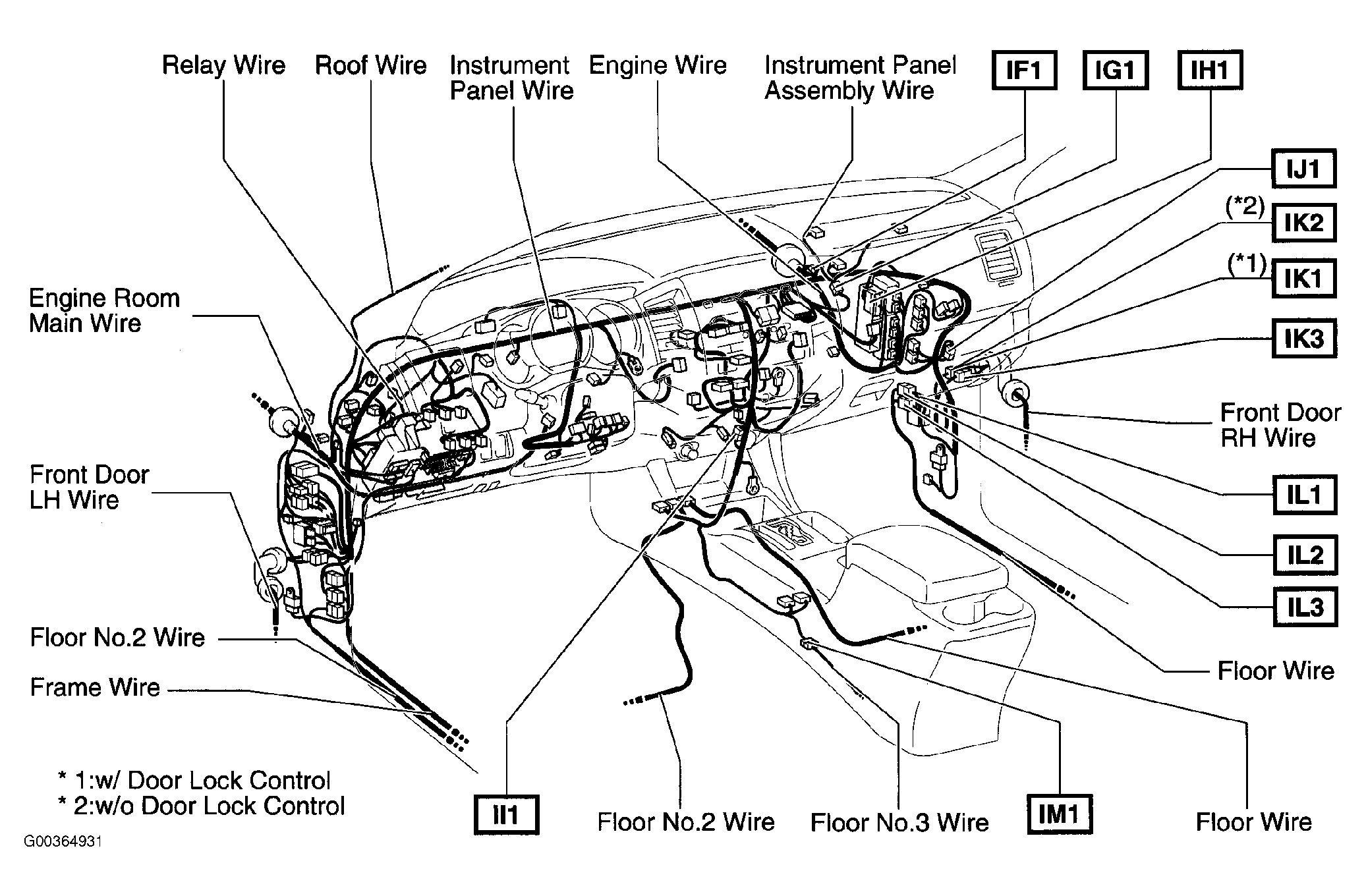

Fig 17: Dash
G00364931Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

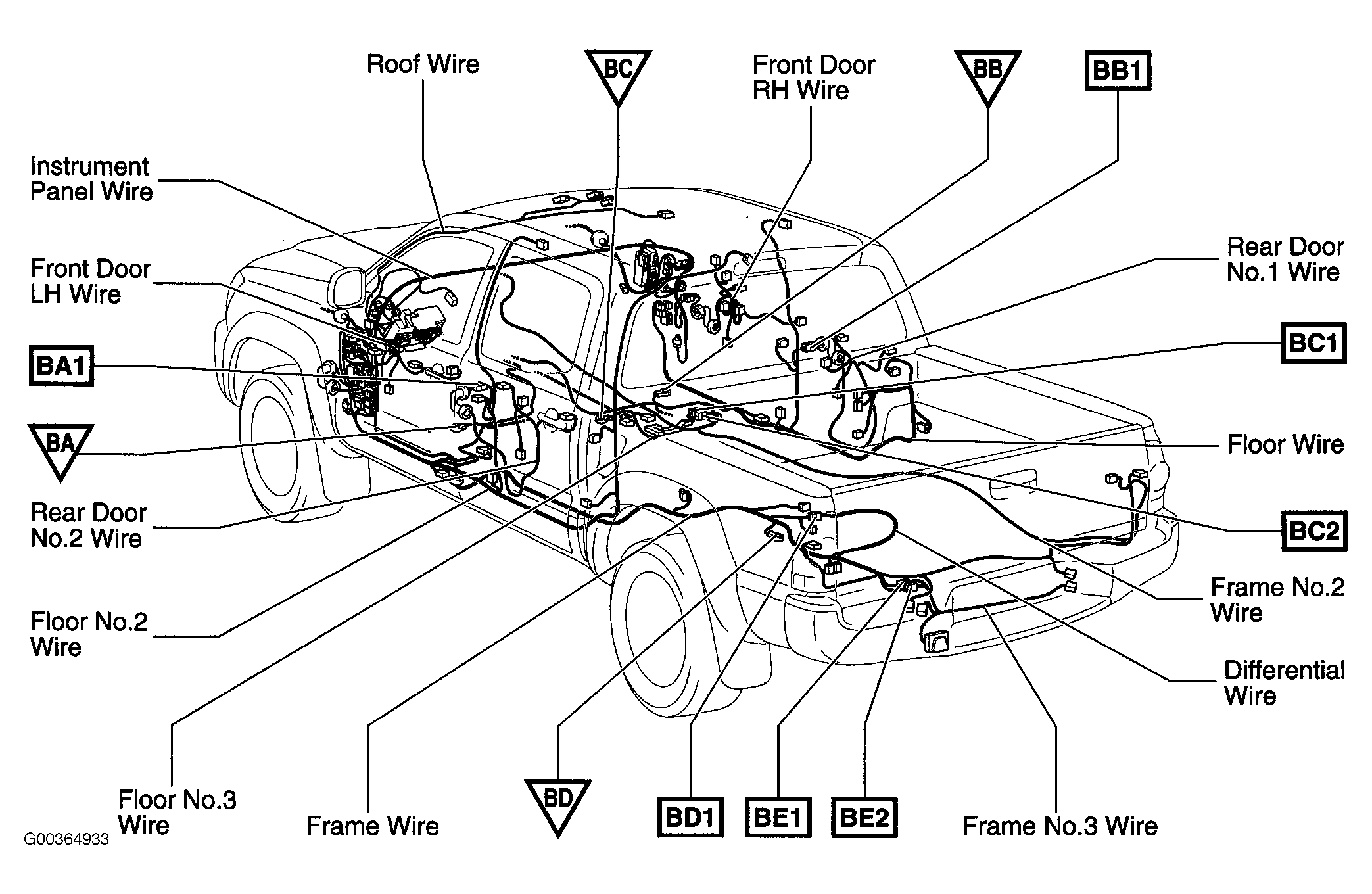

Fig 18: Vehicle Overview (Double Cab)
G00364933Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

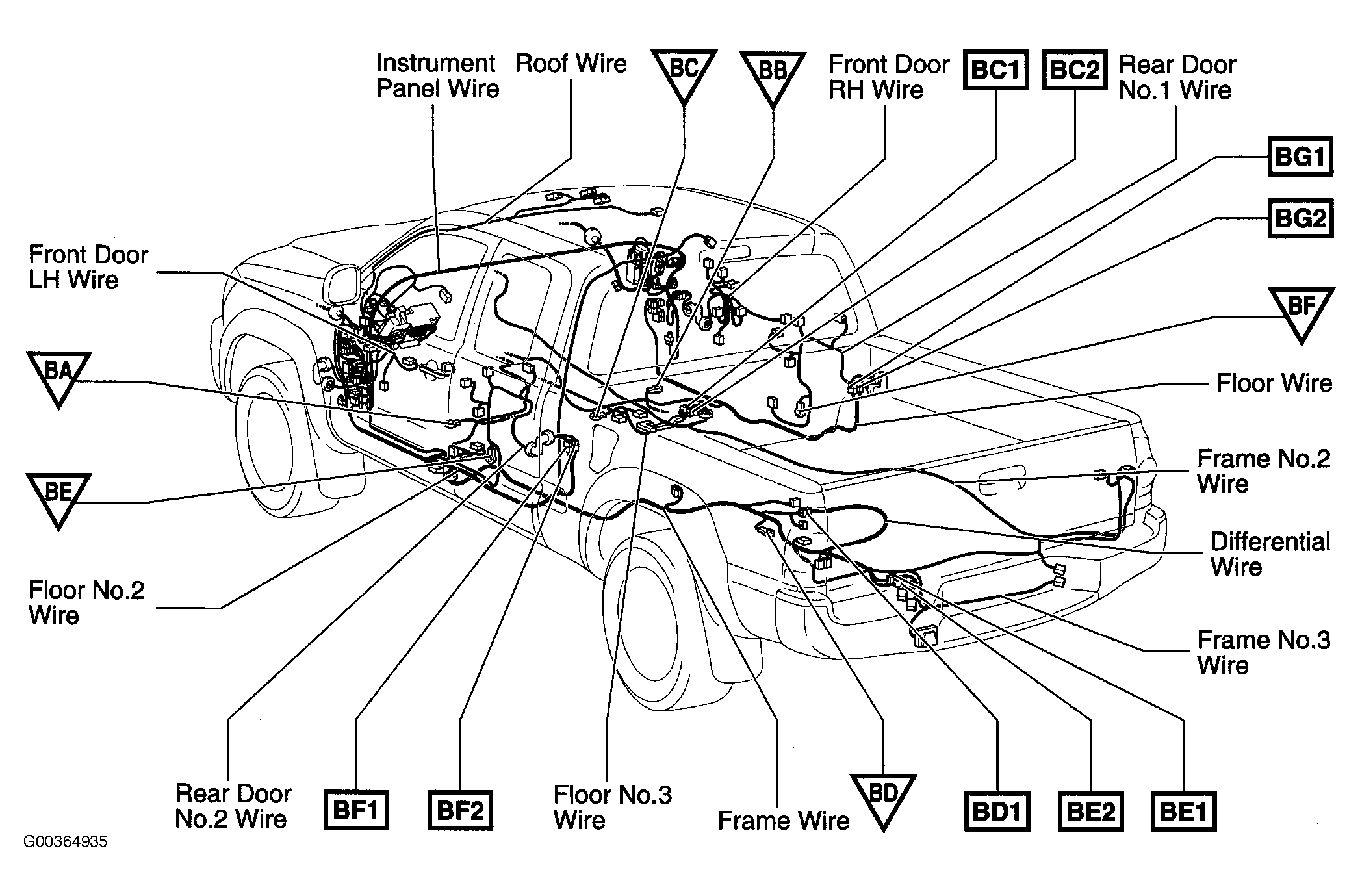

Fig 19: Vehicle Overview (Access Cab)
G00364935Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

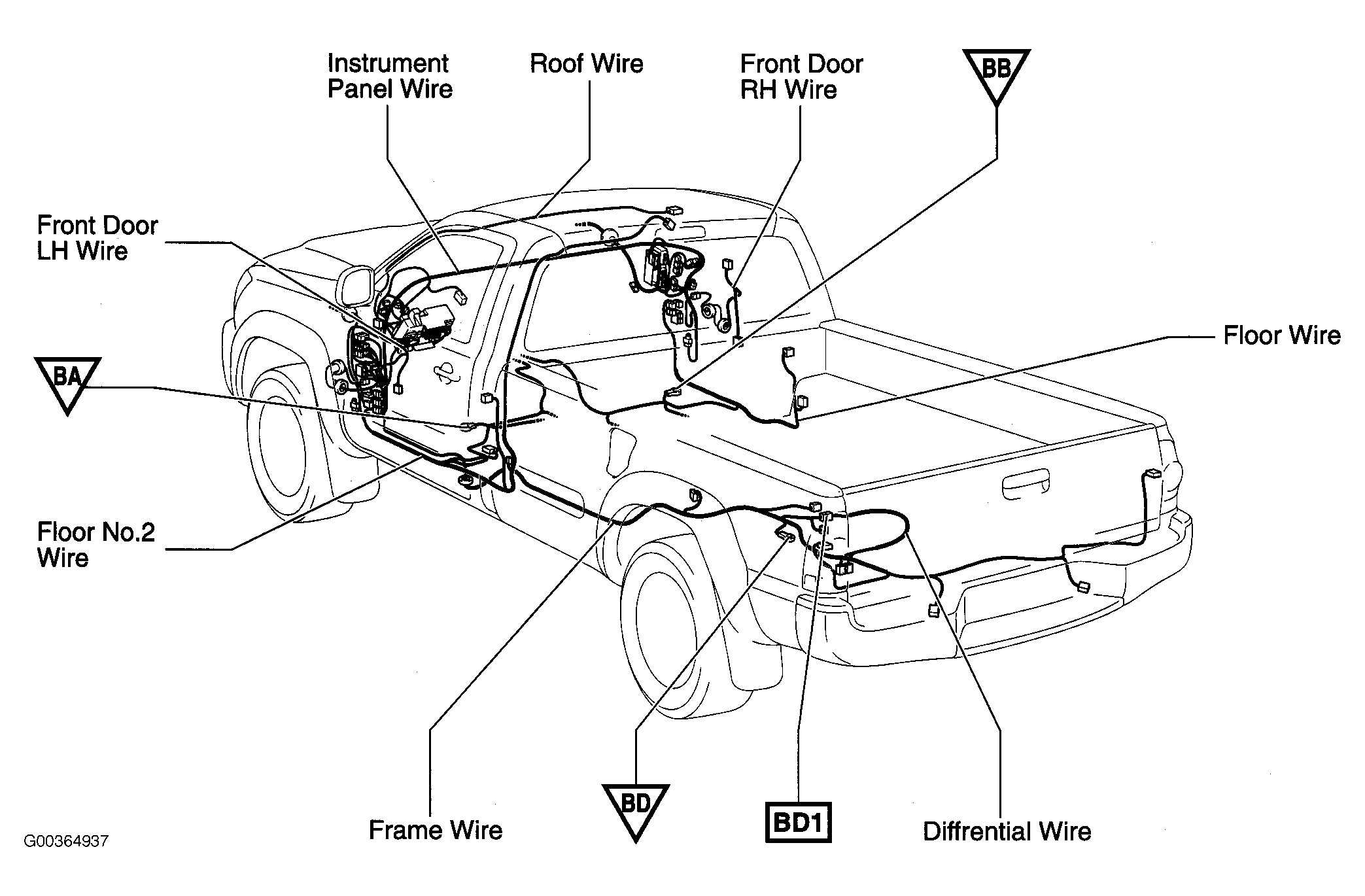

Fig 20: Vehicle Overview (Regular Cab)
G00364937Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

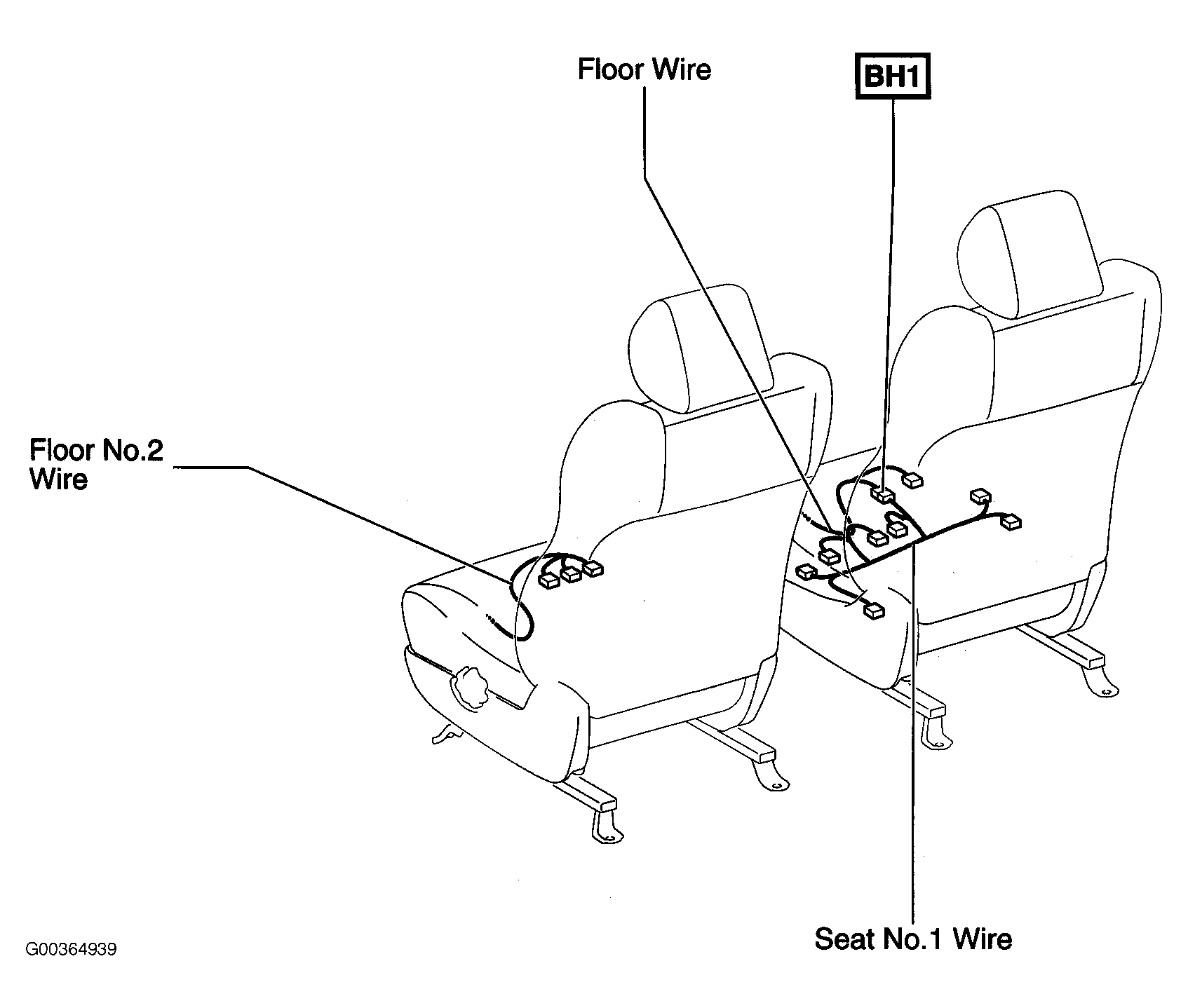

Fig 21: Bucket Seats
G00364939Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

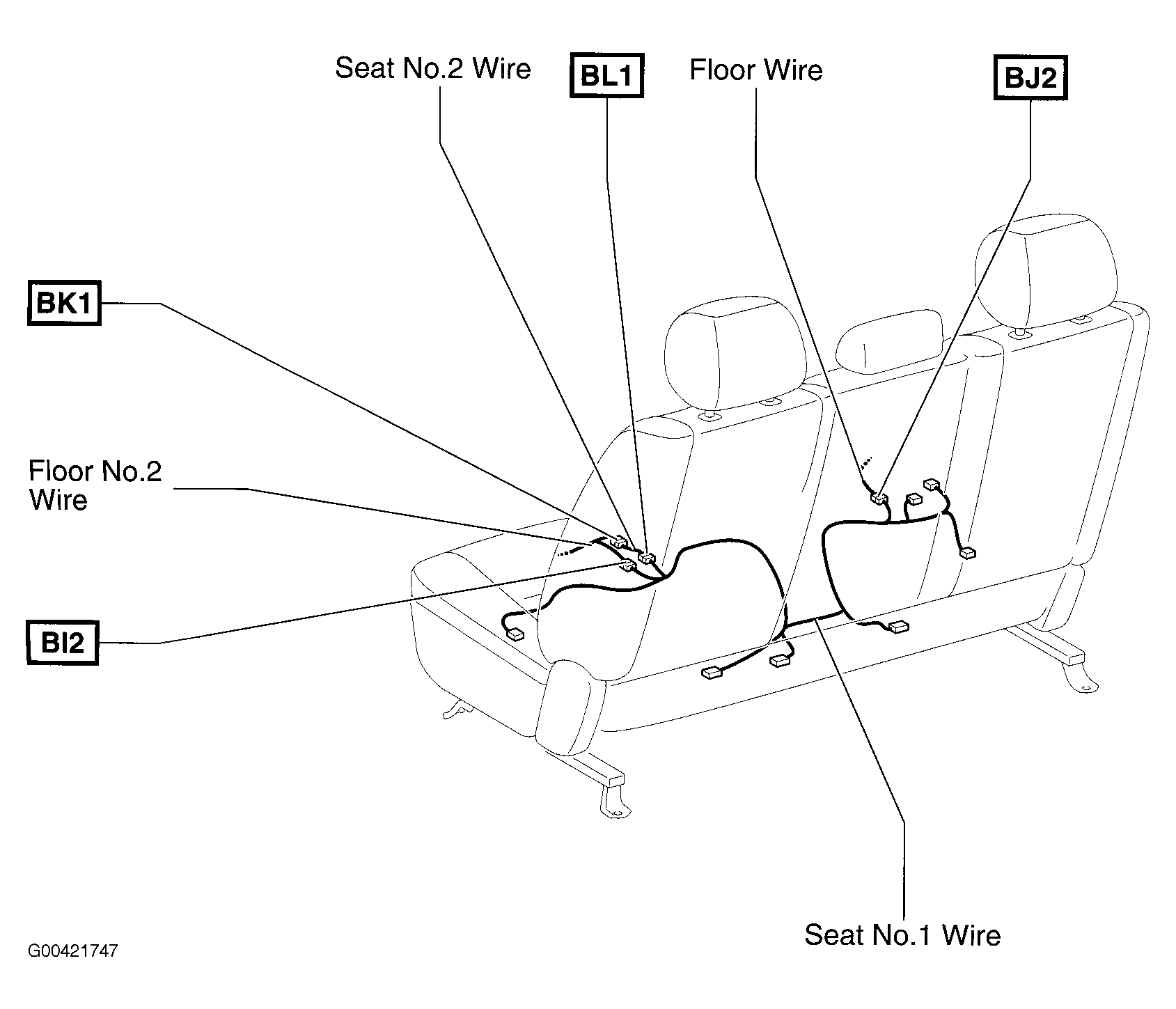

Fig 22: Bench Seats
G00421747Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

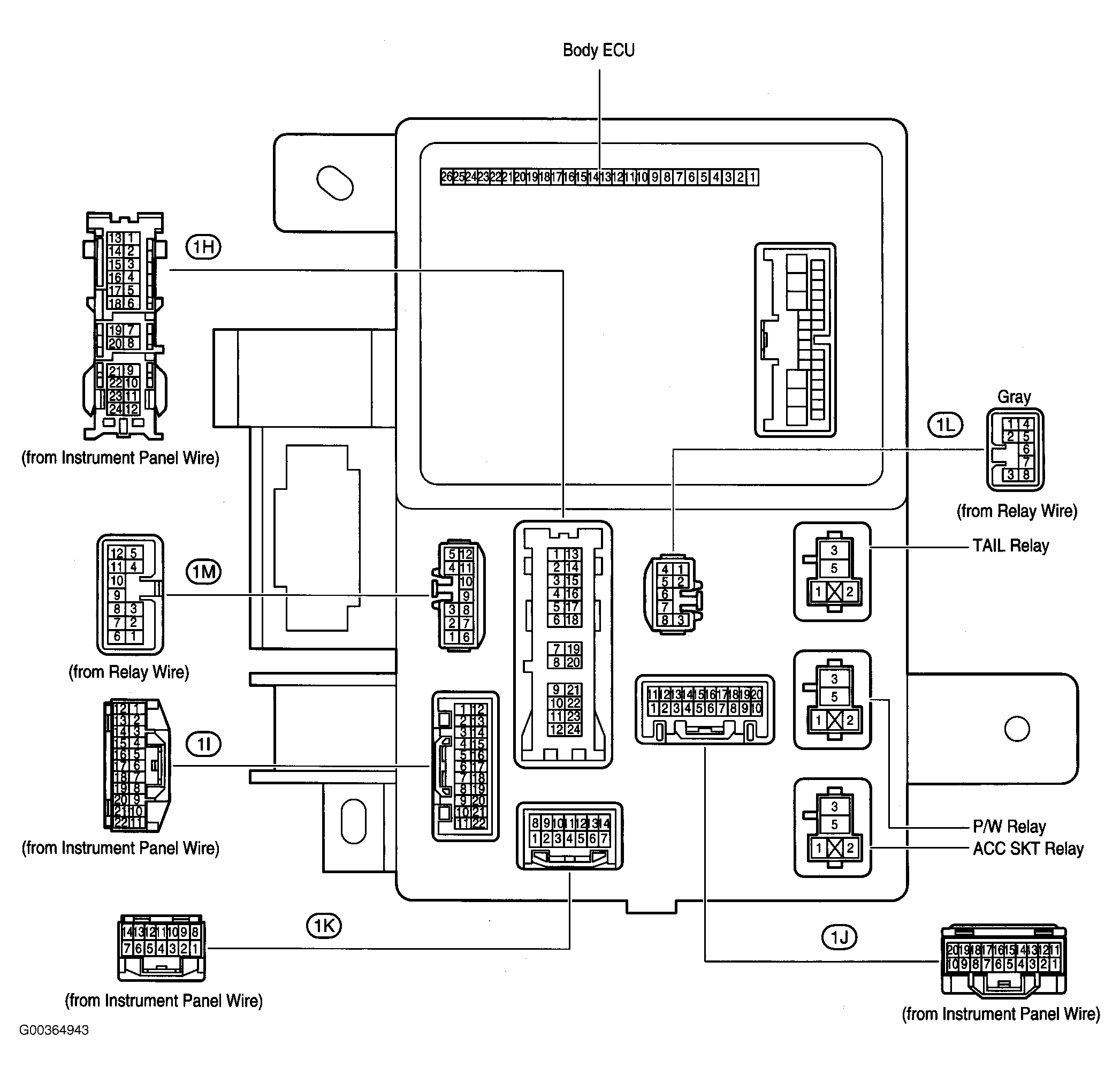

Fig 23: Driver Side J/B
G00364943Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
DRIVER SIDE JUNCTION BOX RELAY IDENTIFICATION

RELAY DESCRIPTION
1 L Gray (from Relay Wire)
1M (from Relay Wire)
Tail Relay
P/W Relay
ACC SKT Relay

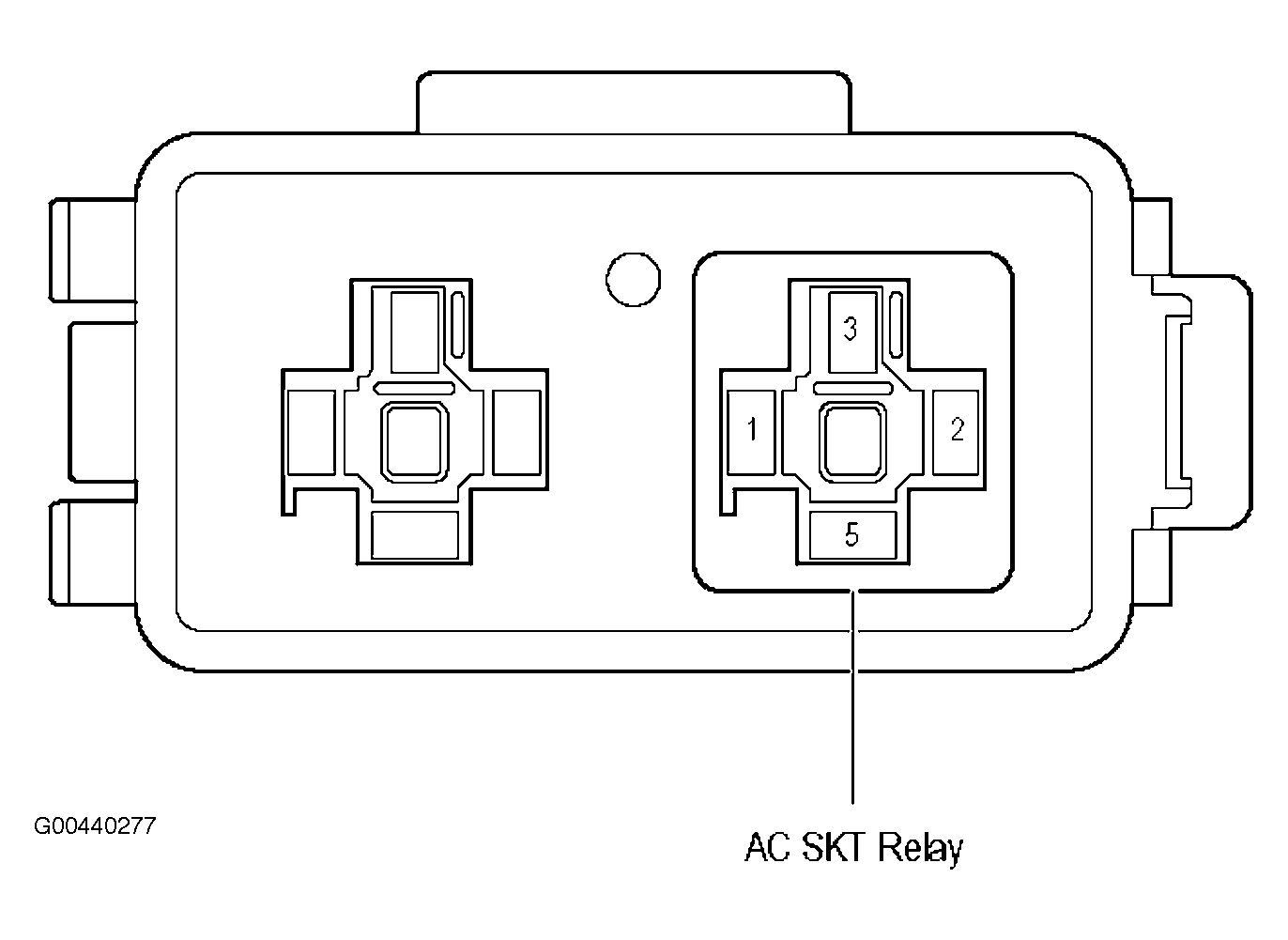

Fig 24: Engine Room R/B No. 2
G00440277Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 25: Bucket Seats
G00364946Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

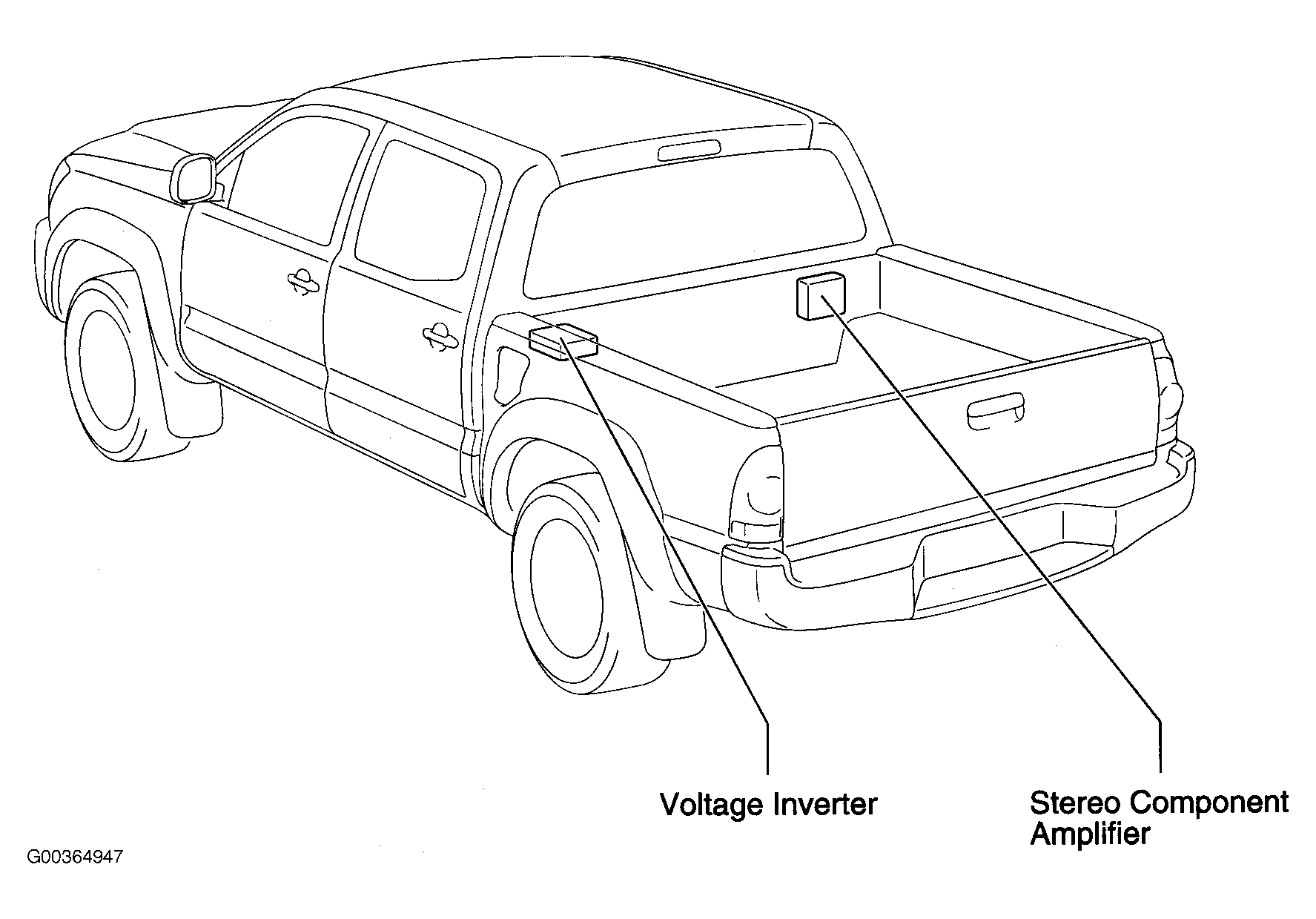

Fig 26: Vehicle Overview (Double Cab)
G00364947Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

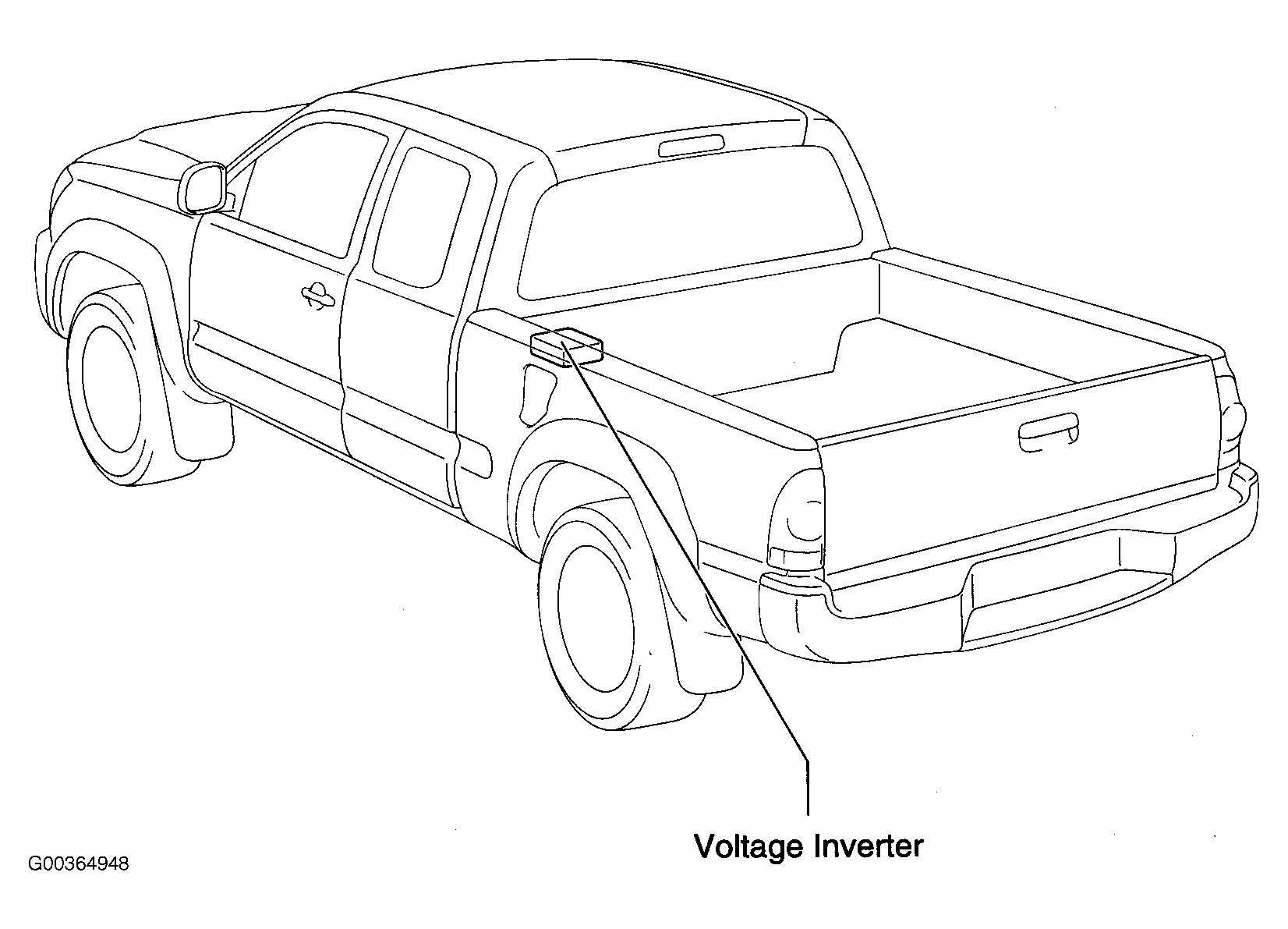

Fig 27: Vehicle Overview (Access Cab)
G00364948Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 28: Engine Compartment
G00364949Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 29: Dash
G00421741Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

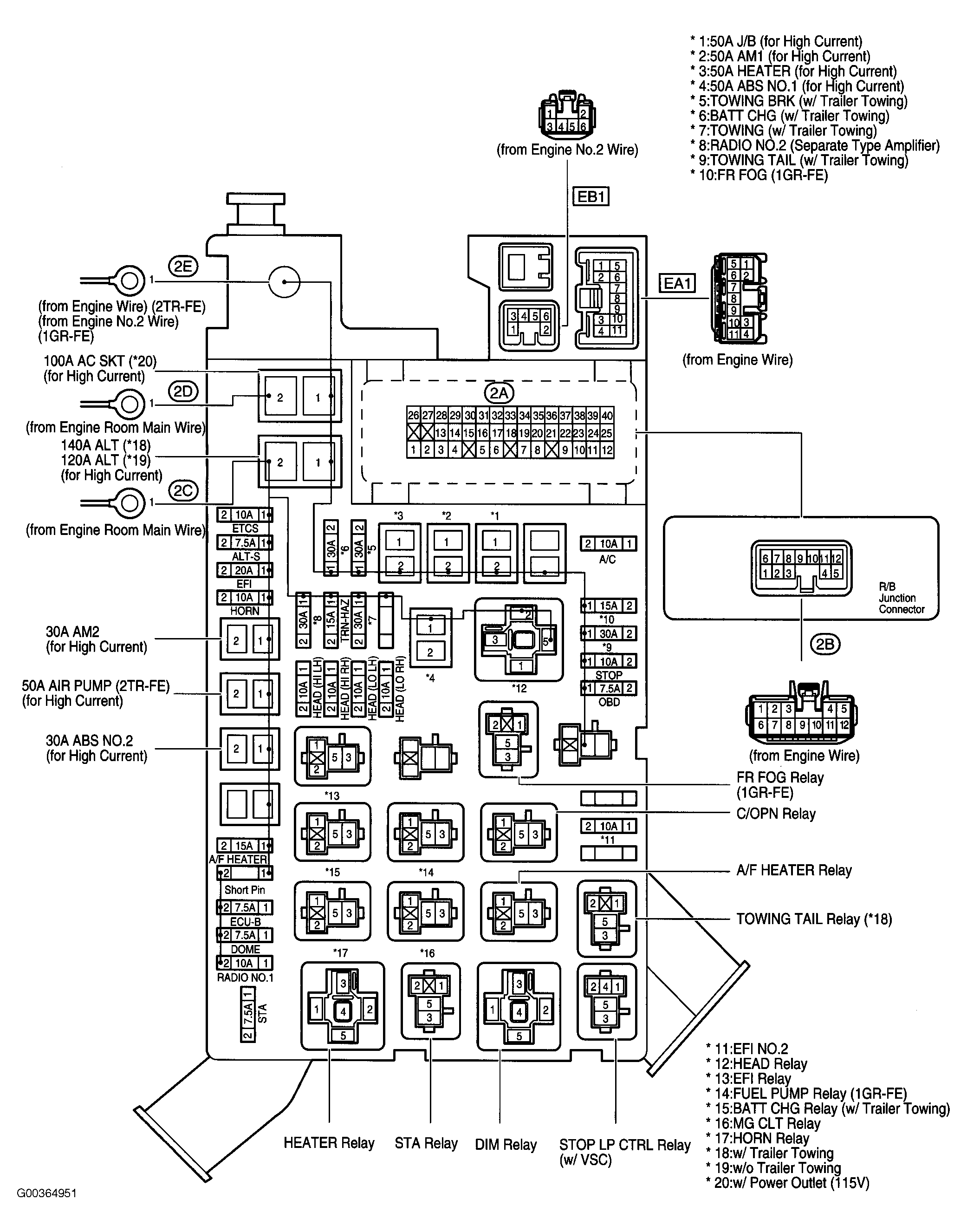

Fig 30: Engine Room R/B
G00364951Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
ENGINE ROOM JUNCTION BLOCK RELAY IDENTIFICATION

RELAY NUMBER RELAY DESCRIPTION
- FR FOG Relay (1GR-FE)
- C/OPN Relay
- A/F Heater Relay
- Towing Tail Relay (w/ Trailer Towing)
- Stop LP CTRL Relay (w/ VSC)
- DIM Relay
- STA Relay
- Heater Relay
*11 EFI No.2
*12 Head Relay
*13 EFI Relay
*14 Fuel Pump Relay (1GR-FE)
*15 BATT CHG Relay (w/ Trailer Towing)
*16 MG CLT Relay
*17 Horn Relay
*18 w/ Trailer Towing
*19 w/o Trailer Towing
*20 w/ Power Outlet (115V)
Fig 31: Bench Seats
G00421742Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
