Manual Transaxle Assembly: Installation

  1. INSTALL TRANSVERSE ENGINE MOUNTING BRACKET
    1. Install the engine mounting bracket RR and 3 bolts to the transaxle.

      Torque: 64 N*m (653 kgf*cm, 47 ft.*lbf)

    2. Install the engine mounting insulator RR and bolt to the engine mounting bracket RR.

      Torque: 87 N*m (888 kgf*cm, 64 ft.*lbf)

      Fig 1: Installing Transverse Engine Mounting Bracket
      G04463927Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  2. INSTALL TRANSVERSE ENGINE MOUNTING BRACKET
    1. Install the engine mounting bracket FR and 2 bolts to the transaxle.

      Torque: 64 N*m (653 kgf*cm, 47 ft.*lbf)

    2. Install the engine mounting insulator FR, bolt and nut to the engine mounting bracket FR.

      Torque: 52 N*m (530 kgf*cm, 38 ft.*lbf)

      Fig 2: Installing Transverse Engine Mounting Bracket
      G04463928Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  3. INSTALL MANUAL TRANSAXLE ASSEMBLY
    1. Align the input shaft with the clutch disc and install the transaxle to the engine.
    2. Install the 6 bolts.

      Torque: Bolt A

      64 N*m (650 kgf*cm, 47 ft.*lbf)

      Bolt B

      47 N*m (480 kgf*cm, 35 ft.*lbf)

      Bolt C

      23 N*m (230 kgf*cm, 17 ft.*lbf)

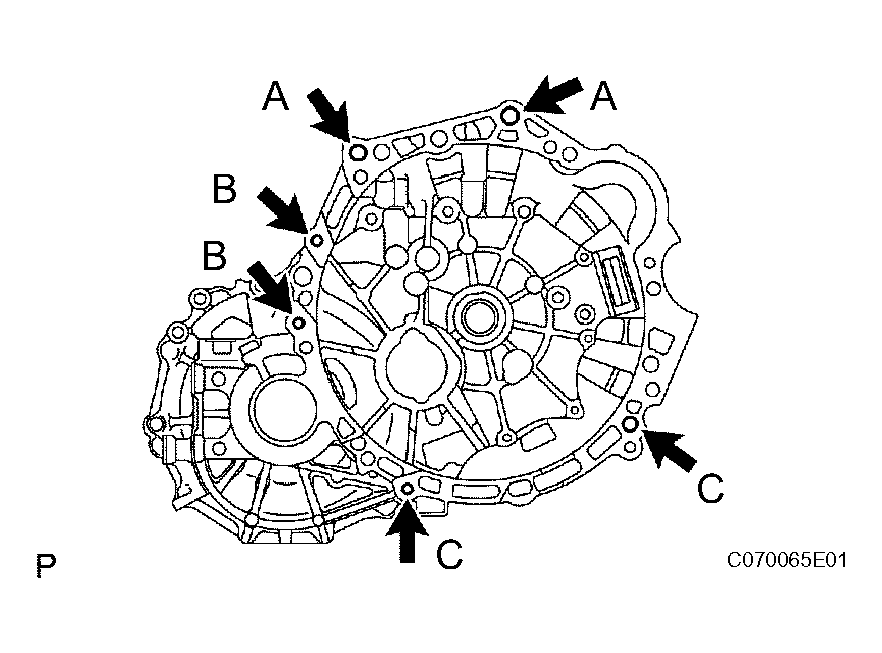

      Fig 3: Installing Manual Transaxle Assembly
      G04463929Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  4. INSTALL TRANSVERSE ENGINE MOUNTING BRACKET
    1. Install the engine mounting bracket LH to the transaxle with the 3 bolts.

      Torque: 52 N*m (530 kgf*cm, 38 ft.*lbf)

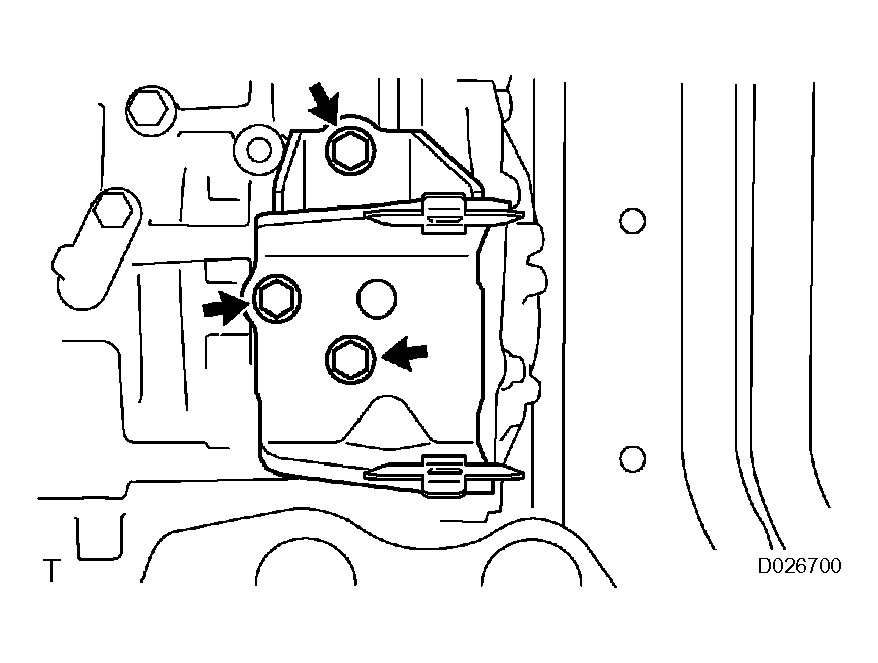

      Fig 4: Installing Transverse Engine Mounting Bracket
      G04463930Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  5. INSTALL TRANSVERSE ENGINE MOUNTING INSULATOR
    1. Install the engine mounting insulator LH with the 5 bolts and nut.

      Torque: Bolt A

      52 N*m (530 kgf*cm, 38 ft.*lbf)

      Bolt B

      80 N*m (816 kgf*cm, 59 ft.*lbf)

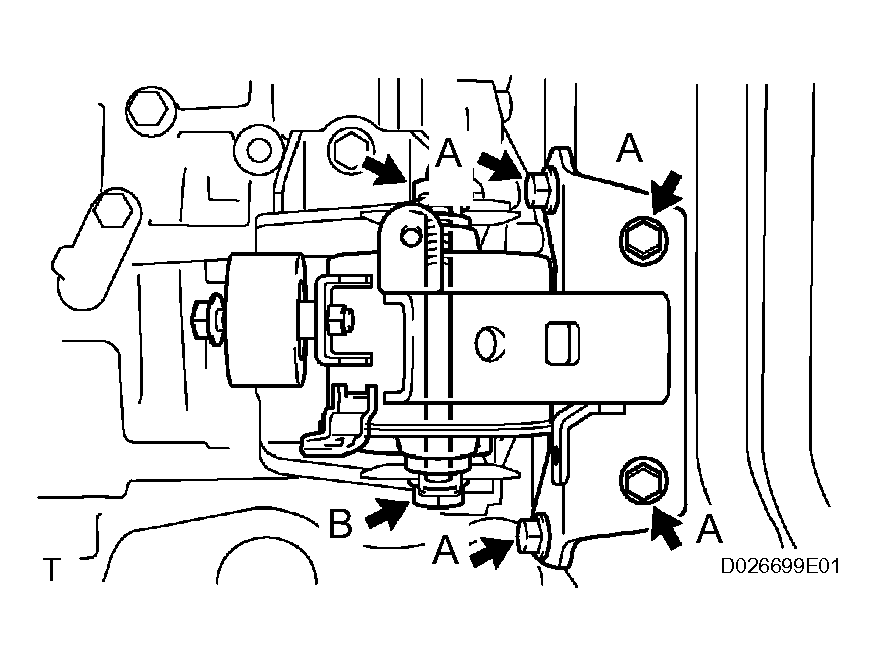

      Fig 5: Installing Transverse Engine Mounting Insulator
      G04463931Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  6. INSTALL FRONT SUSPENSION CROSSMEMBER SUB-ASSEMBLY

    SST 09670-00010

  7. INSTALL FRONT DRIVE SHAFT ASSEMBLY LH (See  INSTALLATION  )
  8. INSTALL FRONT DRIVE SHAFT ASSEMBLY RH (See  INSTALLATION  )
  9. CONNECT RETURN TUBE SUB-ASSEMBLY (See  INSTALLATION  )
  10. CONNECT PRESSURE FEED TUBE ASSEMBLY (See  INSTALLATION  )
  11. CONNECT TIE ROD END SUB-ASSEMBLY LH (See  INSTALLATION  )
  12. CONNECT TIE ROD END SUB-ASSEMBLY RH (See  INSTALLATION  )
  13. INSTALL STARTER ASSEMBLY
    1. Install the starter assembly and 2 bolts to the transaxle.

      Torque: 37 N*m (378 kgf*cm, 27 ft.*lbf)

    2. Connect the starter connector.
    3. Install the wire and nut to starter assembly.

      Torque: 9.8 N*m (100 kgf*cm, 87 ft.*lbf)

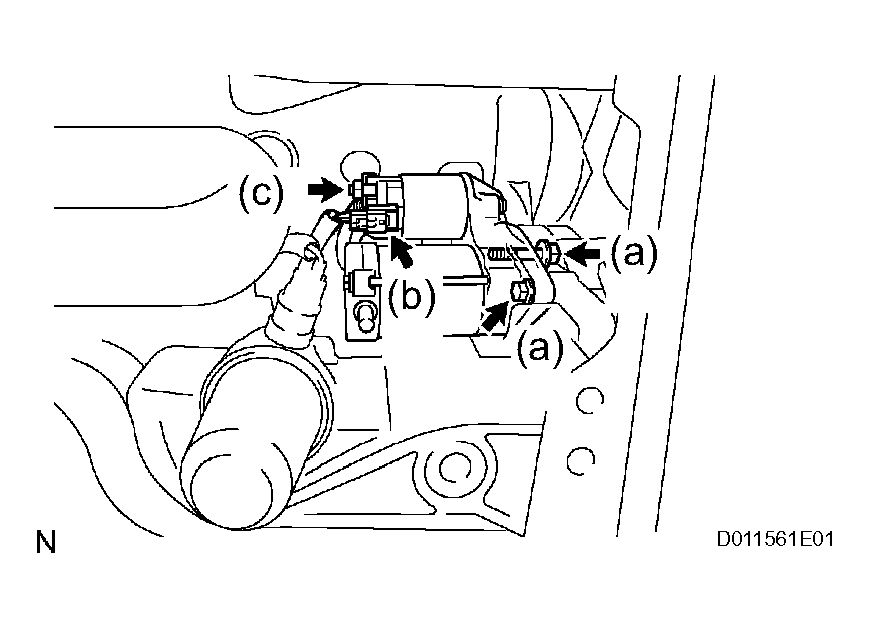

      Fig 6: Installing Starter Assembly
      G04463932Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  14. CONNECT TRANSMISSION CONTROL CABLE ASSEMBLY
    1. Connect the shift cable with the 2 clip from the bracket.
    2. Connect the shift cable end of the shift cable with the 2 washer and 2 clip to the transaxle.
      Fig 7: Connecting Transmission Control Cable Assembly
      G04463933Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  15. CONNECT CLUTCH RELEASE CYLINDER ASSEMBLY
    1. Install the release cylinder with the 5 bolts.

      Torque: Bolt A

      25 N*m (250 kgf*cm, 19 ft.*lbf)

      Bolt B

      12 N*m (120 kgf*cm, 9 ft.*lbf)

      Bolt C

      5.0 N*m (51 kgf*cm, 44 ft.*lbf)

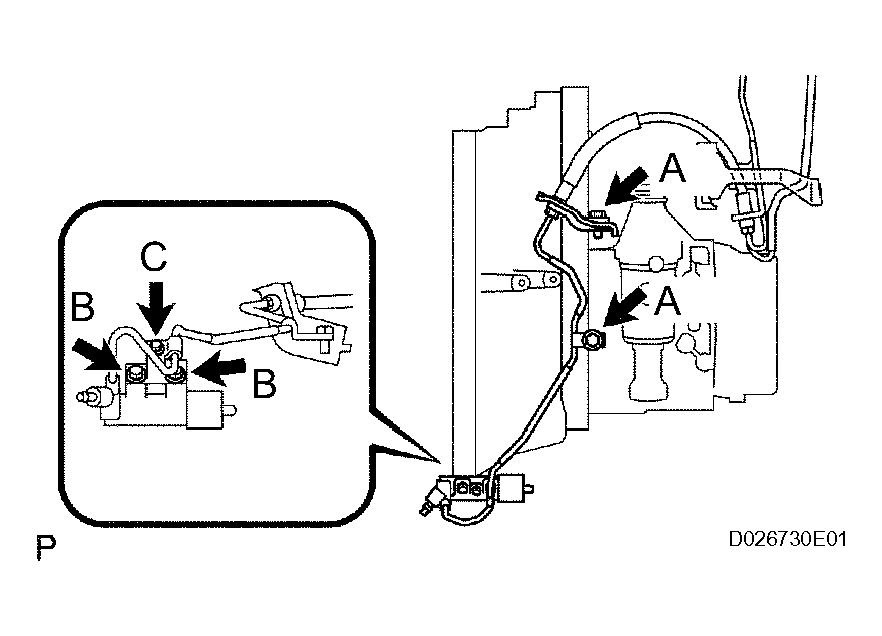

      Fig 8: Connecting Clutch Release Cylinder Assembly
      G04463934Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  16. CONNECT CONNECTOR
    1. Connect the back-up light switch connector.

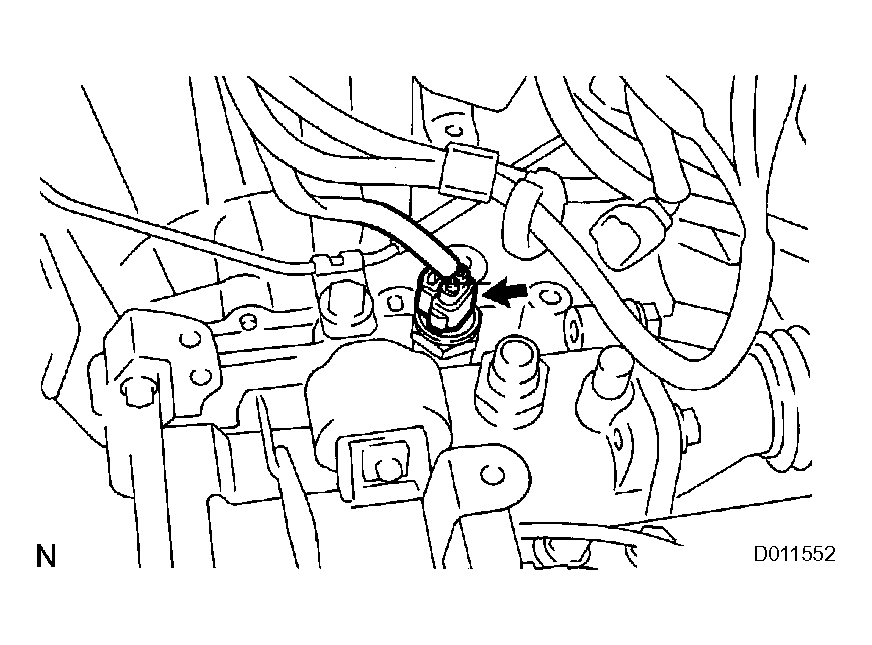

      Fig 9: Connecting Back-Up Light Switch Connector
      G04463935Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    2. w/o ABS:

      Connect the speed sensor connector.

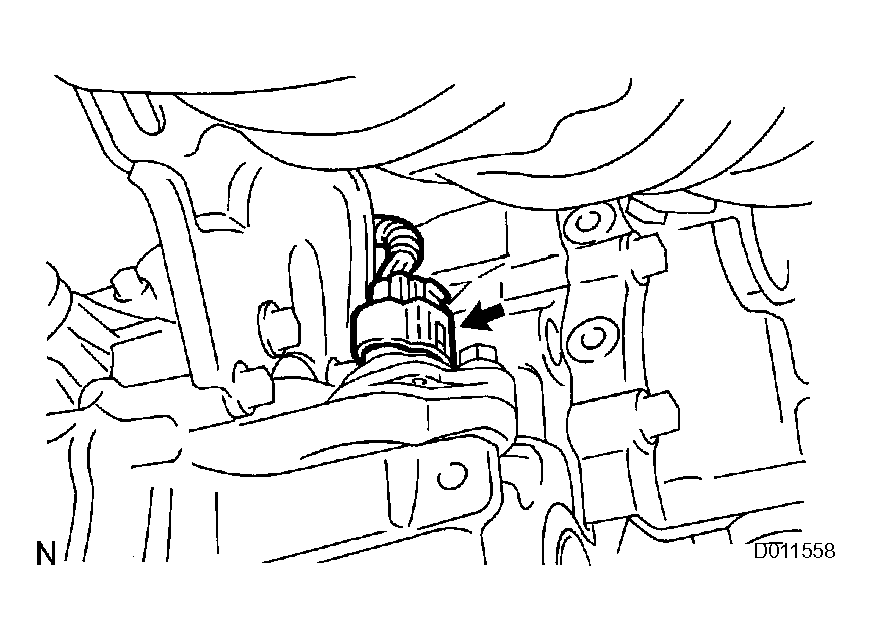

      Fig 10: Connecting Speed Sensor Connector (W/O ABS)
      G04463936Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  17. CONNECT WIRE HARNESS
    1. Install the 2 wire harness clamps to the transaxle with the 2 bolts.

      Torque: Bolt A

      26 N*m (260 kgf*cm, 19 ft.*lbf)

      Bolt B

      13 N*m (131 kgf*cm, 9 ft.*lbf)

      1. Connect the wire harness clamp.

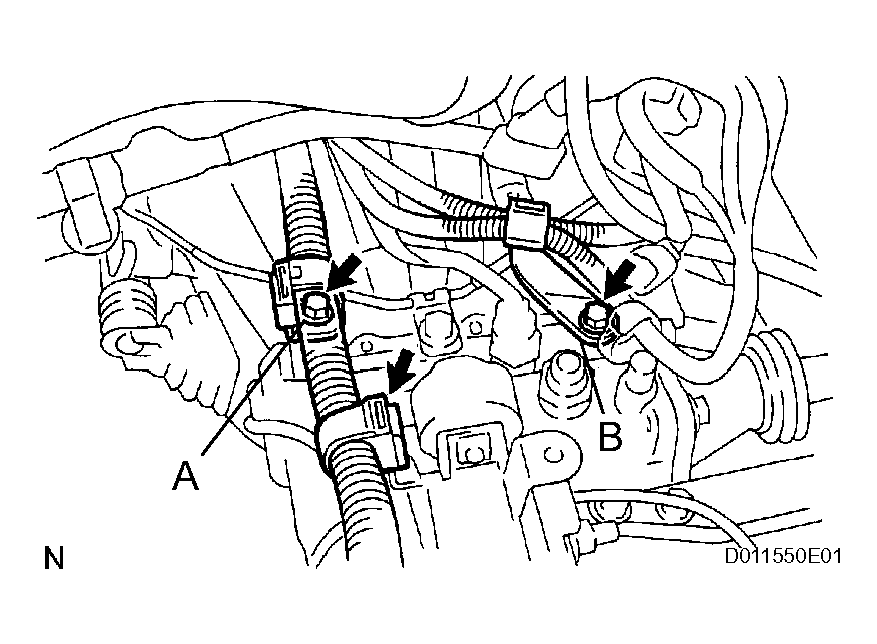

        Fig 11: Connecting Wire Harness
        G04463937Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    2. Install the 2 bolts and 2 ground cables.

      Torque: 13 N*m (133 kgf*cm, 10 ft.*lbf)

  18. INSTALL CRUISE CONTROL ACTUATOR ASSEMBLY (w/ Cruise Control) (See  INSTALLATION  )

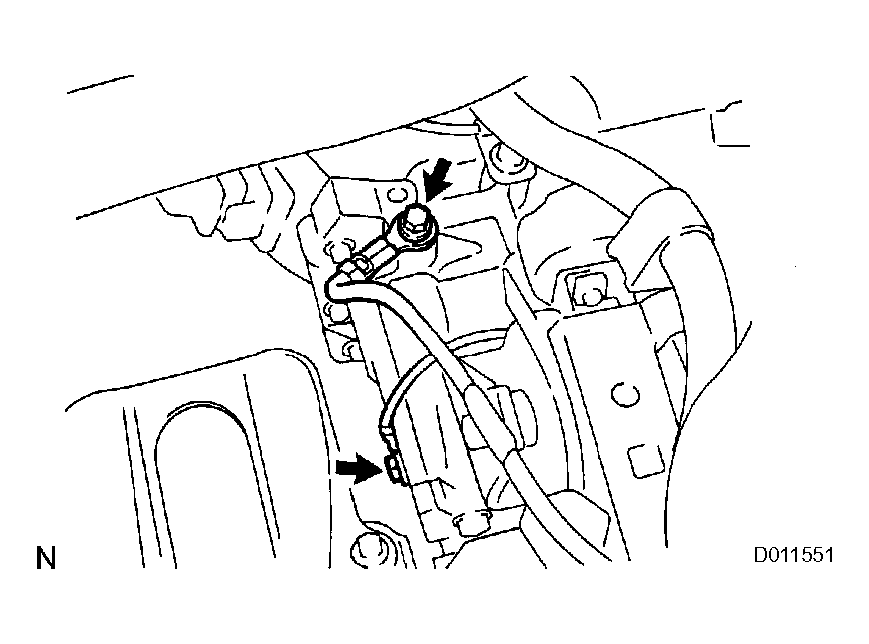

    Fig 12: Installing Ground Cable
    G04463938Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  19. INSTALL BATTERY CARRIER
    1. Install the battery carrier and 4 bolts.

      Torque: 13 N*m (133 kgf*cm, 10 ft.*lbf)

  20. INSTALL BATTERY TRAY
  21. INSTALL BATTERY
  22. INSTALL BATTERY CLAMP SUB-ASSEMBLY

    Torque: Bolt

    5.0 N*m (51 kgf*cm, 44 in.*lbf)

    Nut

    3.5 N*m (36 kgf*cm, 31 in.*lbf)

    Fig 13: View Of Battery Carrier Mounting Bolts
    G04461616Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  23. INSTALL AIR CLEANER ASSEMBLY

    Torque: 7.0 N*m (71 kgf*cm, 62 in.*lbf)

  24. INSTALL CYLINDER HEAD COVER NO. 2

    Torque: 7.0 N*m (71 kgf*cm, 62 in.*lbf)

  25. INSTALL HOOD SUB-ASSEMBLY

    Torque: 13 N*m (133 kgf*cm, 10 ft.*lbf)

  26. INSPECT HOOD SUB-ASSEMBLY
  27. ADJUST HOOD SUB-ASSEMBLY (See  ADJUSTMENT  )
  28. ADD TRANSAXLE OIL (See INSTALLATION  )
  29. INSPECT TRANSAXLE OIL (See ON-VEHICLE INSPECTION  )
  30. INSTALL FRONT WHEELS

    Torque: 103 N*m (1,050 kgf*cm, 76 ft.*lbf)

  31. INSTALL STEERING COLUMN HOLE COVER SUBASSEMBLY NO. 1
  32. CONNECT STEERING INTERMEDIATE SHAFT (See  INSTALLATION  )
  33. PLACE FRONT WHEELS FACING STRAIGHT AHEAD
  34. CENTER SPIRAL CABLE
  35. STEERING WHEEL CENTER POINT
  36. INSTALL EXHAUST PIPE ASSEMBLY

    HINT:

    (See INSTALLATION )

  37. INSTALL ENGINE UNDER COVER LH
  38. INSTALL ENGINE UNDER COVER RH
  39. INSPECT FRONT WHEEL ALIGNMENT

    HINT:

    (See ADJUSTMENT )

  40. CHECK ABS SPEED SENSOR SIGNAL
    1. Anti-lock Brake System (See TEST MODE PROCEDURE )
    2. Vehicle Stability Control System (See TEST MODE PROCEDURE )
