Fuel Pressure Pulsation Damper: Removal
- PREVENT GASOLINE FROM SPILLING OUT
- DISCONNECT BATTERY NEGATIVE TERMINAL
- DRAIN ENGINE COOLANT (See step 1 under
COOLANT
)
- REMOVE WINDSHIELD WIPER ARM AND BLADE ASSEMBLY LH (See step 1 under
REMOVAL
)
- REMOVE WINDSHIELD WIPER ARM AND BLADE ASSEMBLY RH (See step 2 under
REMOVAL
)
- REMOVE COWL TOP VENTILATOR LOUVER RH (See step 3 under
REMOVAL
)
- REMOVE WINDSHIELD WIPER MOTOR & LINK ASSEMBLY (See
REMOVAL
)
- REMOVE COWL TOP PANEL OUTER (See step 5 under
ON-VEHICLE INSPECTION
)
- REMOVE V-BANK COVER SUB-ASSEMBLY (See step 9 under REMOVAL )
- REMOVE AIR CLEANER CAP WITH AIR CLEANER HOSE (See step 10 under REMOVAL )
- REMOVE INTAKE AIR SURGE TANK (See step 11 under REMOVAL )

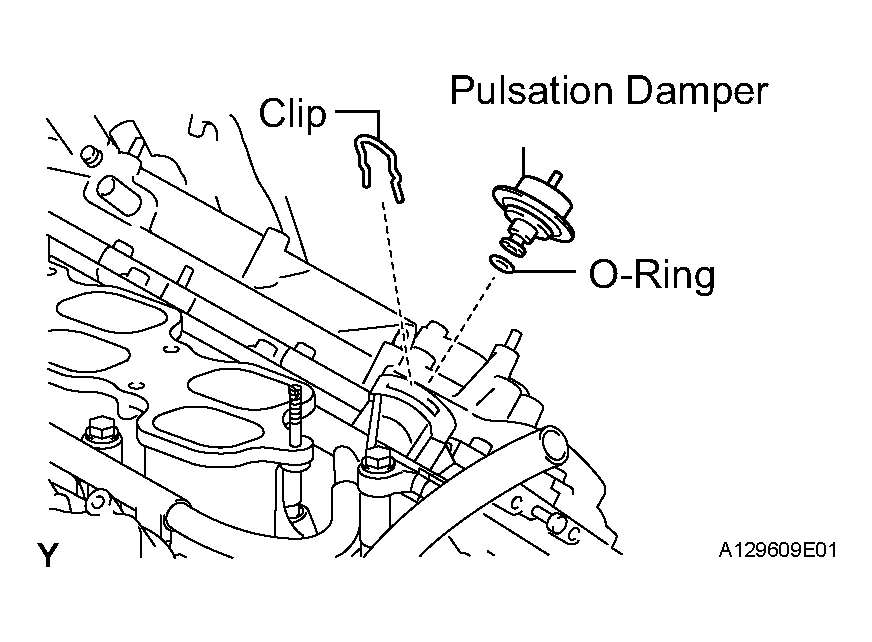

- REMOVE FUEL PRESSURE PULSATION DAMPER ASSEMBLY
- Remove the clip.
- Pull out the fuel pressure pulsation damper from the fuel delivery pipe.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
