Electrical Component Locator: Splices
SPLICES LOCATION
| Component | Location |
|---|---|
| B1 (Double Cab) | In body harness, at left "A" pillar. See Figure. |
| B1 (Access Cab) | In roof harness, at front center of headliner. See Figure. |
| B2 (Double Cab) | In body harness, inside left front door. See Figure. |
| B2 (Access Cab) | In body harness, inside left door. See Figure. |
| B2 (Regular Cab) | At left "B" pillar. See Figure. |
| B3 (Double Cab) | In body harness, inside right front door. See Figure. |
| B4 (Access Cab) | In body harness, on left rear frame rail. See Figure. |
| B4 (Double Cab) | In body harness, at rear of left frame rail. See Figure. |
| B4 (Regular Cab) | In body harness, at left rear frame rail. See Figure. |
| B5 (Access Cab) | In body harness, on left rear frame rail. See Figure. |
| B5 (Double Cab) | In body harness, at rear of left frame rail. See Figure. |
| B5 (Regular Cab) | In body harness, at left rear frame rail. See Figure. |
| B6 (Double Cab) | In body harness, at left frame rail. See Figure. |
| B6 (Access Cab) | In body harness, at left frame rail. See Figure. |
| B6 (Regular Cab) | In body harness, at left rear frame rail. See Figure. |
| B7 (Access Cab) | In left rear door harness, at left rear door. See Figure. |
| B8 (Access Cab) | In right rear door harness, at right rear door. See Figure. |
| B9 | Under left front seat. See Figure. |
| B9 (Bench Seat) | In bench seat harness, at left side of seat. See Figure. |

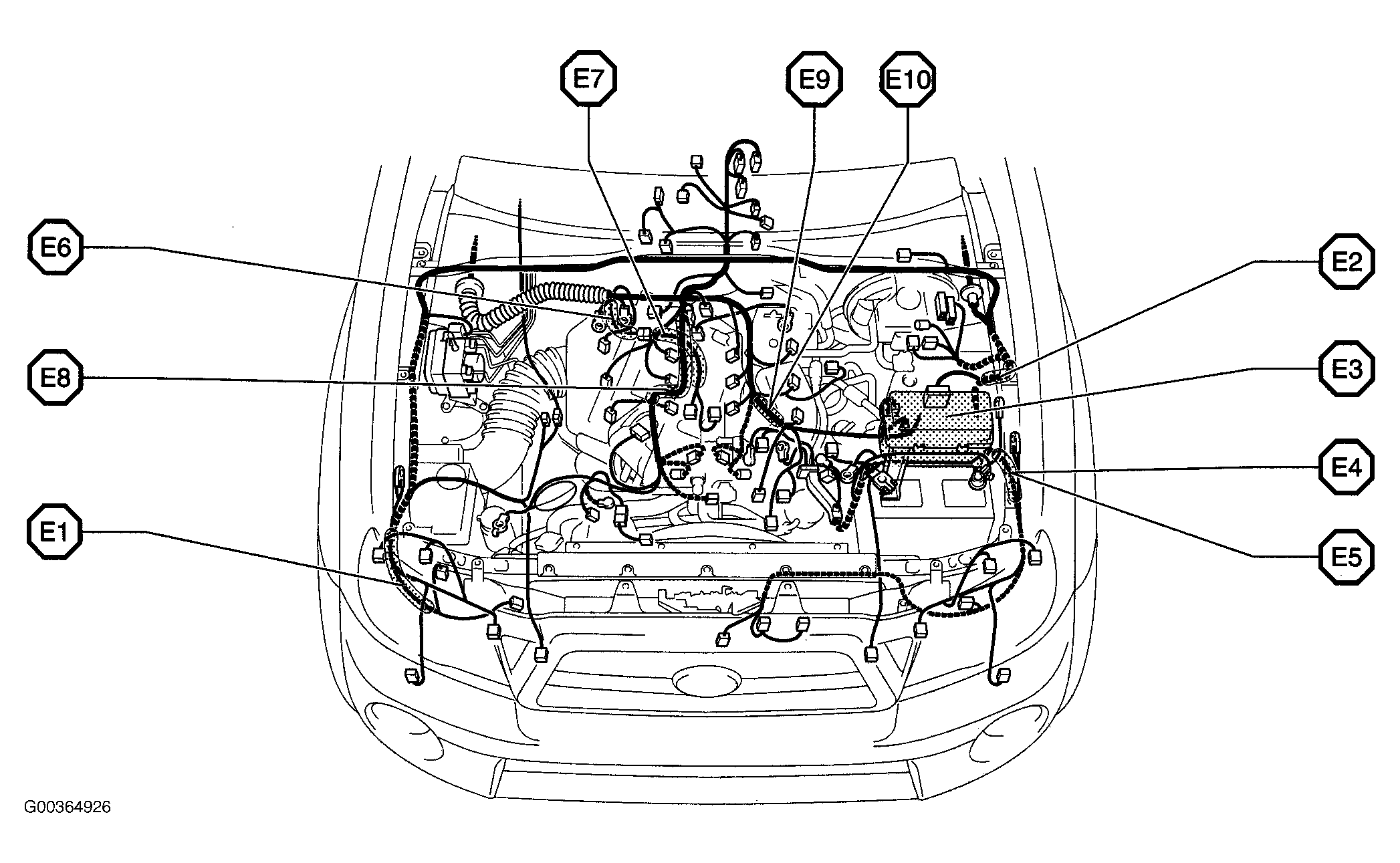

| E1 (2.7L) | In engine compartment harness, behind right headlight. See Figure. |
| E1 (4.0L) | In engine compartment harness, front right of engine compartment. See Figure. |
| E2 (2.7L) | In engine compartment, near break booster. See Figure. |
| E2 (4.0L) | In engine compartment harness, near battery. See Figure. |
| E3 (2.7L) | In engine compartment harness, near battery. See Figure. |
| E3 (4.0L) | In engine compartment harness, near battery. See Figure. |
| E4 (2.7L) | In engine compartment harness, near battery. See Figure. |
| E4 (4.0L) | In engine compartment harness, near battery. See Figure. |
| E5 (2.7L) | In engine compartment harness, near battery. See Figure. |
| E5 (4.0L) | In engine compartment harness, near battery. See Figure. |
| E6 (4.0L) | In engine compartment harness, right side of engine compartment. See Figure. |
| E7 (4.0L) | In engine harness, center rear of engine compartment. See Figure. |
| E8 (2.7L) | In engine harness, at top center of cylinder head. See Figure. |
| E8 (4.0L) | In engine wiring harness, on right side of engine. See Figure. |
| E9 (2.7L) | In engine harness, at front of cylinder head. See Figure. |
| E9 (4.0L) | In engine harness, at left front of engine. See Figure. |
| E10 (2.7L) | In engine harness, at rear of cylinder head. See Figure. |
| E10 (4.0L) | In engine harness, at left front of engine. See Figure. |
| E11 (2.7L) | In engine compartment harness, near right headlight. See Figure. |
| E12 | In engine harness, at front of cylinder head. See Figure. |
| I1 | In dash harness, at left side of dash. See Figure. |
| I2 | In dash harness, at center of dash. See Figure. |
| I3 | In dash harness, at center of dash. See Figure. |
| I4 | In dash harness, at center of dash. See Figure. |
| I5 | In dash harness, at right side of dash. See Figure. |
| I6 | In dash harness, at right side of dash. See Figure. |
| I7 | In dash harness, at right side of dash. See Figure. |
| I8 | In dash harness, at right side of dash. See Figure. |
