Terminals Of ECM

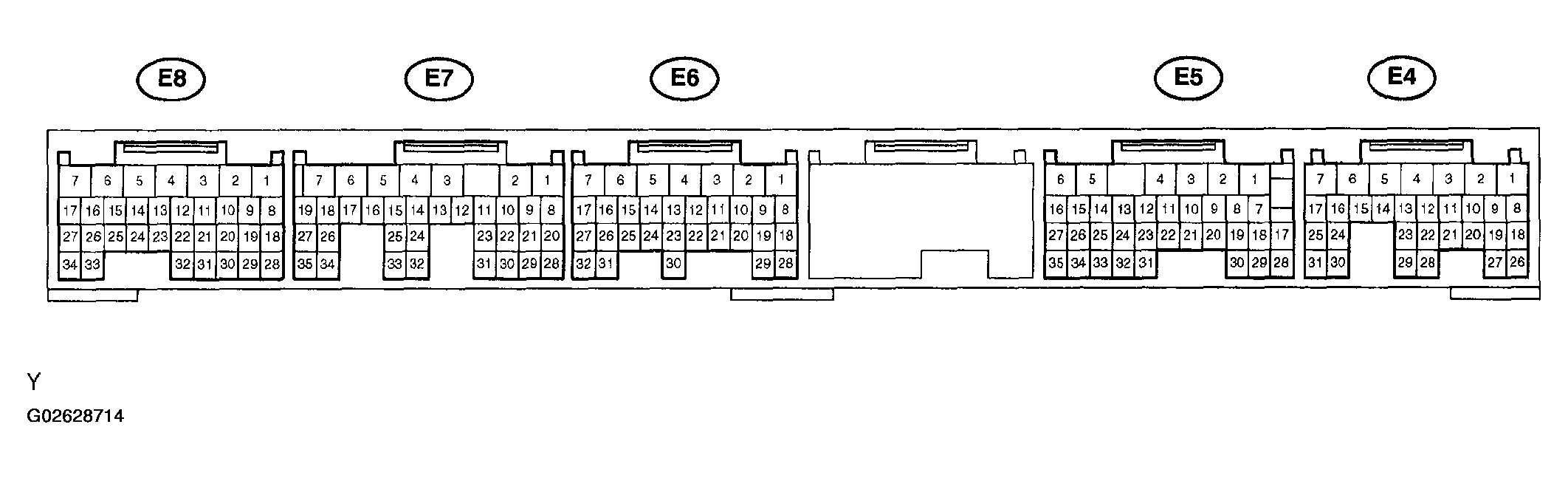

Fig 1: Identifying ECM Terminals
G02628714Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
ECM TERMINALS SPECIFICATION TABLE

Symbols (Terminals No.) Wiring Color Condition STD Voltage (V)
BATT (E4-3) - E1 (E6-1) B-W - BR Always 9 to 14
+BM (E5-6) - E1 (E6-1) R-BR
IGSW (E4-9) - E1 (E6-1) B-O - BR IG switch ON 9 to 14
+B (E4-1) - E1 (E6-1) B-R - BR
+B2 (E4-2) - E1 (E6-1) B-R - BR
OC1+ (E6-16) - OC1 - (E6-15) G-W - G-R IG switch ON Pulse generation (See DTC P0100 MASS OR VOLUME AIR FLOW CIRCUIT; DTC P0102 MASS OR VOLUME AIR FLOW CIRCUIT LOW INPUT; DTC P0103 MASS OR VOLUME AIR FLOW CIRCUIT HIGH INPUT  )
OC2+ (E6-14) - OC2- (E6-13) L-R - G-B
MREL (E4-8) - E1 (E6-1) B-W - BR IG switch ON 9 to 14
VC (E8-18) - E2 (E8-28) Y - BR IG switch ON 4.5 to 5.5
VG (E8-30) - E2G (E8-29) R - L-W Idling, shift lever position P or N position, A/C switch OFF 0.5 to 3.0
THA (E8-20) - E2 (E8-28) L-B - BR Idling, Intake air temp. 20°C (68°F) 0.5 to 3.4
THW (E8-19) - E2 (E8-28) G-B - BR Idling, Engine coolant temp. 80°C (176°F) 0.2 to 1.0
VTA1 (E8-21) - E2 (E8-28) LG - BR IG switch ON, Accelerator pedal released 0.5 to 1.2
IG switch ON, Accelerator pedal depressed 3.2 to 4.8
VTA2 (E8-31) - E2 (E8-28) B-R - BR IG switch ON, Accelerator pedal released 2.1 to 3.1
IG switch ON, Accelerator pedal depressed 4.5 to 5.5
VPA (E4-22) - EPA (E4-28) L-Y - R-B IG switch ON, Accelerator pedal released 0.5 to 1.1
IG switch ON, Accelerator pedal depressed 2.6 to 4.5
VPA2 (E4-23) - EPA2 (E4-29) W-R - LG IG switch ON, Accelerator pedal released 1.2 to 2.0
IG switch ON, Accelerator pedal depressed 3.4 to 5.3
VCPA (E4-26) - EPA (E4-28) GR-R - R-B IG switch ON 4.5 to 5.5
VCP2 (E4-27) - EPA2 (E4-29) B-R - LG IG switch ON 4.5 to 5.5
HA1A (E7-5) - E04 (E7-7)
HA2A (E7-4) - E05 (E7-6)
B-W - W-B
B-R - W-B
Idling Below 3.0
IG switch ON 9 to 14
A1A+ (E7-22) - E1 (E6-1) BR - BR IG switch ON 3.0 to 3.6
A2A+ (E7-23) - E1 (E6-1) P-BR
A1A- (E7-30) - E1 (E6-1) Y - BR IG switch ON 2.7 to 3.3
A2A- (E7-31) - E1 (E6-1) L - BR
HT1B (E7-25) - E1 (E6-1)
HT2B (E7-33) - E1 (E6-1)
R-Y - BR
W-L - BR
Idling Below 3.0
IG switch ON 9 to 14
OX1B (E7-21) - E2 (E8-28)
OX2B (E7-29) - E2 (E8-28)
W - BR
B - BR
Maintain engine speed at 2,500 RPM for 2 minutes after warming up Pulse generation
#10 (E8-1) - E01 (E8-7)
#20 (E8-2) - E01 (E8-7)
#30 (E8-3) - E01 (E8-7)
#40 (E8-4) - E01 (E8-7)
#50 (E8-5) - E01 (E8-7)
#60 (E7-3) - E01 (E8-7)
L - W-B
R - W-B
B - W-B
W - W-B
R-L - W-B
G - W-B
IG switch ON 9 to 14
Idling Pulse generation (See DTC P0300 RANDOM/MULTIPLE CYLINDER MISFIRE DETECTED, DTC P0301 CYLINDER 1 MISFIRE DETECTED, DTC P0302 CYLINDER 2 MISFIRE DETECTED, DTC P0303 CYLINDER 3 MISFIRE DETECTED, DTC P0304 CYLINDER 4 MISFIRE DETECTED, DTC P0305 CYLINDER 5 MISFIRE DETECTED, DTC P0306 CYLINDER 6 MISFIRE DETECTED  )
KNK1 (E7-1) - EKNK (E7-28) B - W Maintain engine speed at 4,000 RPM after warming up Pulse generation (See DTC P0327 KNOCK SENSOR 1 CIRCUIT LOW INPUT (BANK 1 OR SINGLE SENSOR), DTC P0328 KNOCK SENSOR 1 CIRCUIT HIGH INPUT (BANK 1 OR SINGLE SENSOR), DTC P0332 KNOCK SENSOR 2 CIRCUIT LOW INPUT (BANK 2), DTC P0333 KNOCK SENSOR 2 CIRCUIT HIGH INPUT (BANK 2)  )
KNK2 (E7-2) - EKN2 (E7-20) R - G
VV1+ (E6-27) - NE- (E6-24) B-W - G Idling Pulse generation (See DTC P0335 CRANKSHAFT POSITION SENSOR "A" CIRCUIT, DTC P0339 CRANKSHAFT POSITION SENSOR "A" CIRCUIT INTERMITTENT  )
VV2+ (E6-26) - NE- (E6-24) L - G
NE+ (E6-25) - NE- (E6-24) R - G
IGT1 (E8-8) - E1 (E6-1)
IGT2 (E8-9) - E1 (E6-1)
IGT3 (E8-10) - E1 (E6-1)
IGT4 (E8-11) - E1 (E6-1)
IGT5 (E8-12) - E1 (E6-1)
IGT6 (E8-13) - E1 (E6-1)
G-R - BR
G-Y - BR
L-R - BR
L-Y - BR
P - BR
R-L - BR
Idling Pulse generation (See DTC P0351 IGNITION COIL "A" PRIMARY/SECONDARY CIRCUIT, DTC P0352 IGNITION COIL "B" PRIMARY/SECONDARY CIRCUIT, DTC P0353 IGNITION COIL "C" PRIMARY/SECONDARY CIRCUIT, DTC P0354 IGNITION COIL "D" PRIMARY/SECONDARY CIRCUIT, DTC P0355 IGNITION COIL "E" PRIMARY/SECONDARY CIRCUIT, DTC P0356 IGNITION COIL "F" PRIMARY/SECONDARY CIRCUIT  )
IGF1 (E8-24) - E1 (E6-1) B - BR IG switch ON 4.5 to 5.5
Idling Pulse generation (See DTC P0351 IGNITION COIL "A" PRIMARY/SECONDARY CIRCUIT, DTC P0352 IGNITION COIL "B" PRIMARY/SECONDARY CIRCUIT, DTC P0353 IGNITION COIL "C" PRIMARY/SECONDARY CIRCUIT, DTC P0354 IGNITION COIL "D" PRIMARY/SECONDARY CIRCUIT, DTC P0355 IGNITION COIL "E" PRIMARY/SECONDARY CIRCUIT, DTC P0356 IGNITION COIL "F" PRIMARY/SECONDARY CIRCUIT  )
PRG (E8-34) - E1 (E6-1) G - BR IG switch ON 9 to 14
CCV (E8-27) - E1 (E6-1) L - BR IG switch ON 9 to 14
PTNK (E4-21) - E2 (E8-28) V-R - BR Ignition switch ON 2.9 to 3.7
Apply vacuum 4.0 kPa (30 mmHG, 1.18 in.Hg) Below 0.5
SPD (E5-17) - E1 (E6-1) V-W - BR IG switch ON, Rotate driving wheel slowly Pulse generation (See DTC P0500 VEHICLE SPEED SENSOR "A", DTC P0503 VEHICLE SPEED SENSOR "A" INTERMITTENT/ERRATIC/HIGH  )
STA (E8-17) - E1 (E6-1) B-L - BR Shift lever position P or N, Ignition switch START 9 to 14
STP (E5-19) - E1 (E6-1) G-W - BR Brake pedal is depressed 7.5 to 14
Brake pedal is released Below 1.5
ST1- (E5-12) - E1 (E6-1) LG-R - BR IG switch ON, Brake pedal is depressed Below 1.5
IG switch ON, Brake pedal is released 7.5 to 14
NSW (E8-16) - E1 (E6-1) B-Y - BR IG switch ON, Shift position in P, N 0 to 3.0
IG switch ON, Other shift position in P, N 9 to 14
M+ (E6-3) - ME01 (E6-4)
M- (E6-2) - ME01 (E6-4)
B - BR
W - BR
Idling Pulse generation
FC (E4-10) - E1 (E6-1) V-G - BR IG switch ON 9 to 14
W (E4-11) - E1 (E6-1) B-Y - BR IG switch ON Below 3.0
Idling 9 to 14
ELS (E4-12) - E1 (E6-1) BR-R - BR Taillight switch OFF 0 to 1.5
Taillight switch ON 7.5 to 14
TC (E4-20) - E1 (E6-1) P-B - BR IG switch ON 9 to 14
SIL (E4-18) - E1 (E6-1) W - BR During charge of gears Pulse generation
TACH (E4-5) - E1 (E6-1) B-O - BR Idling Pulse generation
RL (E6-21) - E1 (E6-1) R-L - BR Idling 9 to 14
AICV (E8-33) - E1 (E6-1) W-BR IG switch ON 9 to 14
ACIS (E8-15) - E1 (E6-1) R-Y - BR IG switch ON 9 to 14
