Component Locations
WARNING: This page is about a different car, the 2003 Lexus IS 300 and 2002 Lexus IS 300. However, it is still accessible from the selected car via links, so may be relevant.
COMPONENT LOCATIONS
| Component | Location |
|---|---|
| Back-Up Light Switch | Connected To Transmission Case In Engine Compartment |

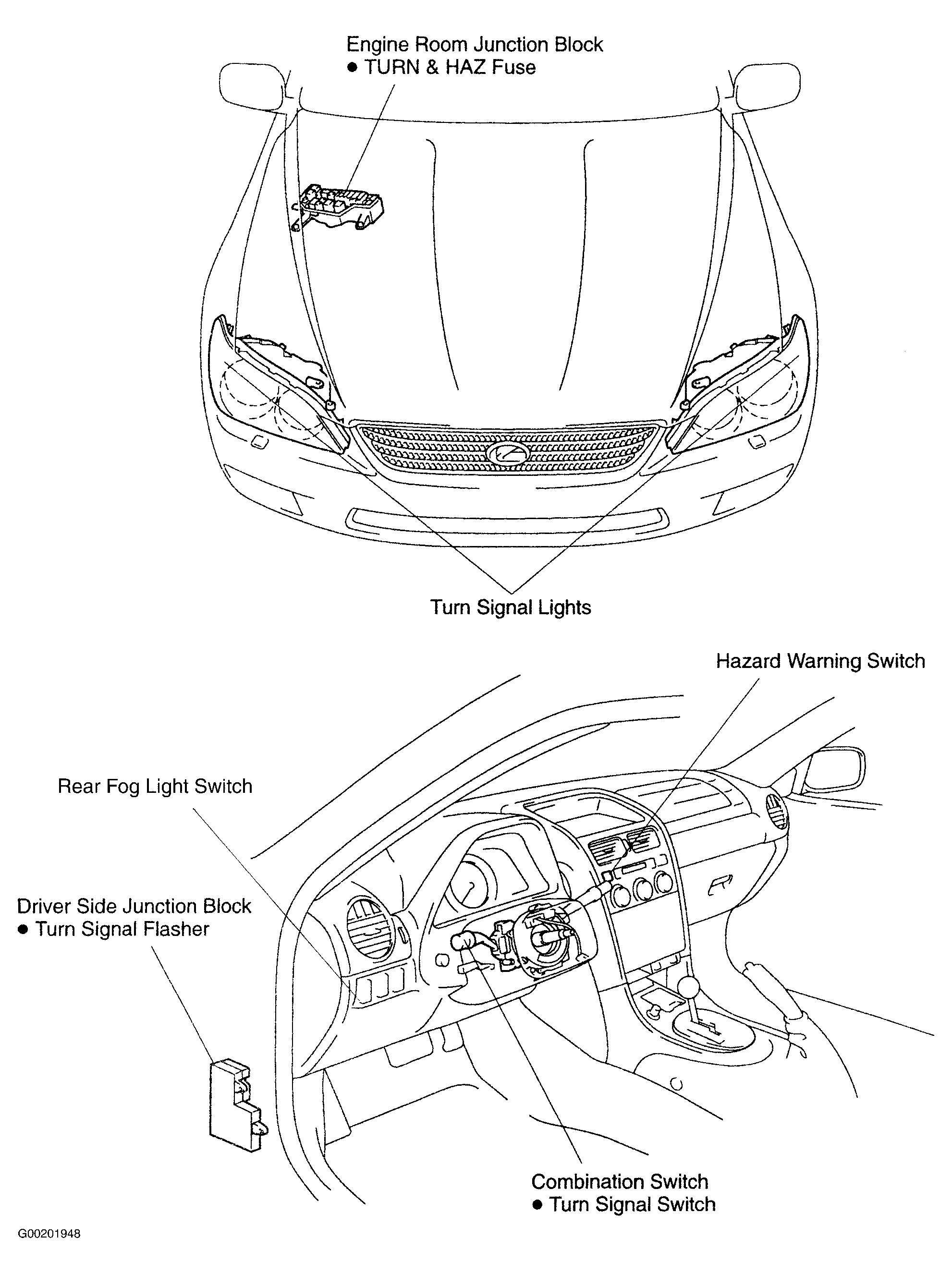

| Combination Switch | Fig 1 |
| Daytime Running Light Main Relay | Behind Left Side Of Instrument Panel |
| Front Fog Light Relay | In Passenger Side J/B |
| Hazard Warning Switch | Fig 1 |
| Headlight Control Relay | In Engine Room J/B |
| Headlight Dimmer (DRL No. 2) Relay | In Engine Room No. 3 R/B |

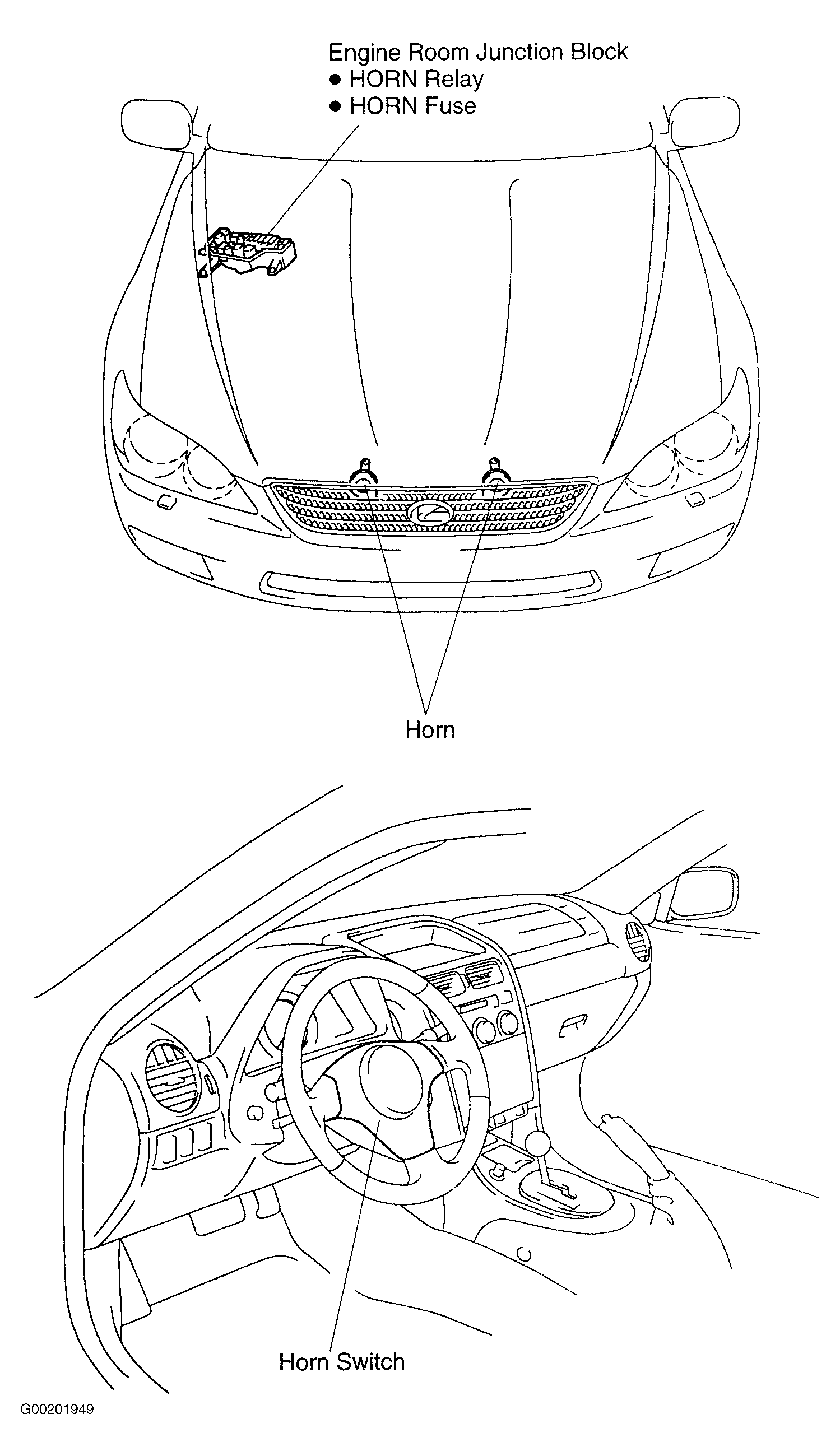

| HORN Fuse (Engine Room J/B) | Fig 2 |
| Horn Relay (Engine Room No. 2 R/B) | Fig 2 |
| Horn Switch | Fig 2 |
| Taillight Control Relay | In Driver Side J/B |
| TURN & HAZ Fuse (Engine Room J/B) | Fig 1 |
| Turn Signal Flasher Relay (Driver Side J/B) | Fig 1 |
