Electrical Component Locator: Switches
SWITCHES LOCATION
| Component | Component Location |
|---|---|
| A/C Triple Pressure Switch (A/C Dual & Single Pressure Switch) (2.2L CNG) | On right front of engine compartment. See Figure. |
| A/C Triple Pressure Switch (A/C Dual & Single Pressure Switch) (2.2L Gasoline) | On right front of engine compartment. See Figure. |
| A/C Triple Pressure Switch (A/C Dual & Single Pressure Switch) (3.0L) | On right front of engine compartment. See Figure. |
| A/T Indicator Light Switch (2.2L CNG) | On transaxle. |
| A/T Indicator Light Switch (2.2L Gasoline) | On transaxle. See Figure. |
| A/T Indicator Light Switch (3.0L) | On transaxle. See Figure. |
| Back-Up Light Switch (2.2L CNG) | On transaxle. |
| Back-Up Light Switch (2.2L Gasoline) | On transaxle. See Figure. |
| Back-Up Light Switch (3.0L) | On transaxle. See Figure. |
| Brake Fluid Level Warning Switch (2.2L CNG) | On brake fluid reservoir. See Figure. |
| Brake Fluid Level Warning Switch (2.2L Gasoline) | On brake fluid reservoir. See Figure. |
| Brake Fluid Level Warning Switch (3.0L) | On brake fluid reservoir. See Figure. |
| Buckle Switch (Left) | On driver's seat belt buckle. |
| Clutch Start Switch | Behind left side of dash. |
| Cruise Control Clutch Switch | On bracket, above clutch pedal. |
| Engine Hood Courtesy Switch | On front of engine compartment. |

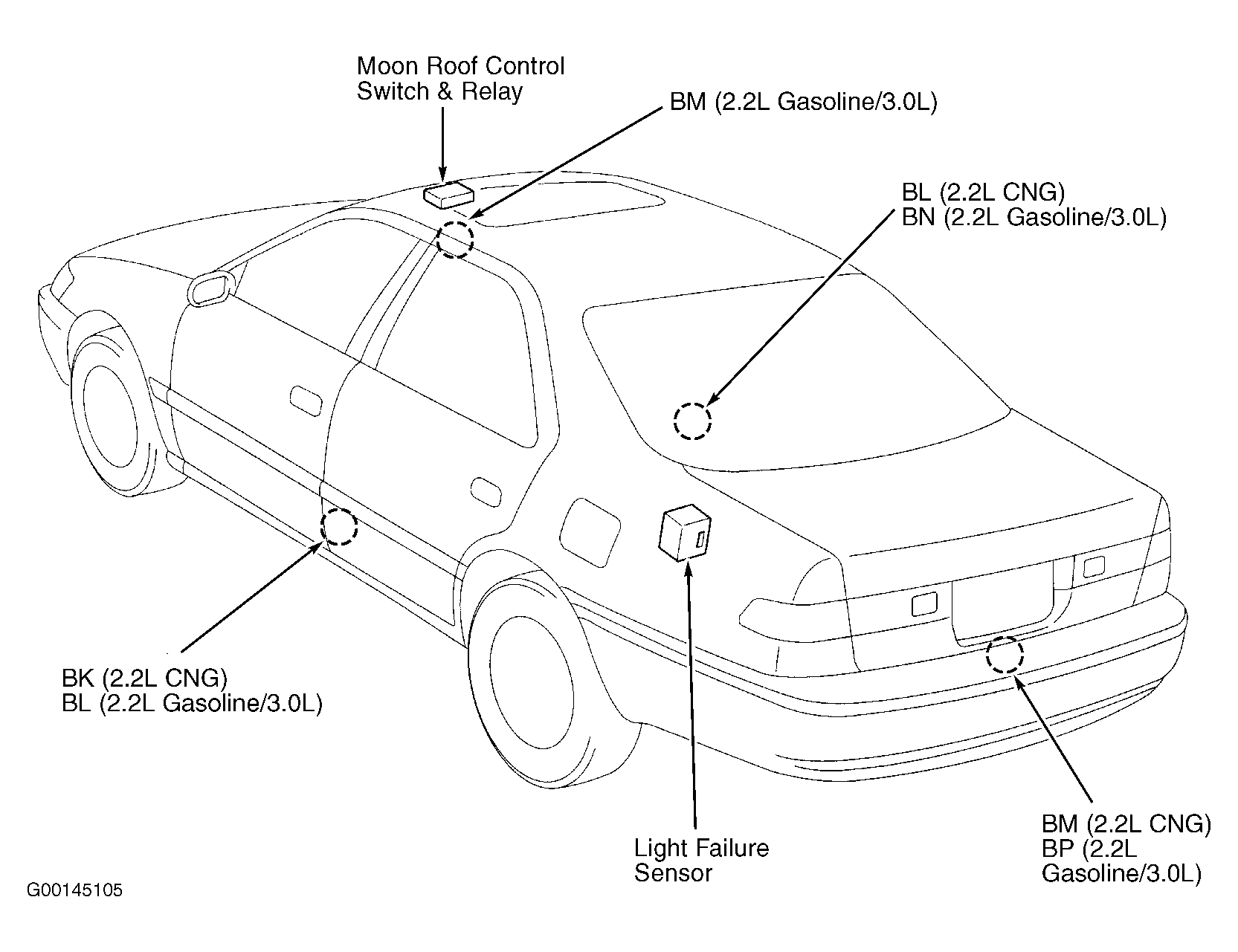

| Moon Roof Control Switch & Relay | On center of windshield header. See Figure. |
| Oil Pressure Switch (2.2L CNG) | On left rear of engine block. See Figure. |
| Oil Pressure Switch (2.2L Gasoline) | On left rear of engine block. See Figure. |
| Oil Pressure Switch (3.0L) | On lower left front of engine block. See Figure. |
| Parking Brake Switch | On base of parking brake lever. |
| Park/Neutral Position Switch (2.2L CNG) | On transaxle. See Figure. |
| Park/Neutral Position Switch (2.2L Gasoline) | On transaxle. See Figure. |
| Park/Neutral Position Switch (3.0L) | On transaxle. See Figure. |
| Power Steering Oil Pressure Switch (2.2L CNG) | On right front of engine. See Figure. |
| Power Steering Oil Pressure Switch (2.2L Gasoline) | On right front of engine. See Figure. |
| Power Steering Oil Pressure Switch (3.0L) | On right front of engine. See Figure. |
| Stoplight Switch | On bracket, above brake pedal. |
| Washer Level Warning Switch (2.2L CNG) | In washer fluid reservoir. |
| Washer Level Warning Switch (2.2L Gasoline) | In washer fluid reservoir. See Figure. |
| Washer Level Warning Switch (3.0L) | In washer fluid reservoir. See Figure. |
| Water Temperature Switch No. 1 (2.2L CNG) | On right front of engine compartment. See Figure. |
| Water Temperature Switch No. 1 (2.2L Gasoline) | On right front of engine compartment. See Figure. |
| Water Temperature Switch No. 1 (3.0L) | On right front of engine compartment. See Figure. |
| Water Temperature Switch No. 2 (3.0L) | On rear of engine. See Figure. |
