Electrical Component Locator: Splices
SPLICES
| Component | Component Location |
|---|---|
| B1 | In body harness, at center of windshield header. |
| B2 | In body harness, at center of windshield header. |
| B3 | In body harness, at center of windshield header. |
| B5 | In body harness, at upper left quarterpanel. |
| B6 | In body harness, at right front door sill. |
| B7 | In body harness, above left taillight. |
| B8 | In body harness, at center of trunk lid. |
| B9 | In body harness, at center rear of trunk lid. |
| B10 | In body harness, at center rear of trunk lid. |
| B11 | In body harness, at rear center of trunk. |
| B12 | In body harness, under driver's seat. |
| B13 | In body harness, inside driver's door. |

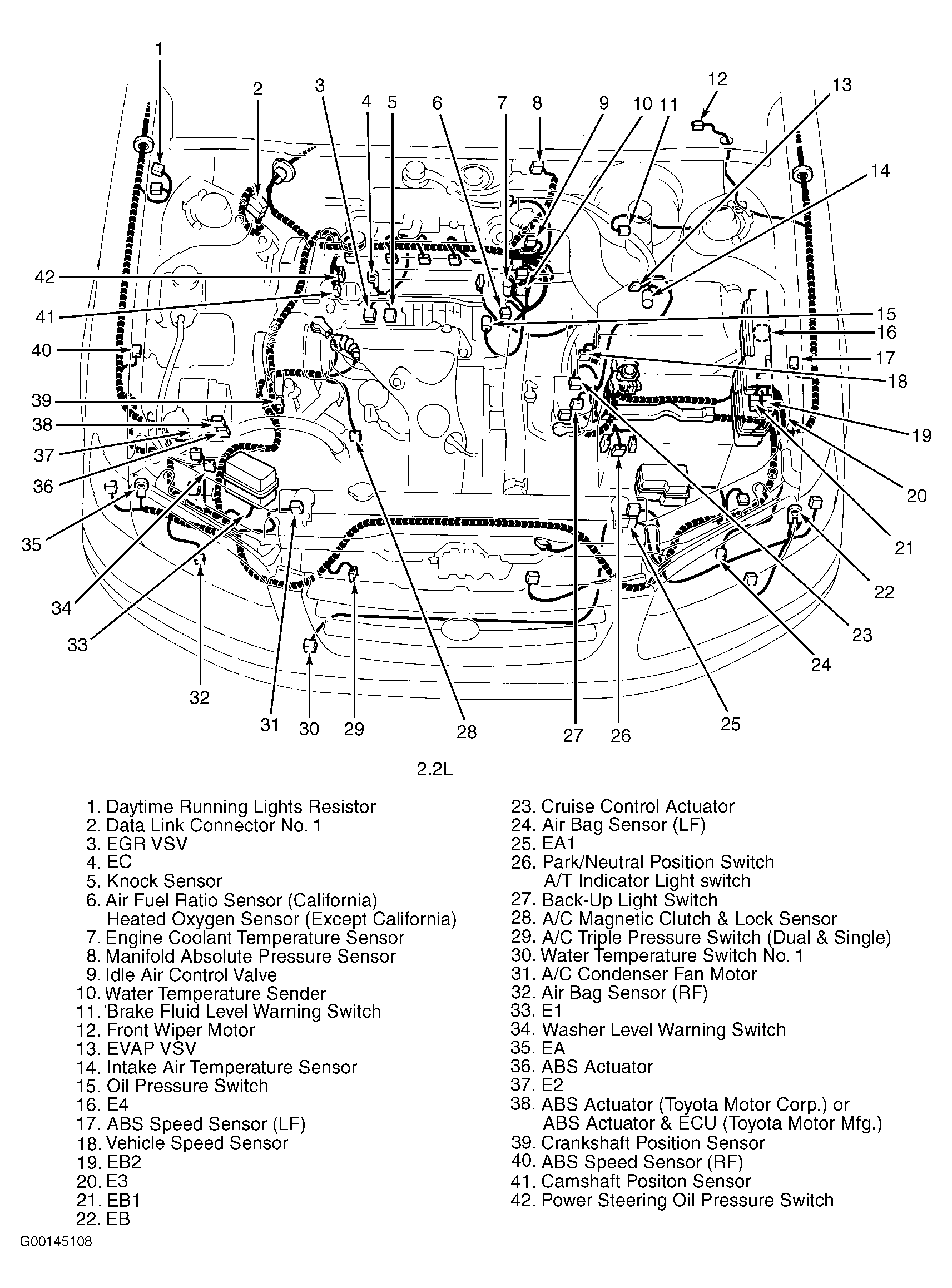

| E1 (2.2L) | In engine compartment harness, behind right headlight. See Figure. |

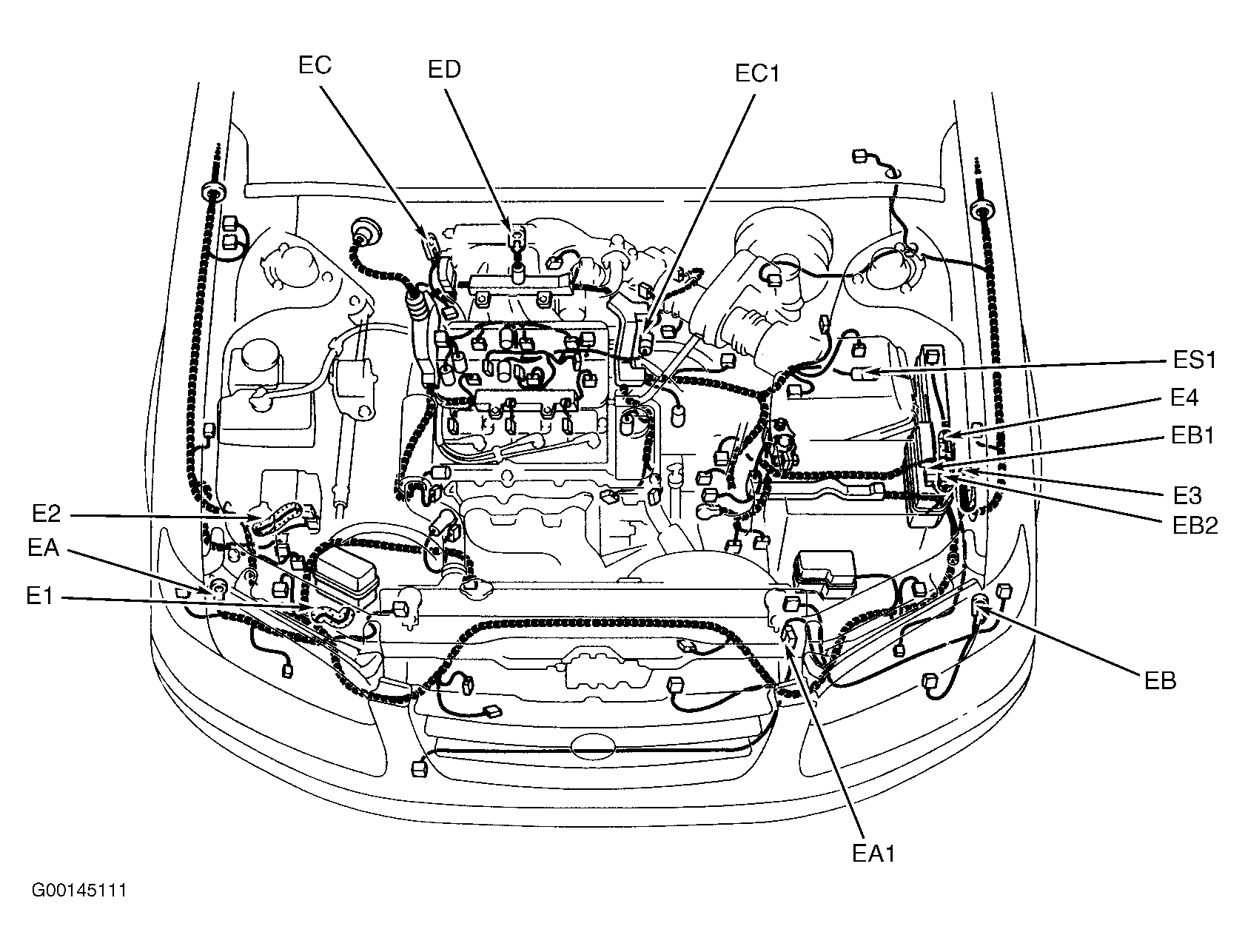

| E1 (3.0L) | In engine compartment harness, behind right headlight. See Figure. |
| E2 (2.2L) | In engine compartment harness, behind right headlight. See Figure. |
| E2 (3.0L) | In engine compartment harness, behind right headlight. See Figure. |
| E3 (2.2L) | In engine compartment harness, at left fender. See Figure. |
| E3 (3.0L) | In engine compartment harness, at left fender. See Figure. |
| E4 (2.2L) | In engine compartment harness, at left fender. See Figure. |
| E4 (3.0L) | In engine compartment harness, at left fender. See Figure. |
| I1 | In dash harness, at left side of dash. |
| I2 | In dash harness, at right side of dash. |
| I3 | In dash harness, at center of dash. |
| I4 | In dash harness, at right side of dash. |
| I7 | In dash harness, at center of dash. |
| I8 | In dash harness, at center of dash. |
| I9 | In dash harness, at center of dash. |
| I10 | In dash harness, at upper right side of dash. |
