Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |
|---|---|---|
| Fuse/Relay Blocks | ||
| Fuse/Relay Block No. 2 | Engine compartment, next to junction No. 2. | |
| Fuse/Relay Block No. 3 | Behind right kick panel. | |

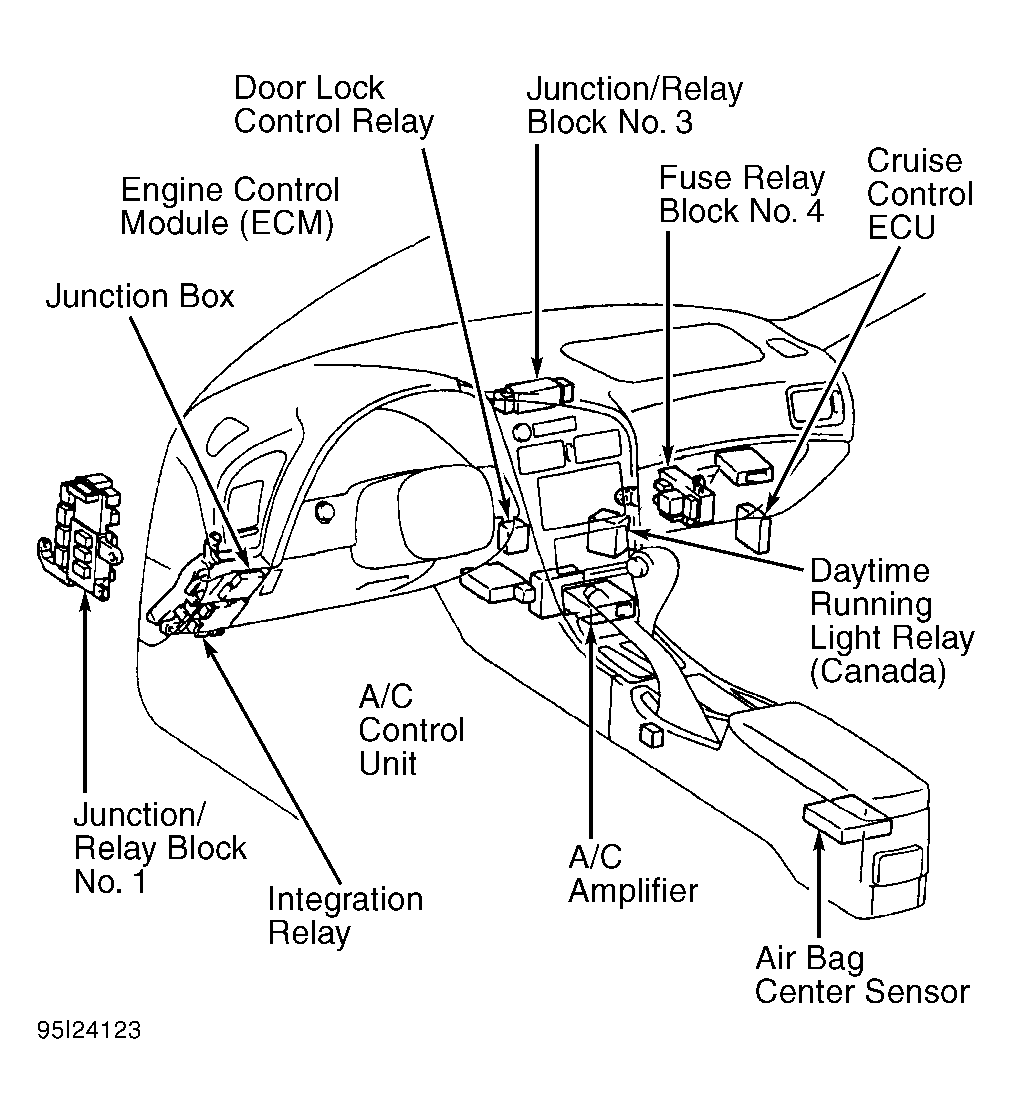

| Fuse/Relay Block No. 4 | Behind right kick panel. See Figure. | |
| Fuse/Relay Block No. 5 | Right front corner of engine compartment. | |
| Fuse/Relay Block No. 6 | Front of engine compartment. | |
| Junction/Relay Blocks | ||
| Junction/Relay Block No. 1 | Behind left kick panel. See Figure. | |
| Junction/Relay Block No. 2 | In engine compartment, near battery. | |
| Junction/Relay Block No. 3 | Behind left side of dash, behind instrument cluster. See Figure. | |
| Junction Box | Behind kick panel, next to block No. 1. See Figure. | |
