Choke Opener Diaphragm: Corolla

Check that choke linkage moves in accordance with applied vacuum. If a problem is found, replace choke opener. See Fig 1.

Fig 1: Inspecting Choke Opener (Corolla)
G119295Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

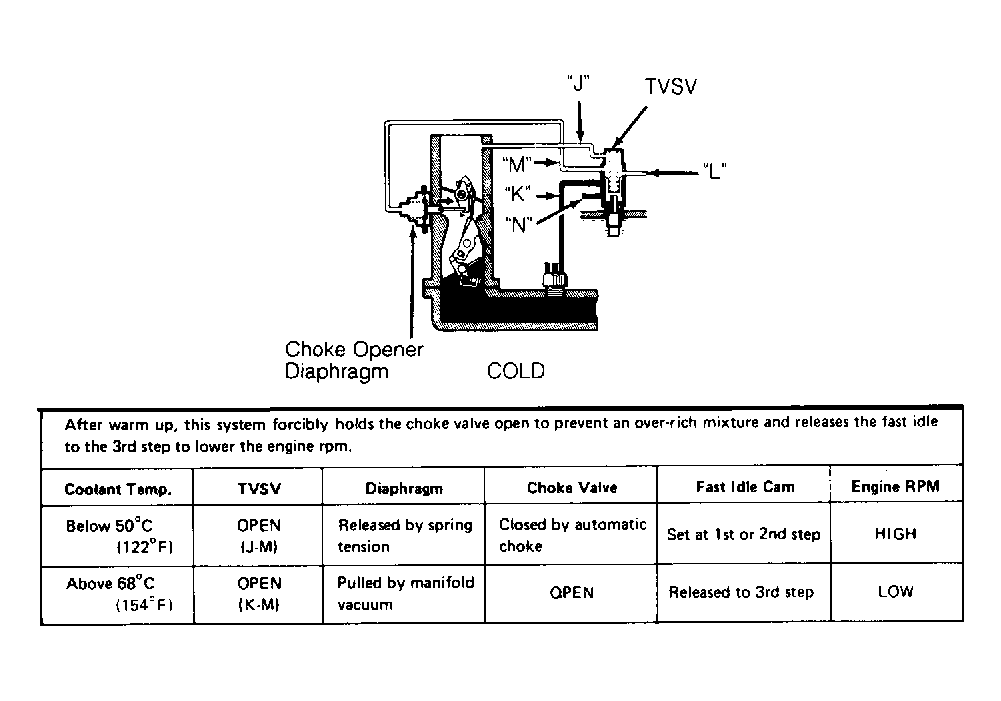

Fig 2: Choke Opener Components & Cold Parameters (Corolla)
G119296Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 3: Choke Opener Vacuum Diagram (Corolla)
G119297Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

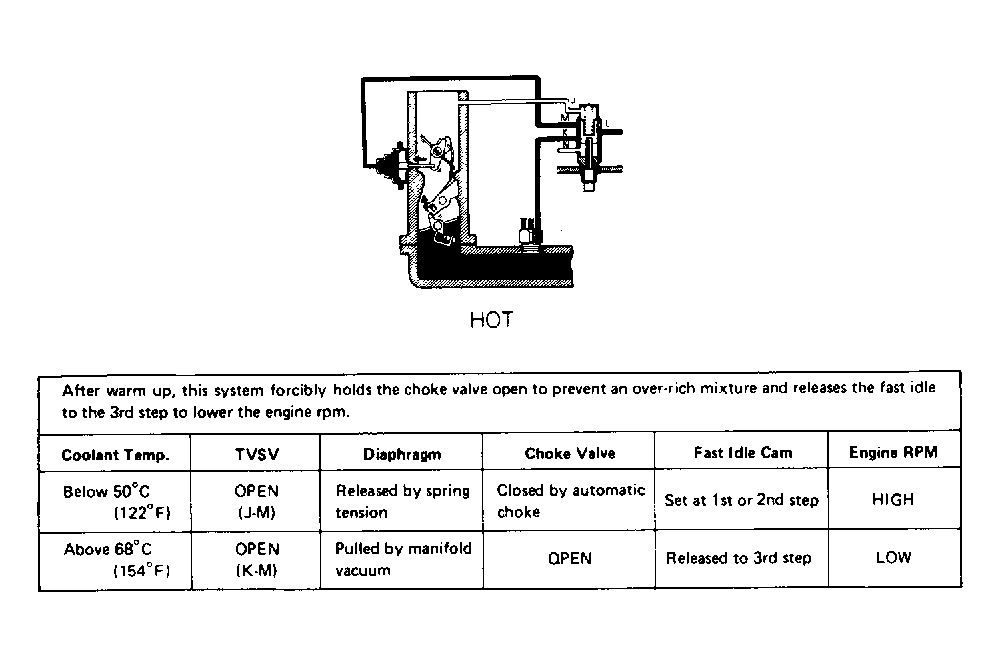

Fig 4: Choke Opener Component & Hot Parameters (Corolla)
G119298Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
