Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location |
|---|---|

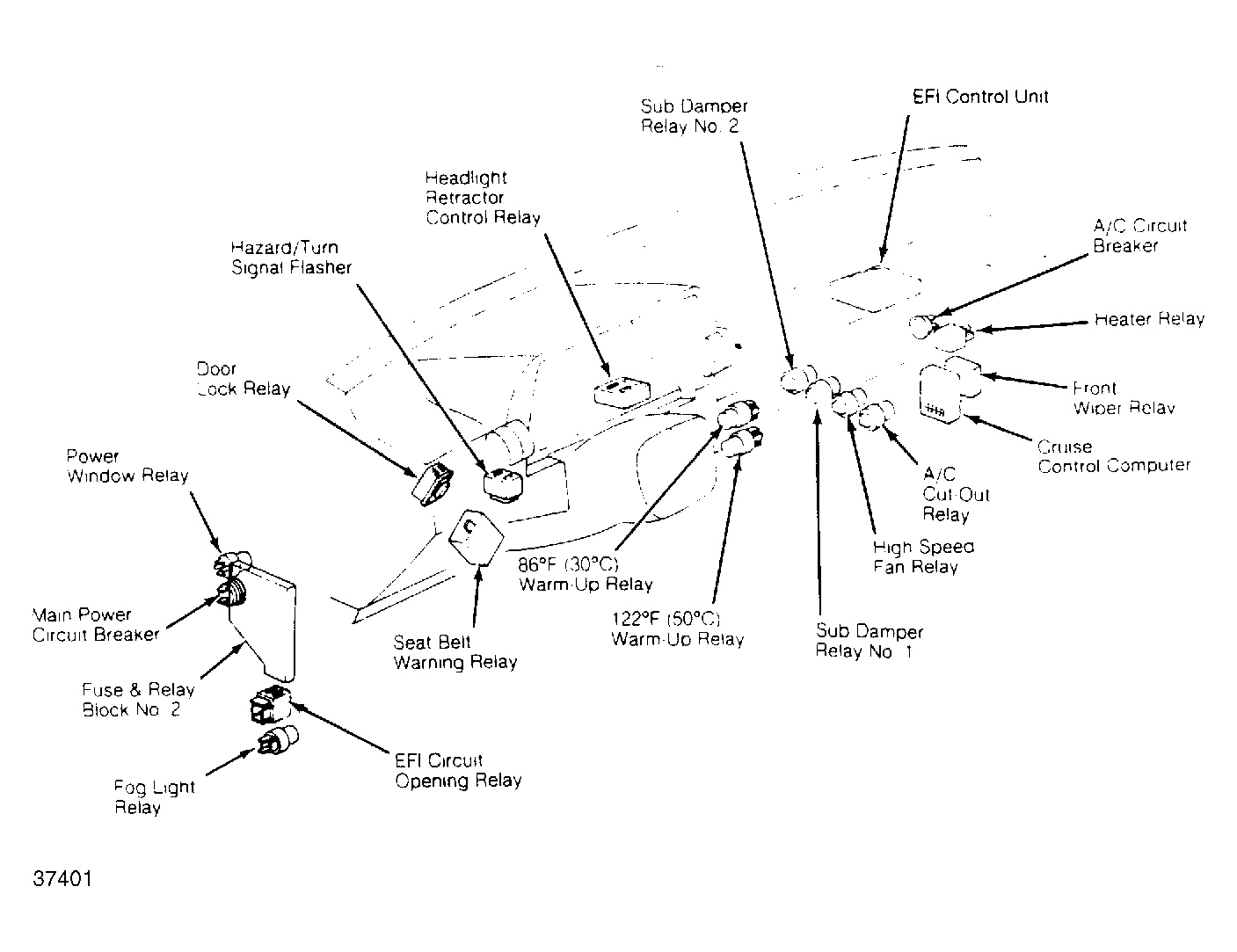

| A/C Circuit Breaker | Under right side of dash, to right of glove compartment. See Figure. |

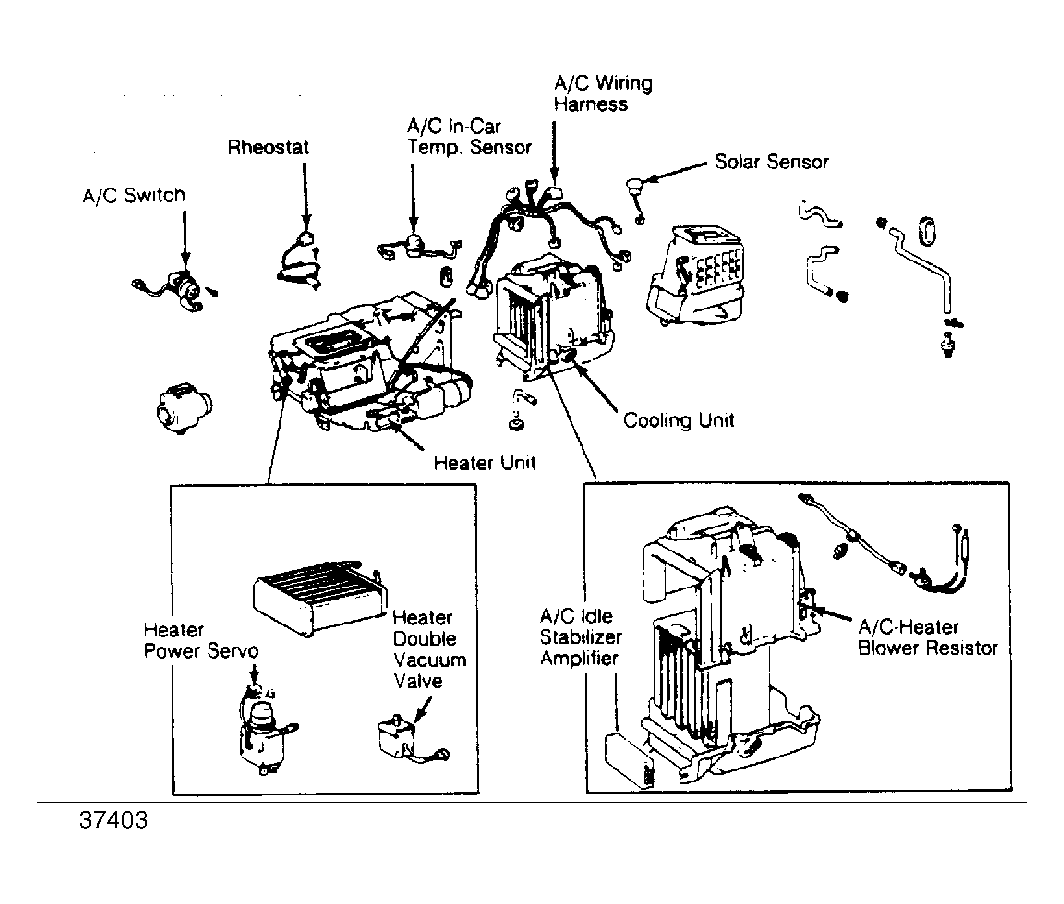

| A/C Idle Stabilizer Amplifier | Attached to bottom of evaporator housing. See Figure. |
| A/C-Heater Blower Resistor | On evaporator housing. See Figure. |

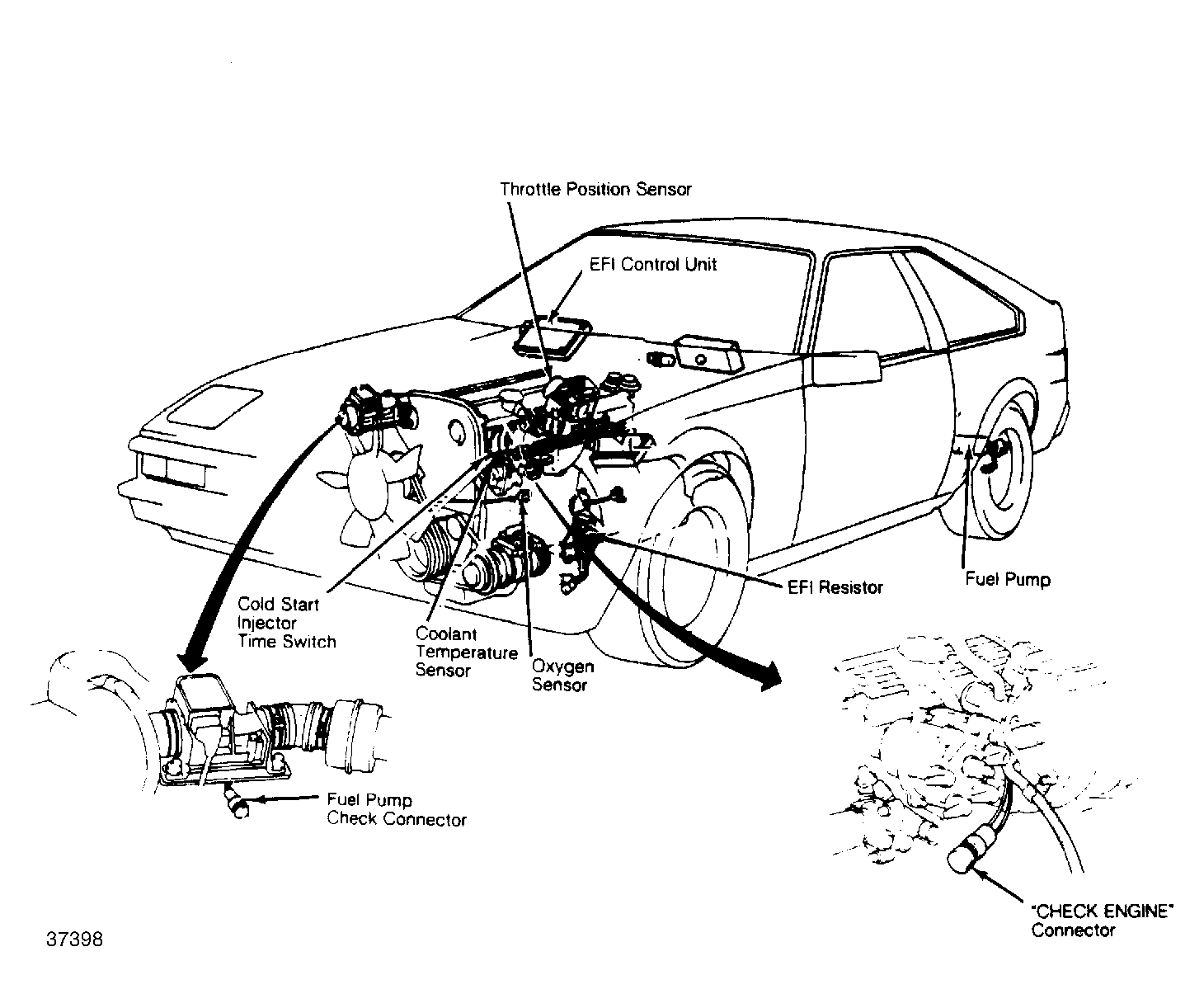

| "CHECK ENGINE" Connector | On left side of engine block, at rear of distributor. See Figure. |
| Cruise Control Actuator | At left rear corner of engine compartment. |
| Defogger Circuit Breaker | On fuse & relay block No. 2. |
| EFI Fusible Links | On fuse & relay block No. 1. |
| EFI Resistor | On front of left shock tower in engine compartment. See Figure. |
| EFI Service Connectors | Behind battery, on left shock tower. See Figure. |

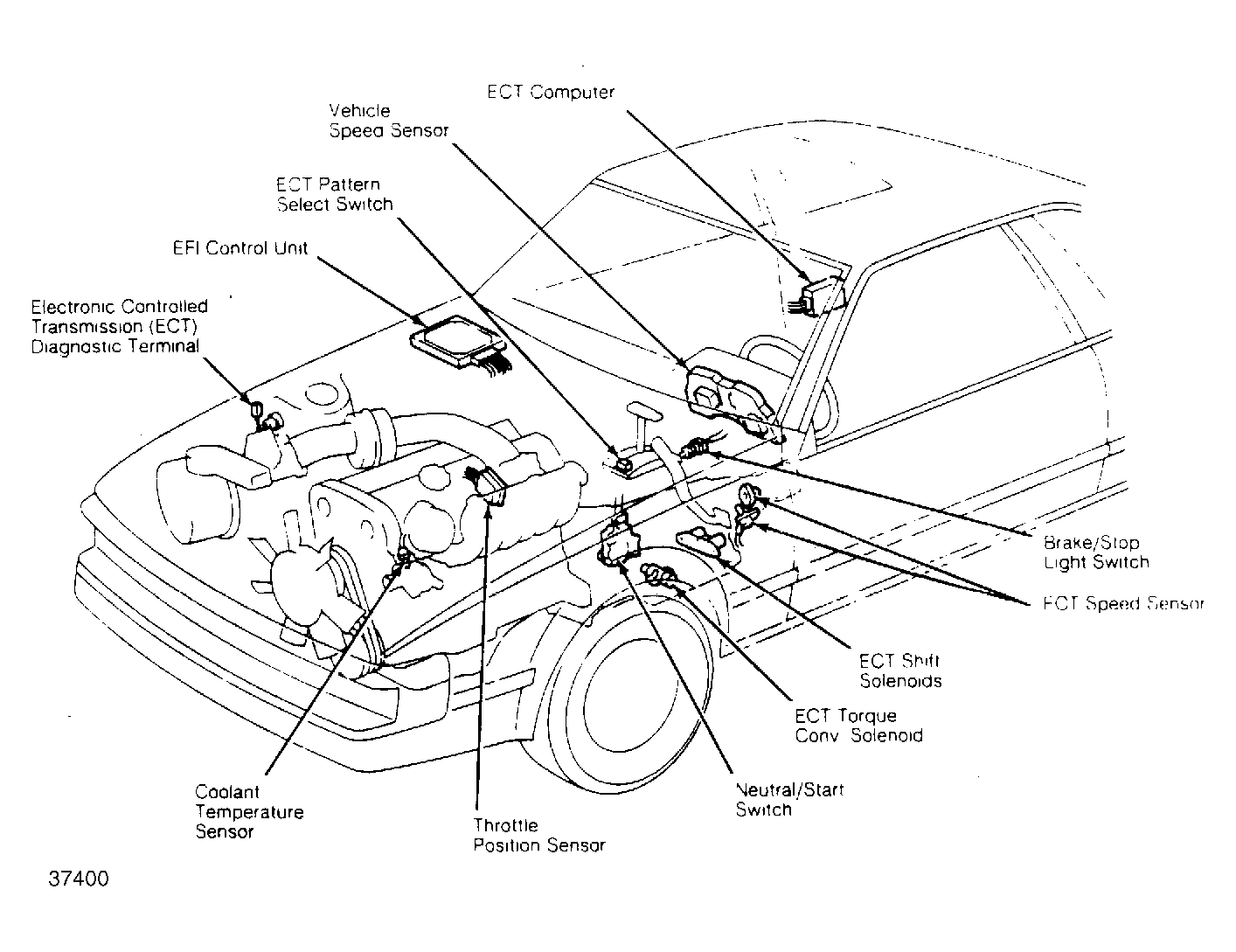

| Electronic Controlled Transmission (ECT) Diagnostic Terminal | Behind air flow meter, on right shock tower. See Figure. |
| Fuel Pump Check Connector | On right side of engine, under air flow meter. See Figure. |

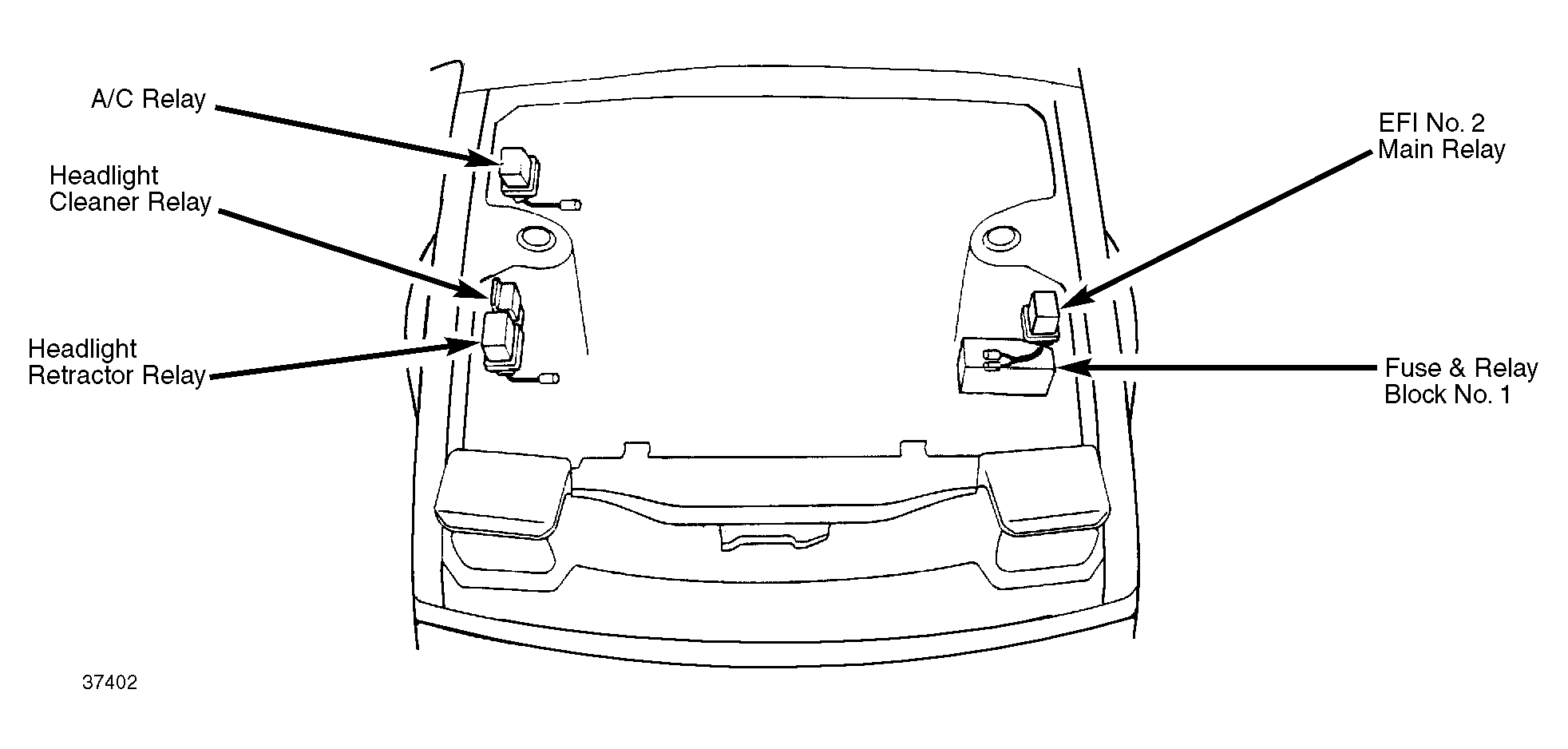

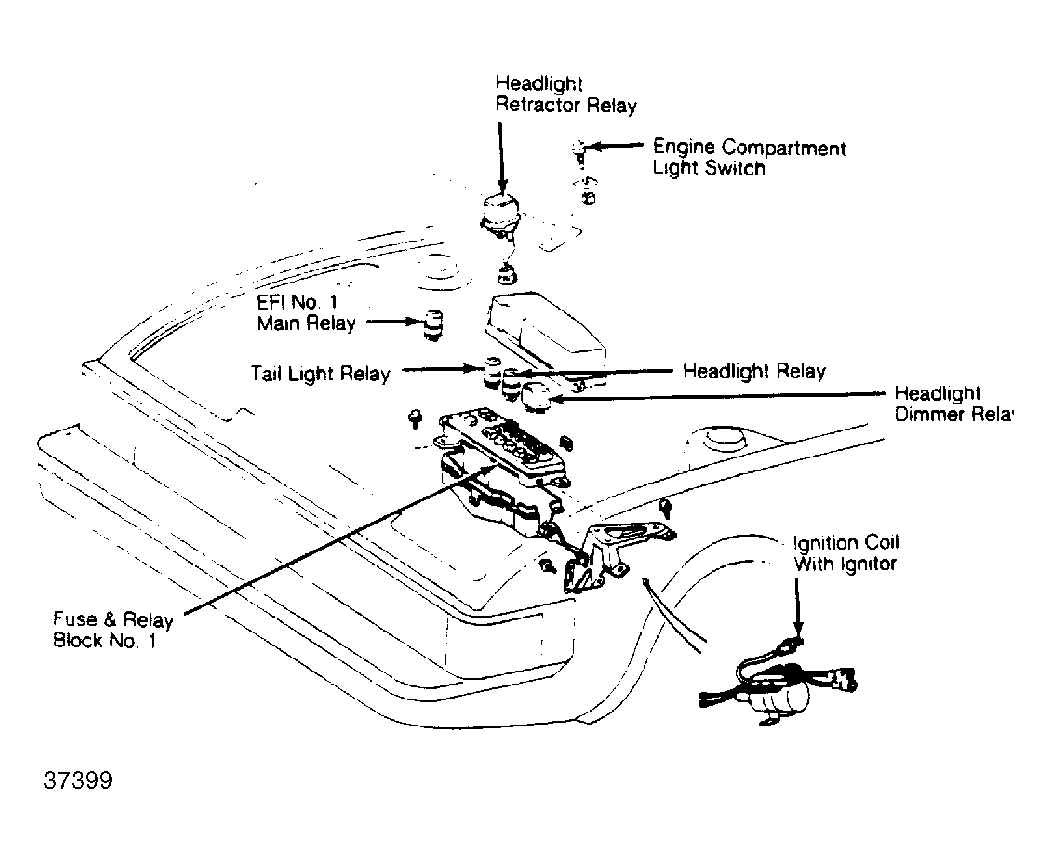

| Fuse & Relay Block No. 1 | Behind battery. See Figure & Figure . |
| Fuse & Relay Block No. 2 | Behind left kick panel. See Figure. |
| Hazard/Turn Signal Flasher | Under instrument cluster, above steering column. See Figure. |
| Heater Double Vacuum Valve | In heater unit. See Figure. |
| Heater Power Servo | In left side of heater unit. See Figure. |
| Main Power Circuit Breaker | Behind left kick panel. See Figure. |
