Riding Height

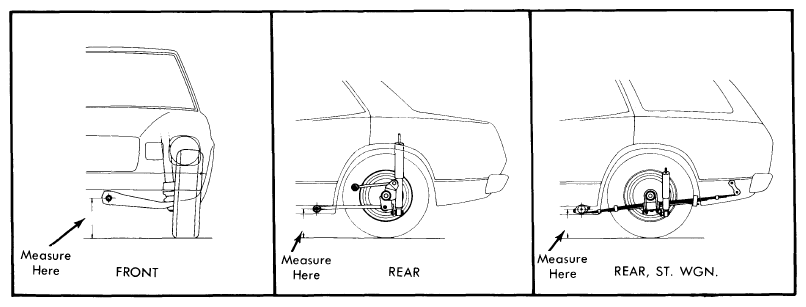

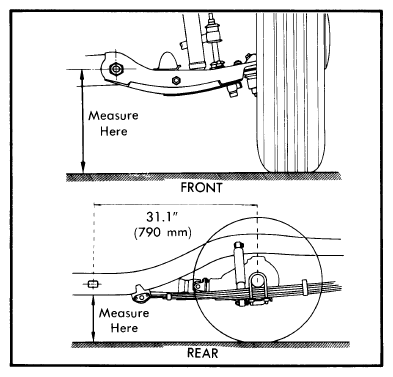

Before adjusting wheel alignment, check riding height. Riding height must be checked with vehicle on level surface. Bounce vehicle several times and allow suspension to settle. Check riding height as shown in Figure or Figure. If riding height is not within specifications listed in Riding Height Specifications table, check and repair or replace suspension components.
Riding Height Specifications(1)
| Application | Front In. (mm) | Rear In. (mm) | ||
|---|---|---|---|---|
| Celica & Supra | ||||
| 165SR14 | 9.2 (234) | 9.3 (235) | ||
| 175SR14 | 9.4 (239) | 9.5 (240) | ||
| 185/70SR14 | 9.3 (237) | 9.4 (238) | ||
| Corolla | ||||
| Station Wagon | ||||
| 165SR13 | 9.13 (232) | 9.1 (232) | ||
| All Others | ||||
| 6.45-13 | 9.3 (237) | 9.5 (241) | ||
| 165SR13 | 9.1 (230) | 9.2 (234) | ||
| 185/70SR13 | 9.1 (232) | 9.3 (236) | ||
| 185/70HR13 | 9.1 (232) | 9.3 (236) | ||
| Corona | ||||
| Station Wagon | ||||
| 5.60-13 | 9.1 (231) | 8.9 (225) | ||
| 6.45-13 | 9.0 (229) | 8.8 (223) | ||
| 165SR13 | 8.8 (223) | 8.5 (217) | ||
| 165SR14 | 9.3 (235) | 9.0 (229) | ||
| 175SR14 | 9.5 (241) | 9.3 (235) | ||
| All Others | ||||
| 5.60-13 | 9.1 (231) | 9.2 (233) | ||
| 6.45-13 | 9.0 (229) | 9.1 (231) | ||
| 165SR13 | 8.8 (223) | 8.9 (225) | ||
| 165SR14 | 9.3 (235) | 9.3 (237) | ||
| 175SR14 | 9.5 (241) | 9.6 (243) | ||
| Cressida | ||||
| Sedan | ||||
| All Tires | 9.1 (231) | 9.6 (243) | ||
| Station Wagon | ||||
| All Tires | 9.2 (233) | 9.8 (248) | ||
| Pickup (2-WD) | ||||
| 1/2 Ton | ||||
| 7.00-14 6PR | 10.3 (261) | 11.4 (288) | ||
| 185SR14 4PR | 9.8 (250) | 10.7 (270) | ||
| E78-14 (B) | 10.0 (254) | 11.1 (281) | ||
| ER78-14 (B) | 9.9 (251) | 10.7 (271) | ||
| 3/4 Ton | ||||
| 7.50-14 6PR | 11.0 (278) | 12.0 (305) | ||
| Starlet | ||||
| Sedan | ||||
| 145SR13 | 9.0 (230) | 9.0 (230) | ||
| Wagon | ||||
| 6.15-13 6PR | 9.2 (234) | 9.3 (235) | ||
| 155SR13 | 9.1 (231) | 9.1 (231) | ||
| 5.00-12 8PR | 9.1 (231) | 9.1 (231) | ||
| 155SR12 | 8.6 (218) | 8.6 (218) | ||
| Tercel | ||||
| 155-13 & | ||||
| 6.15-13 4PR | 8.8 (224) | 10.5 (266) | ||
| 155SR12 | 8.2 (208) | 9.8 (250) | ||
| 165/70SR13 | 8.5 (217) | 10.2 (259) | ||
| (1) - According to tire size. | ||||
