Alternators - NIPPONDENSO: Description

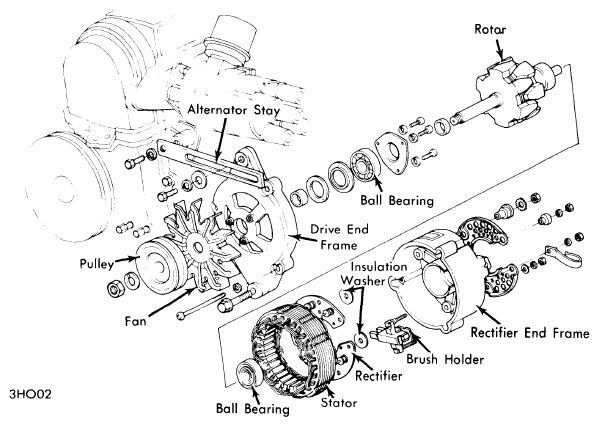

Nippondenso alternators are conventional, three-phase, self-rectifying type alternators. Six diodes (three positive and three negative) are used to rectify current.
APPLICATION
| Model |
Part No. |
| Honda |
38760 634 811 |
| Toyota |
|
| |
3K-C Standard |
|
| |
|
To 4/74 |
27020 24020 |
| |
|
From 4/74 |
27020 12011 |
| |
3K-C Optional |
|
| |
|
To 4/74 |
27020 24031 |
| |
|
From 4/74 |
27020 36021 |
| |
2T-C |
|
| |
|
To 4/74 |
27020 25010 |
| |
|
From 4/74 |
27020 36021 |
| |
18R-C |
|
| |
|
Celica & Corona |
27020 36041 |
| |
|
Hilux Pickup |
27020 36021 |
| |
4M |
|
| |
|
Federal |
27020 45030 |
| |
|
California |
27020 45021 |
| |
F |
|
| |
|
Standard |
|
| |
|
|
To 1/74 |
27020 60070 |
| |
|
|
From 1/74 |
27020 60071 |
| |
|
Optional |
27020 60040 |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002 SPECIFICATIONS
| Rated Output @ 3500 RPM |
| Application |
Amps. |
Volts |
| 27020 12011 |
25 |
14 |
| 27020 24020 |
25 |
14 |
| 27020 24031 |
35 |
14 |
| 27020 25010 |
40 |
14 |
| 27020 36021 |
40 |
14 |
| 27020 36041 |
45 |
14 |
| 27020 45021 |
45 |
14 |
| 27020 45030 |
55 |
14 |
| 27020 60040 |
55 |
14 |
| 27020 60070 |
40 |
14 |
| 27020 60071 |
40 |
14 |
| Honda |
40 |
14 |
COIL RESISTANCE (OHMS)
| Application |
Rotor |
| 27020 12011 |
4.2 |
| 27020 24020 |
4.2 |
| 27020 24031 |
4.2 |
| 27020 25010 |
4.2 |
| 27020 36021 |
4.2 |
| 27020 36041 |
4.2 |
| 27020 45021 |
3.2-4.2 |
| 27020 45030 |
3.2-4.2 |
| 27020 60040 |
4.2 |
| 27020 60070 |
4.2 |
| 27020 60071 |
4.2 |
| Honda |
.... |
MINIMUM BRUSH LENGTH
| Application |
In. (mm) |
| 27020 12011 |
.35 (9) |
| 27020 24020 |
.35 (9) |
| 27020 24031 |
.35 (9) |
| 27020 25010 |
.34 (8.5) |
| 27020 36021 |
.35 (9) |
| 27020 36041 |
.22 (5.5) |
| 27020 45021 |
.34 (8.5) |
| 27020 45030 |
.34 (8.5) |
| 27020 60040 |
.22 (5.5) |
| 27020 60070 |
.22 (5.5) |
| 27020 60071 |
.22 (5.5) |
| Honda |
.22 (5.5) |
