Power Steering Pump Inlet Pipe Replacement
WARNING: This page is about a different car, the 2007 Suzuki XL7. However, it is still accessible from the selected car via links, so may be relevant.

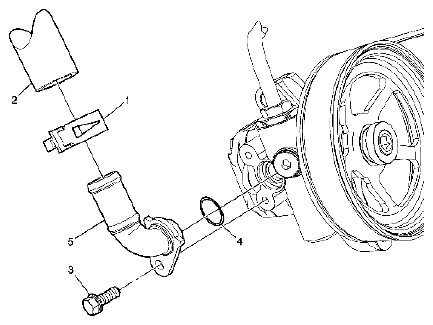

COMPONENT REFERENCE TABLE
| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the right front tire/wheel assembly. Refer to REMOVAL PROCEDURE . |
|
| 1 | Power Steering Fluid Reservoir Outlet Hose Clamp |
| 2 | Power Steering Fluid Reservoir Outlet Hose |
| 3 | Power Steering Pump Inlet Pipe Bolt
CAUTION:
Refer to FASTENER NOTICE
. Tightening torque Tighten to 8 N.m (71 lb in). |
| 4 | Power Steering Pump Inlet Pipe Seal Tip: Discard the O-ring seal and use a NEW O-ring seal prior to installation. |
| 5 | Power Steering Pump Inlet Pipe Procedure Fill and bleed the power steering system. Refer to POWER STEERING SYSTEM BLEEDING . |
