Power Door Lock Switch Replacement

WARNING: This page is about a different car, the 2007 Suzuki XL7. However, it is still accessible from the selected car via links, so may be relevant.

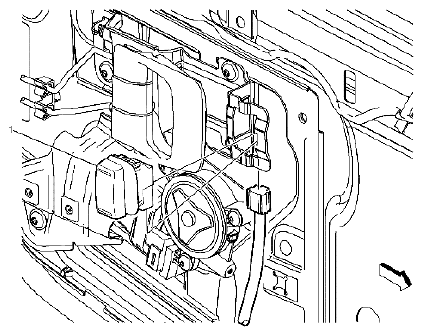

Fig 1: Power Door Lock Switch Component And Placement
G04844524Courtesy of SUZUKI OF AMERICA CORP.
POWER DOOR LOCK SWITCH REPLACEMENT REFERENCE

Callout Component Name
Preliminary Procedure
  1. Remove front door extension trim panel. Refer to UPPER EXTENSION TRIM PANEL REPLACEMENT (FRONT SIDE DOOR) .
  2. Remove front door handle bezel. Refer to DOOR HANDLE BEZEL REPLACEMENT .
  3. Remove front door trim panel. Refer to FRONT SIDE DOOR TRIM PANEL REPLACEMENT .
1 Front Side Door Locking System Switch Assembly
  1. Disconnect electrical connector.
  2. Use a flat-bladed tool to pry switch from door handle assembly.
