Instrument Panel Dimmer Switch Replacement
WARNING: This page is about a different car, the 2007 Suzuki XL7. However, it is still accessible from the selected car via links, so may be relevant.

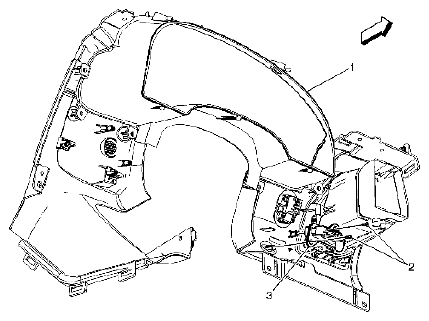

Fig 1: Identifying Instrument Panel Lower Left Trim Panel Assembly, Instrument Panel Dimmer Switch Assembly & Screws
INSTRUMENT PANEL DIMMER SWITCH REPLACEMENT REFERENCE
| Callout | Component Name |
|---|---|
| 1 | Instrument Panel Lower Left Trim Panel Assembly Refer to INSTRUMENT PANEL LOWER TRIM PANEL REPLACEMENT - LEFT SIDE . |
| 2 | Instrument Panel Dimmer Switch Screw (Qty: 2) Tightening torque 2 N.m (18 lb in)
CAUTION:
Refer to FASTENER NOTICE
.
|
| 3 | Instrument Panel Dimmer Switch Assembly |
