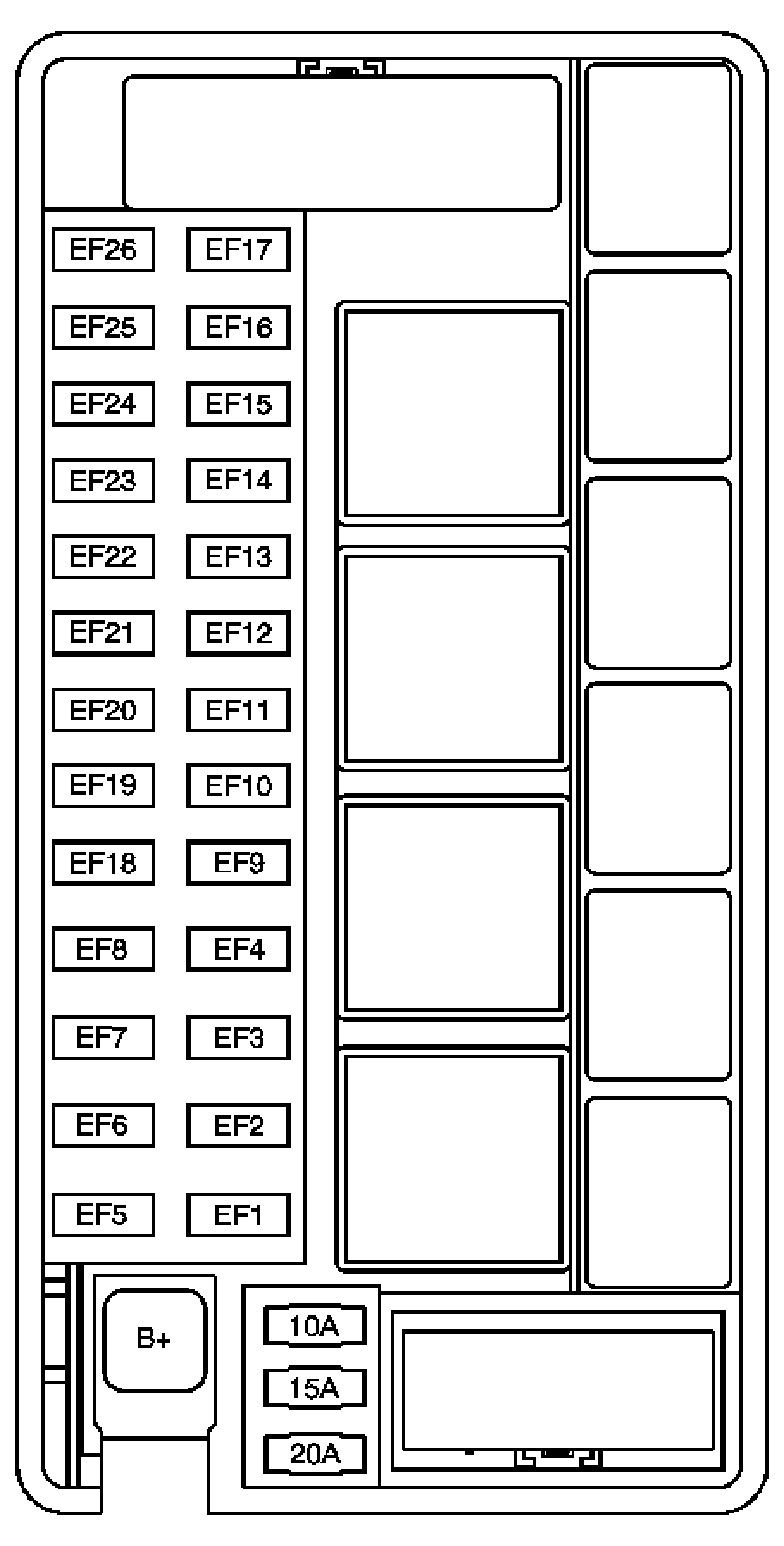

Fuse Block - Underhood

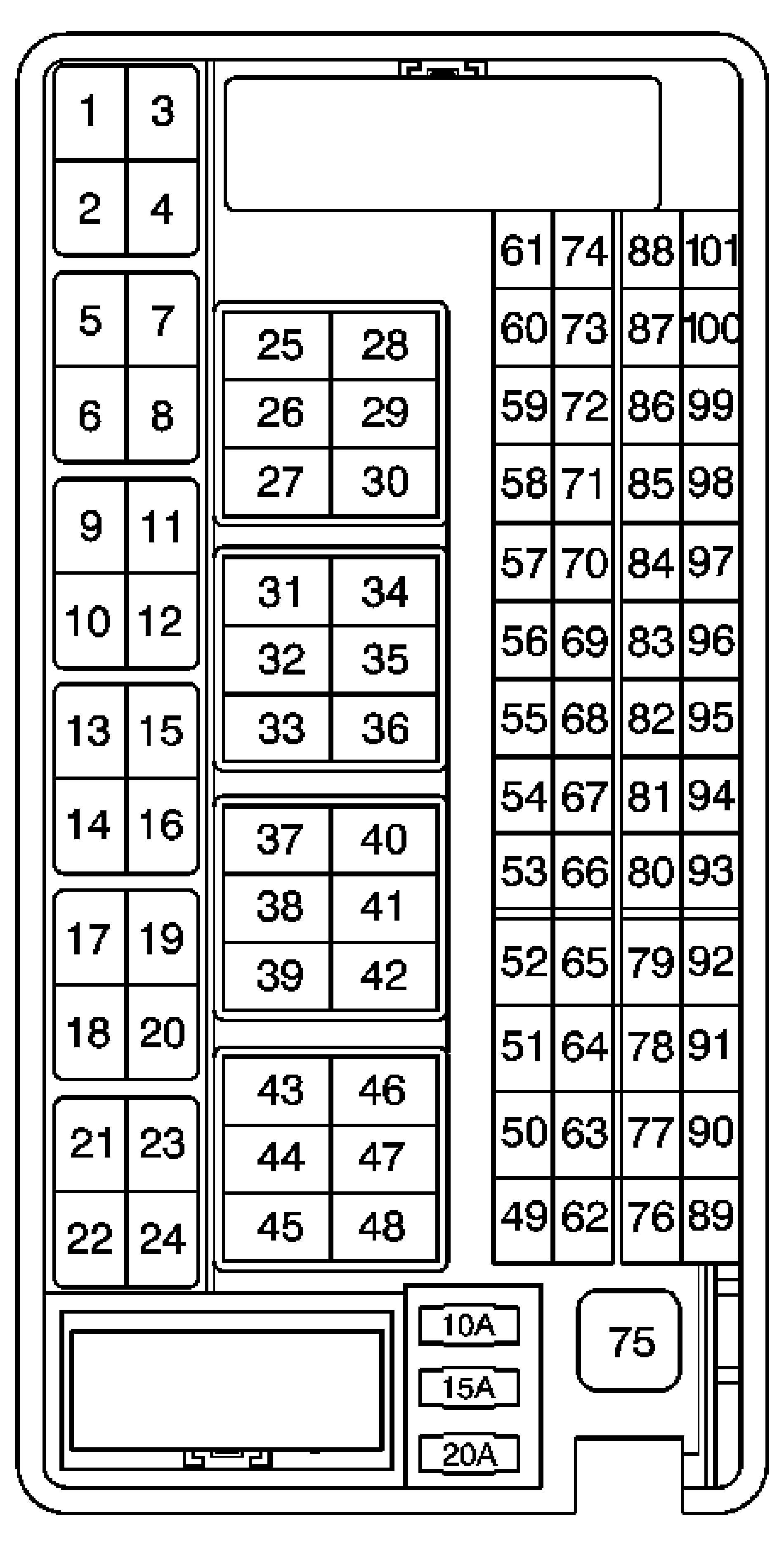

Fuse Block - Underhood Wire Entry
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | GY | 2100 | Ignition 2 Voltage (1.4L, 1.5L 1.6L) |
| 2 | BN | 409 | Cooling Fan Motor Supply Voltage |
| 3 | RD | 532 | Cooling Fan Motor Supply Voltage |
| 4 | D-GN | 335 | Low Speed Cooling Fan Relay Control |
| 5 | BN | 1541 | Ignition 1 Voltage |
| 6 | YE/D-GN | 712 | Left Headlamp Low Beam Supply Voltage |
| YE/D-GN | 712 | Left Headlamp Low Beam Supply Voltage | |
| 7 | PK | 39 | Battery Positive Voltage |
| 8 | WH | 352 | Headlamp Relay Coil Supply Voltage |
| 9 | WH/YE | 318 | Front Fog Lamp Supply Voltage |
| 10 | L-BU | 1769 | Fog Lamp Switch Supply Voltage |
| 11 | OG | 1740 | Battery Positive Voltage |
| 12 | BK | 50 | Ground |
| L-GN | 319 | Left Hand High Beam Supply Voltage (North America) | |
| 13 | YE/BK | 497 | Fuel Pump Relay Control |
| 14 | OG | 1940 | Battery Positive Voltage |
| 15 | L-BU | 1723 | Fuel Pump Supply Voltage |
| 16 | PK | 239 | Ignition 1 Voltage |
| BK | 50 | Ground (1.4L, 1.6L) | |
| 17 | D-GN | 67 | A/C Compressor Clutch Coil Supply Voltage |
| 18 | L-BU/BK | 812 | A/C Compressor Clutch Supply Voltage |
| 19 | D-GN | 59 | Battery Positive Voltage |
| 20 | L-GN | 459 | Ignition 3 Voltage |
| 21 | BN | 9 | Battery Positive Voltage |
| 22 | L-BN | 74 | Park Lamp Switch Signal |
| 23 | BN | 9 | Battery Positive Voltage |
| 24 | BN | 1080 | Park Lamp Relay Control |
| 25 | WH/BK | 1346 | Headlamp Relay Supply Voltage |
| 26 | - | - | Not Used |
| 27 | PK | 39 | Battery Positive Voltage |
| 28 | GY/D-GN | 711 | Left Headlamp High Beam Supply Voltage |
| 29 | BN | 1541 | Ignition 3 Voltage |
| 30 | BK | 150 | Ground |
| 31 | - | - | Not Used |
| 32 | OG | 542 | Battery Positive Voltage |
| 33 | BN | 41 | Battery Positive Voltage |
| 34 | D-GN/YE | 2100 | Ignition 3 Voltage |
| 35 | GY | 473 | High Speed Cooling Fan Relay Control (1.4L, 1.5L, 1.6L) |
| BN | 1741 | Main Relay Coil Supply Voltage | |
| 36 | PU | 532 | Cooling Fan Motor Supply Voltage (1.4L, 1.5L, 1.6L) |
| 37 | BK | 150 | Ground (1.4L, 1.5L, 1.6L) |
| 38 | L-BU | 504 | Accessory Voltage (w/Dual Fans) (1.4L, 1.5L, 1.6L) |
| 39 | D-GN/YE | 2100 | Ignition 3 Voltage (1.4L, 1.5L 1.6L) |
| BN | 409 | Battery Positive Voltage | |
| 40 | GY | 473 | High Speed Cooling Fan Relay Control |
| GY | 473 | High Speed Cooling Fan Relay Control (w/Dual Fans) (1.4L, 1.5L, 1.6L) | |
| 41 | - | - | Not Used |
| 42 | RD | 532 | Battery Positive Voltage |
| 43 | PU | 532 | Battery Positive Voltage |
| PU | 532 | Battery Positive Voltage (w/Dual Fans) | |
| 45 | OG | 542 | Battery Positive Voltage |
| 47 | RD | 532 | Battery Positive Voltage |
| 48 | RD | 42 | Battery Positive Voltage |
| 49 | OG | 1740 | Battery Positive Voltage |
| 50 | OG | 1940 | Battery Positive Voltage |
| 51 | OG | 1440 | Battery Positive Voltage |
| OG | 1440 | Battery Positive Voltage (w/RKE) | |
| BN | 641 | Battery Positive Voltage (w/RKE and Siren) | |
| 52 | BN | 741 | Battery Positive Voltage |
| 53 | - | - | Not Used |
| 54 | PU/WH | 709 | Left Park Lamp Supply Voltage |
| 55 | PU/WH | 309 | Right Park Lamp Supply Voltage |
| 56 | L-GN | 319 | Left Hand High Beam Supply Voltage (1.4L, 1.5L, 1.6L - LHD) |
| 57 | - | - | Not Used |
| 58 | - | - | Battery Positive Voltage - BUS |
| 59 | - | - | Battery Positive Voltage - BUS |
| 60 | - | - | Battery Positive Voltage - BUS |
| 61 | - | - | Battery Positive Voltage - BUS |
| 62 | - | - | Battery Positive Voltage - BUS |
| 63 | - | - | Battery Positive Voltage - BUS |
| 64 | - | - | Battery Positive Voltage - BUS |
| 65 | - | - | Battery Positive Voltage - BUS |
| 66 | - | - | Not Used |
| 67 | - | - | Left Park Lamp Supply Voltage - BUS |
| 68 | L-BU | 74 | Park Lamp Switch Signal |
| 69 | GY/D-GN | 711 | Left Headlamp High Beam Supply Voltage (1.4L, 1.5L, 1.6L - LHD) |
| 70 | - | - | Not Used |
| 71 | - | - | Battery Positive Voltage |
| 72 | RD/BK | 141 | Battery Positive Voltage |
| 73 | OG/BK | 142 | Battery Positive Voltage |
| 74 | YE | 143 | Battery Positive Voltage |
| 75 | RD/BK | 141 | Battery Positive Voltage |
| 76 | D-GN | 59 | Battery Positive Voltage |
| 77 | OG | 140 | Battery Positive Voltage (1.4L, 1.5L, 1.6L) |
| 78 | BN | 9 | Battery Positive Voltage |
| 79 | OG/D-GN | 1142 | Battery Positive Voltage |
| 80 | OG/BK | 540 | Battery Positive Voltage |
| 81 | PU/WH | 312 | Left Headlamp Low Beam Supply Voltage |
| PU/WH | 312 | Left Headlamp Low Beam Supply Voltage (w/Headlamp Leveling) | |
| 82 | YE | 712 | Right Headlamp Low Beam Supply Voltage |
| YE | 712 | Right Headlamp Low Beam Supply Voltage (w/Headlamp Leveling) | |
| 83 | PU | 311 | Left Headlamp High Beam Supply Voltage |
| 84 | GY | 711 | Right Headlamp High Beam Supply Voltage |
| 85 | - | - | Battery Positive Voltage - BUS |
| 86 | - | - | Battery Positive Voltage - BUS |
| 87 | - | - | Battery Positive Voltage - BUS |
| 88 | - | - | Battery Positive Voltage - BUS |
| 89 | - | - | Battery Positive Voltage - BUS |
| 90 | - | - | Battery Positive Voltage - BUS |
| 91 | - | - | Battery Positive Voltage - BUS |
| 92 | OG | 40 | Battery Positive Voltage |
| 93 | OG | 40 | Battery Positive Voltage |
| 94 | - | - | Right Headlamp High Beam Supply Voltage BUS |
| 95 | YE/D-GN | 712 | Right Headlamp Low Beam Supply Voltage |
| YE/D-GN | 712 | Right Headlamp Low Beam Supply Voltage | |
| 96 | - | - | Right Headlamp High Beam Supply Voltage BUS |
| 97 | GY/D-GN | 711 | Right Headlamp High Beam Supply Voltage |
| GY/D-GN | 711 | Right Headlamp High Beam Supply Voltage | |
