LEMON Manuals: Even more car manuals for everyone
Home >> Suzuki >> 2003 >> Vitara 2D Utility, 4WD, Automatic >> Repair and Diagnosis >> Transmission >> Transmission Control Systems >> Differential & 4WD System >> Front >> General Description >> 4WD Control System Circuit & Operation

4WD Control System Circuit & Operation

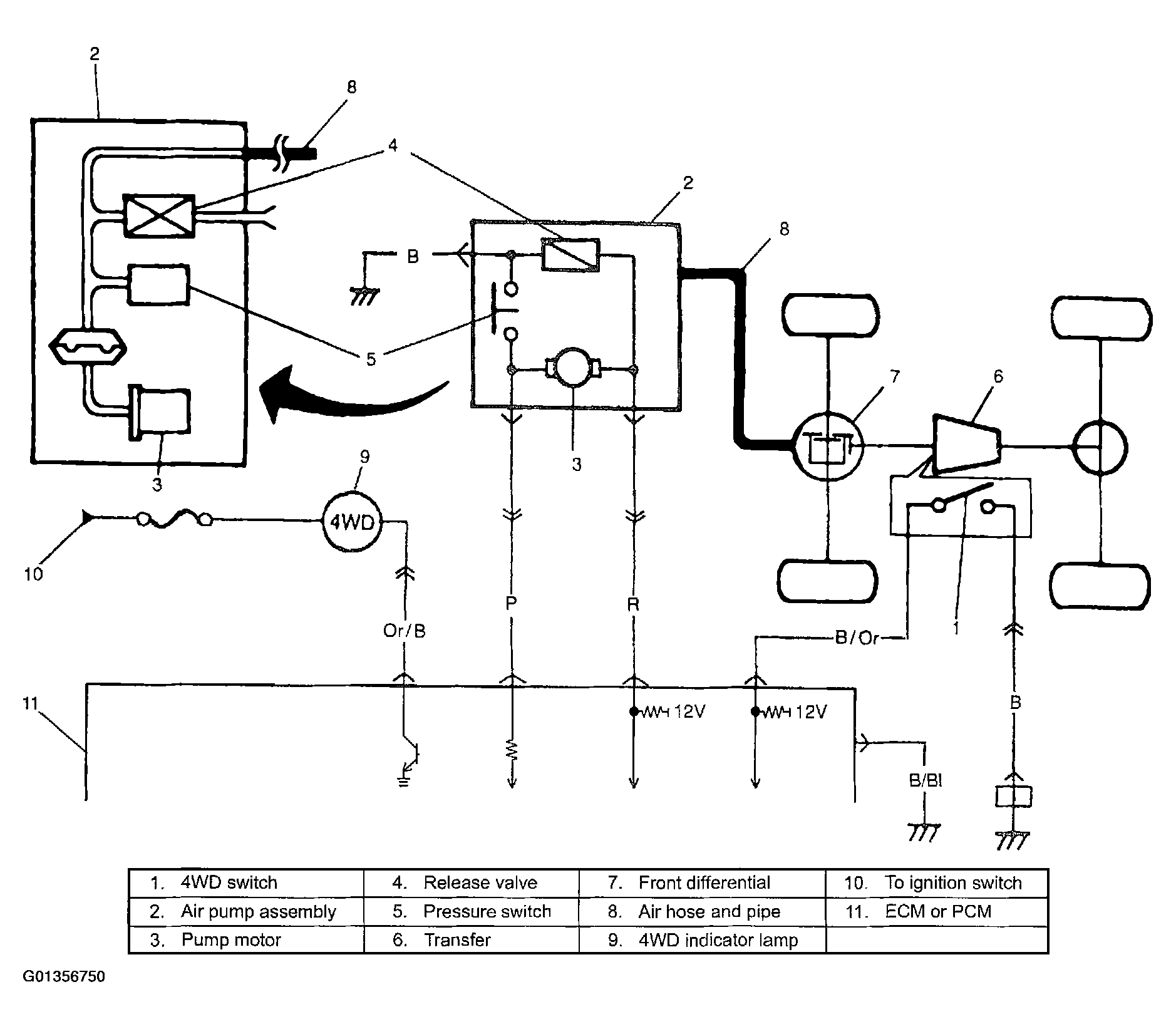

Fig 1: 4WD Control System Circuit & Operation Schematic
G01356750Courtesy of SUZUKI OF AMERICA CORP.
