| Camshaft Sprocket Bolt |
59 (80) |
| Connecting Rod Bearing Nut |
33 (45) |

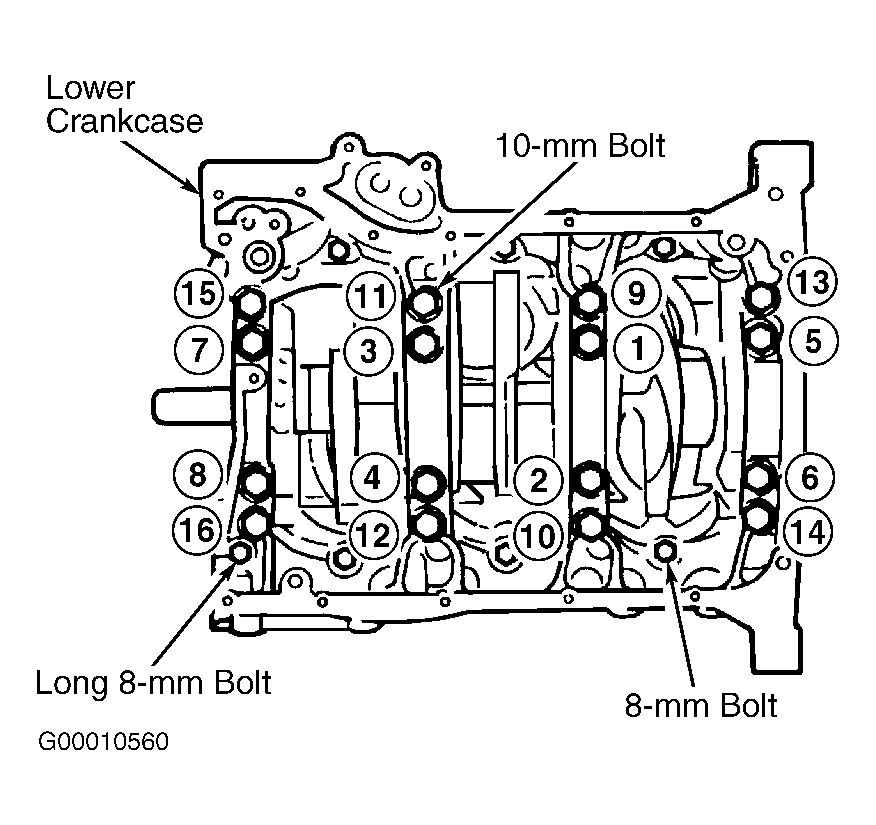

| Crankcase Bolt (39" (10 mm) |
| Step 1 |
31 (42) |
| Step 2 |
Loosen All Bolts |
| Step 3 |
31 (42) |
| Step 4 |
44 (60) |
| Crankcase Bolt (31" (8 mm) |
20 (27) |
| Crankshaft Pulley Bolt |
109 (150) |

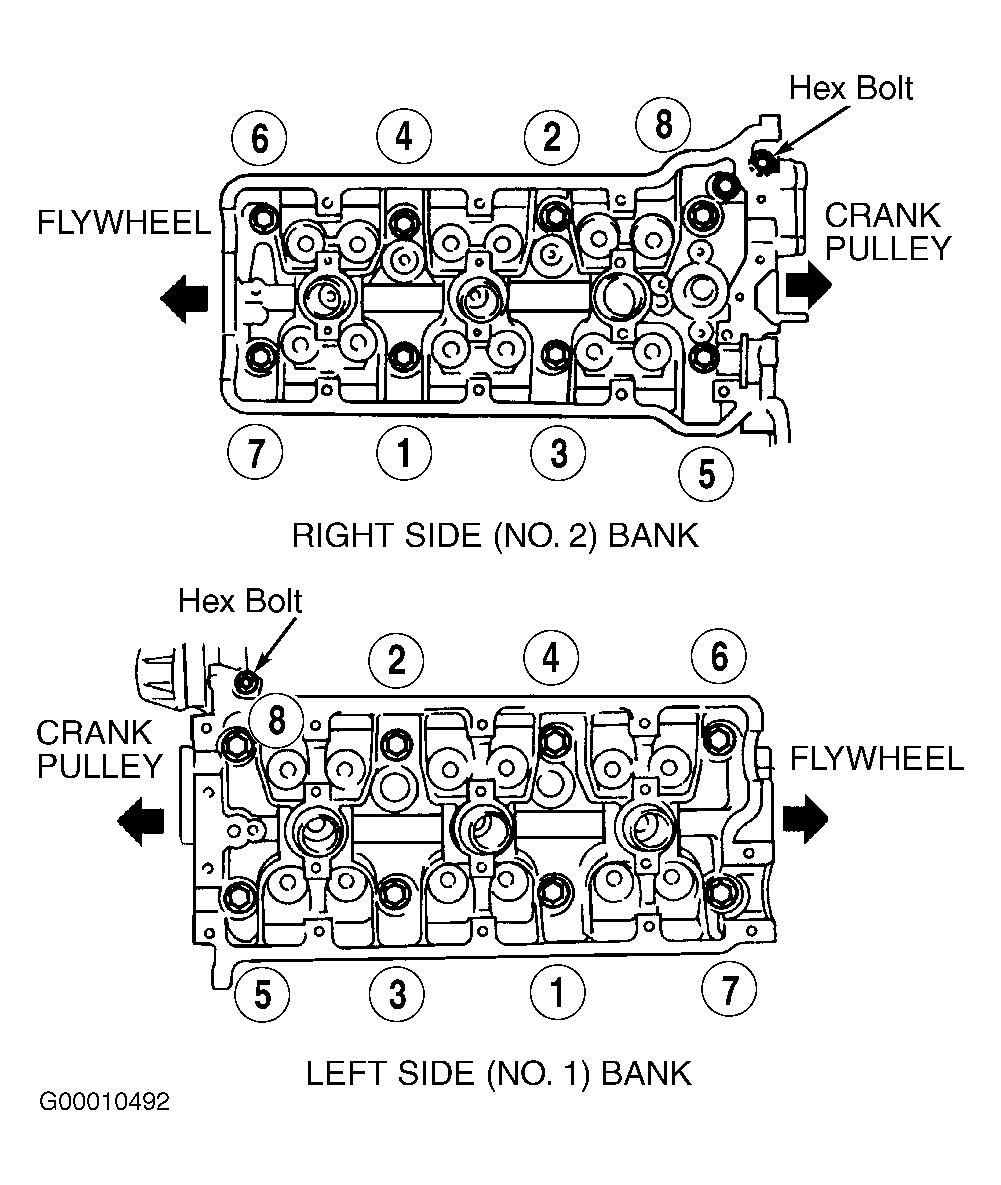

| Cylinder Head Bolt (Except Hex Head Bolt) |
| Step 1 |
38 (53) |
| Step 2 |
62 (84) |
| Step 3 |
Loosen All Bolts |
| Step 4 |
39 (53) |
| Step 5 |
77 (105) |
| Drive Plate (A/T) Bolt |
51 (70) |
| Engine Side Mounting Bracket Nut |
41 (55) |
| Exhaust Manifold Bolt Nut |
22 (30) |
| Exhaust Manifold Muffler Bolt |
37 (50) |
| Exhaust Pipe Bolt |
37 (50) |
| Flywheel (M/T) Bolt |
52 (70) |
| Front Propeller Shaft Flange Nut |
37 (50) |
| Idler Sprocket No. 1 Bolt |
33 (45) |
| Intake Manifold Bolt |
|
| Lower Oil Pan Stiffener Bolt |
41 (55) |
| Oil Drain Plug |
37 (50) |
| Oil Pan Retainer Bolt |
21 (29) |
| Oil Pressure Switch |
115 (13) |
| Oil Pump Mounting Bolt |
20 (27) |
| Oil Pump Sprocket Bolt |
33 (45) |
| Strut Lower Bar Mounting Bolt |
37 (50) |
| Timing Chain Tensioner Adjustment No.3 Nut |
33 (45) |
| Timing Chain Tensioner Adjustment No.3 Nut |
41 (55) |
| Timing Chain Tensioner No. 1 Nut |
20 (27) |

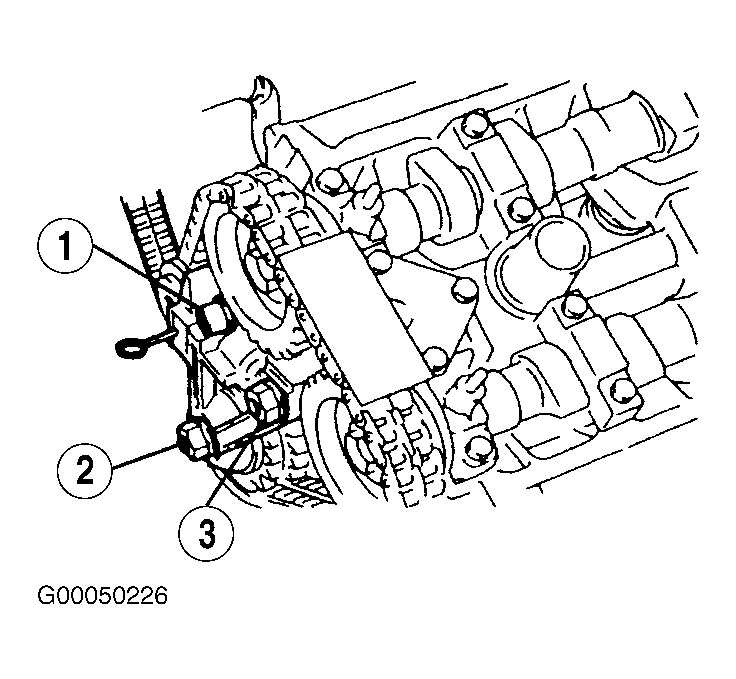

| Timing Chain Tensioner No. 3 |
| Bolt "C" |
18 (24) |
| Bolt "D" |
33 (45) |
| Throttle Body Bolt & Nut |
17 (23) |
| Transmission Case Bolt/Nut (M/T) |
63 (85) |
| Transmission Case Bolt/Nut (A/T) |
59 (80) |
| Torque Convertor Bolt (A/T) |
48 (65) |
| Upper Oil Pan Bolt |
20 (27) |
| Water Pump Bolt |
20 (27) |
| INCH Lbs. (N.m) |

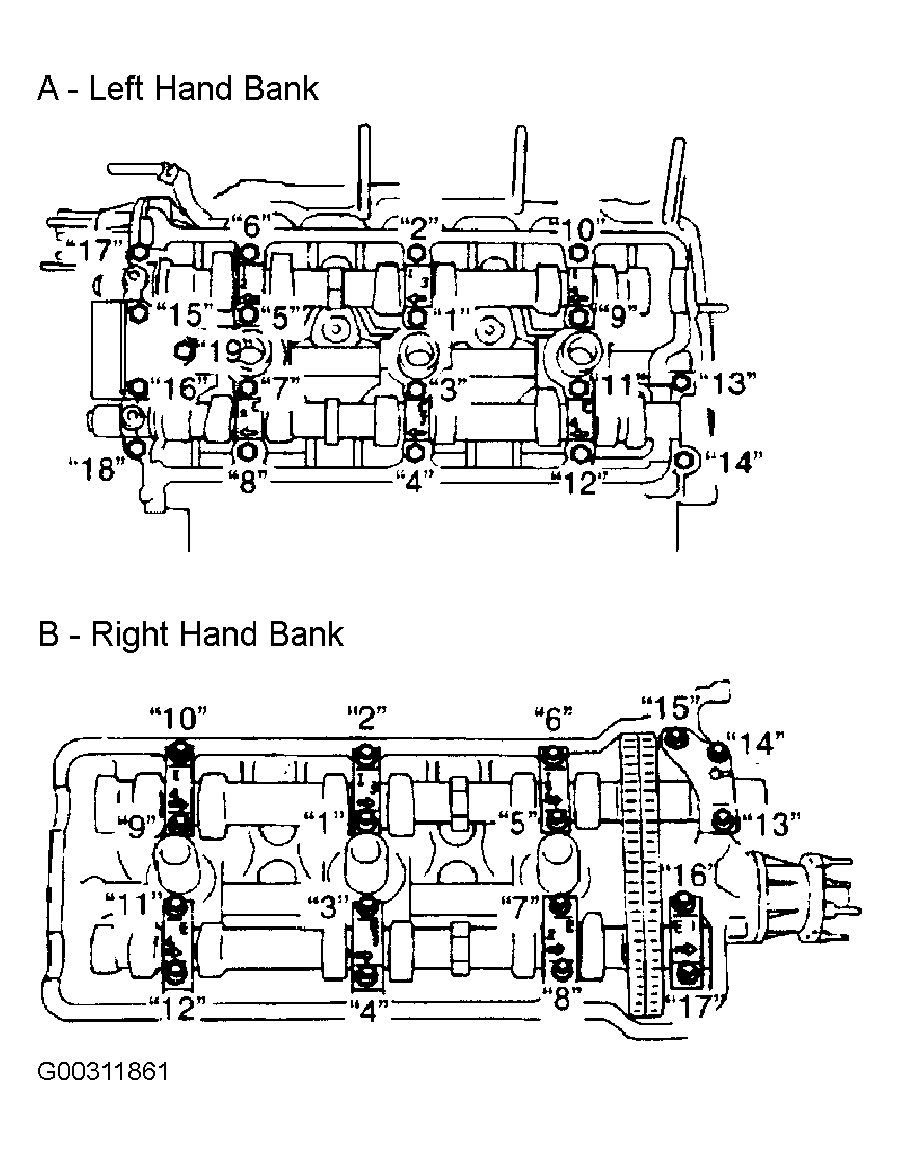

| Camshaft Housing Bolt |
106 (12) |
| Crankshaft Sensor Bolt |
53 (6) |
| Cylinder Head Hex Bolt |
97 (11) |
| Cylinder Head Cover Nut |
97 (11) |

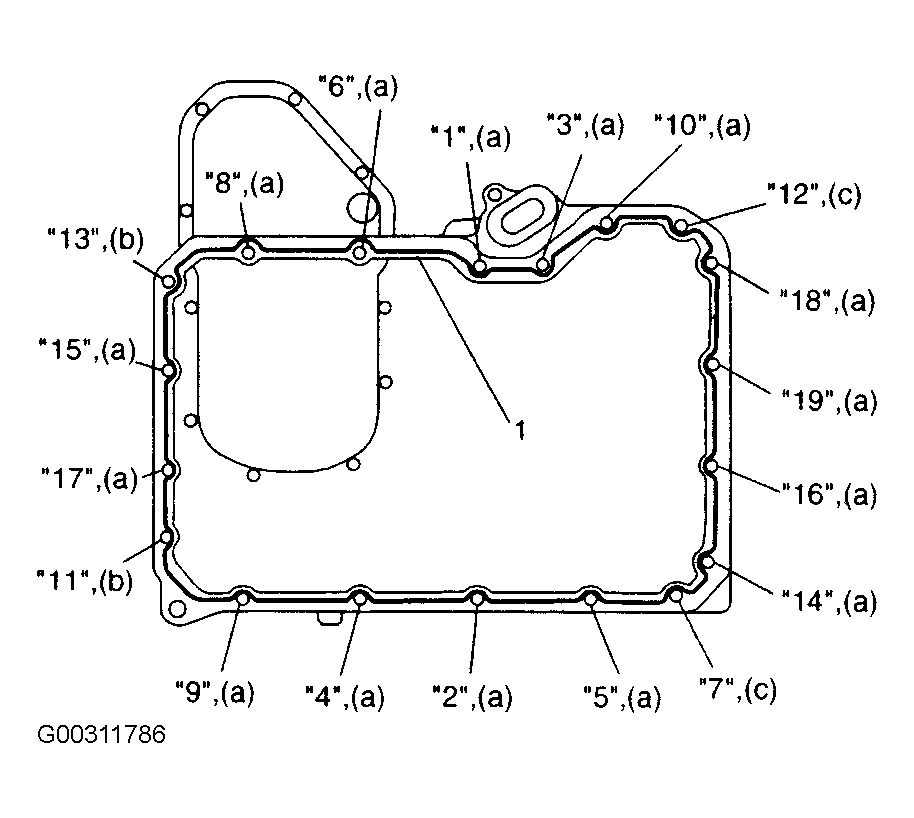

| Oil Pan Bolt/Nut |
97 (11) |
| Step 1 |
97 (11) |
| Step 2 |
|
| Step 3 |
97 (11) |
| Oil Gauge Guide Bolt |
97 (11) |
| Oil Pan Baffle Plate Bolt |
97 (11) |
| Oil Pump Body Bolt |
106 (12) |
| Oil Pump Bracket Bolt |
97 (11) |
| Oil Pump Chain Guide Bolt |
97 (11) |
| Oil Pump Strainer Bolt |
97 (11) |
| Timing Chain Cover Bolt |
97 (11) |
| Timing Chain Guide Bolt |
| No. 1 & No. 2 |
80 (9) |
| No. 1 & No. 2 |
97 (11) |
| No. 3 & No. 4 |
97 (11) |
| Timing Chain Tensioner Adjuster Bolt |
| No. 2 |
97 (11) |
| Upper Oil Pan Bolt |
97 (11) |
| Valve Cover Bolt |
97 (11) |
