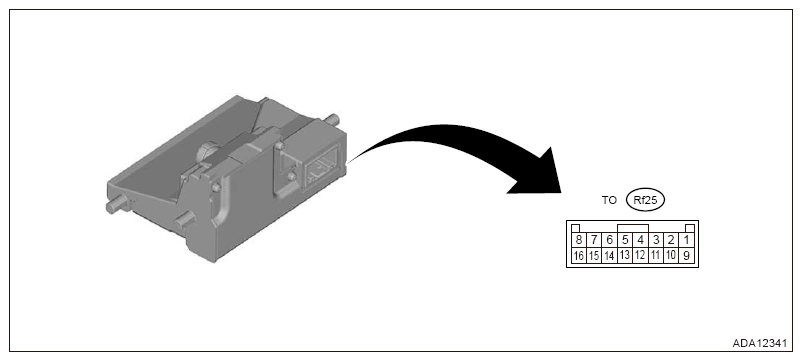

Wide angle mono camera
| Terminal No. | Contents | Measuring condition | Standard |
|---|---|---|---|
| (Rf25) No. 1 | - | - | - |
| (Rf25) No. 2 | - | - | - |
| (Rf25) No. 3 | - | - | - |
| (Rf25) No. 4 | - | - | |
| (Rf25) No. 5 | - | - | - |
| (Rf25) No. 6 | - | - | - |
| (Rf25) No. 7 | - | - | - |
| (Rf25) No. 8 | Heater | - | - |
| (Rf25) No. 9 | Power unit 1 CAN L | - | - |
| (Rf25) No. 10 | Power unit 1 CAN H | - | - |
| (Rf25) No. 11 | Camera local CAN L | - | - |
| (Rf25) No. 12 | Camera local CAN H | - | - |
| (Rf25) No. 13 | GND | - | - |
| (Rf25) No. 14 | - | - | - |
| (Rf25) No. 15 | - | - | - |
| (Rf25) No. 16 | Ignition power supply | Ignition switch ON | 10 - 16 V |
