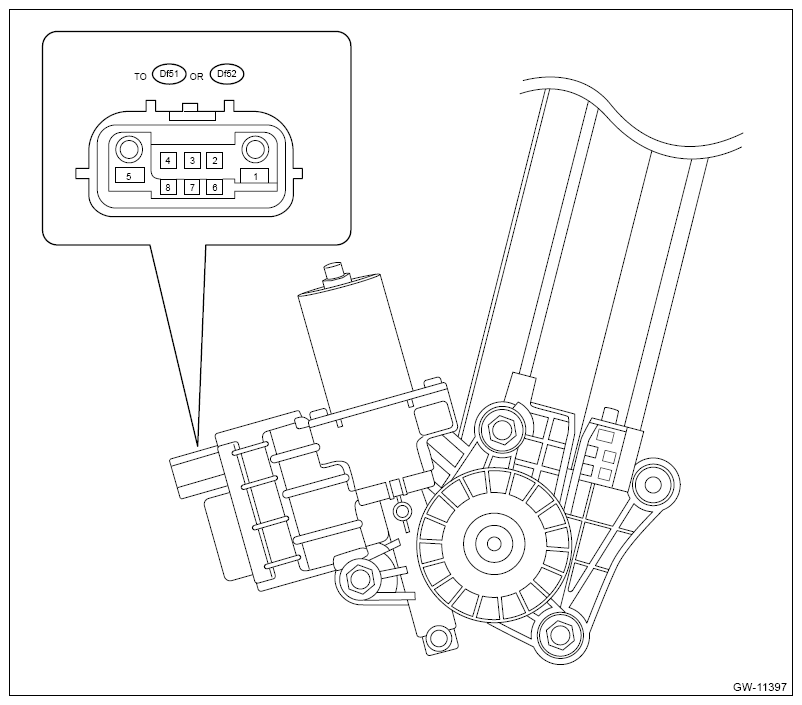

| (Df51) or (Df52) No. 1 ←→ Chassis ground |
GND |
Always |
Less than 1 Ω |
| (Df51) or (Df52) No. 2 |
- |
|
|
| (Df51) or (Df52) No. 3 ←→ Chassis ground |
SW assembly PW SUB LED output (Passenger's side only) |
Power window switch LED light: ON |
Battery voltage |
| Power window switch LED light: OFF |
10 μA or less |
| (Df51) or (Df52) No. 4 |
SW assembly PW AUTO operation input (Passenger's side only) |
Power window switch AUTO: ON |
1.0 V or less |
| Power window switch AUTO: OFF |
Battery voltage |
| (Df51) or (Df52) No. 5 ←→ Chassis ground |
Power supply for regulator |
Always |
Battery voltage |
| (Df51) or (Df52) No. 6 ←→ Chassis ground |
SW assembly PW DOWN operation input |
Power window switch DOWN: ON |
1.0 V or less |
| Power window switch DOWN: OFF |
Battery voltage |
| (Df51) or (Df52) No. 7 |
UP and DOWN LIN signal input |
- |
- |
| (Df51) or (Df52) No. 8 ←→ Chassis ground |
SW assembly PW UP operation input |
Power window switch UP: ON |
1.0 V or less |
| Power window switch UP: OFF |
Battery voltage |
