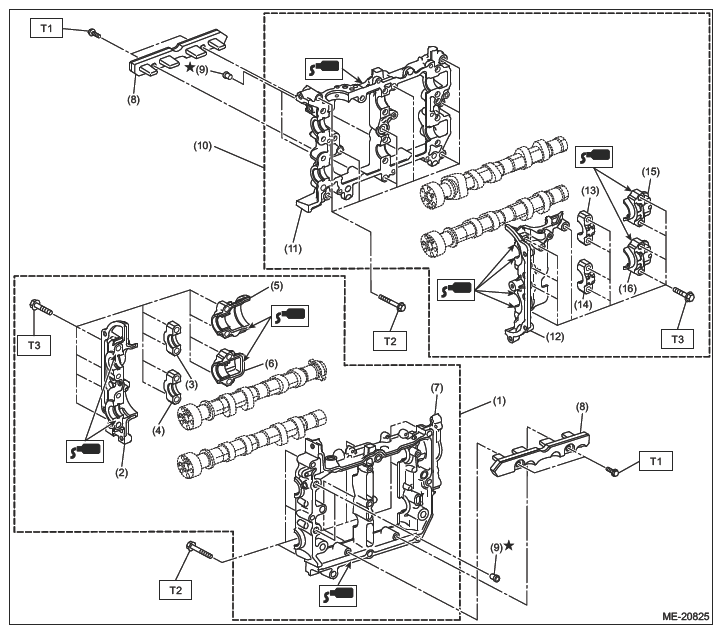

Cam Carrier
| (1) | Cam carrier ASSY RH |
| (2) | Front camshaft cap RH |
| (3) | Intake center camshaft cap RH |
| (4) | Exhaust center camshaft cap RH |
| (5) | Intake rear camshaft cap RH |
| (6) | Exhaust rear camshaft cap RH |
| (7) | Cam carrier RH |
| (8) | Oil spacer |
| (9) | Filter |
| (10) | Cam carrier ASSY LH |
| (11) | Cam carrier LH |
| (12) | Front camshaft cap LH |
| (13) | Intake center camshaft cap LH |
| (14) | Exhaust center camshaft cap LH |
| (15) | Intake rear camshaft cap LH |
| (16) | Exhaust rear camshaft cap LH |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6.4 (0.7, 4.7)
T2: Ref. to MECHANICAL (H4DO)>CAM CARRIER>INSTALLATION .
T3: Ref. to MECHANICAL (H4DO)>CAM CARRIER>ASSEMBLY .
