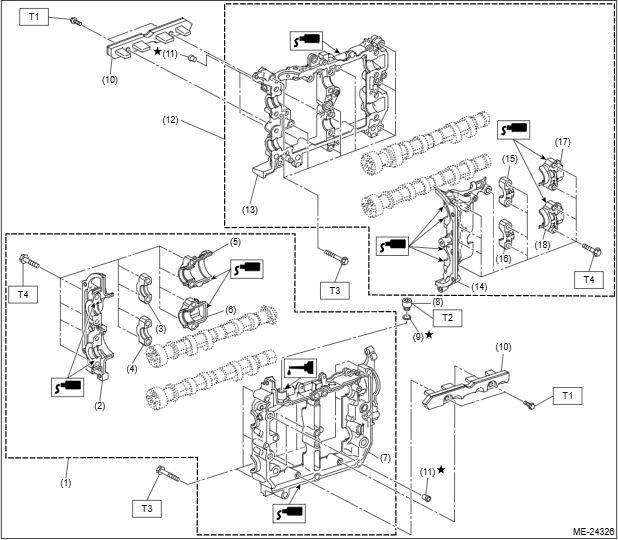

Cam Carrier
| (1) | Cam carrier ASSY RH |
| (2) | Front camshaft cap RH |
| (3) | Intake center camshaft cap RH |
| (4) | Exhaust center camshaft cap RH |
| (5) | Intake rear camshaft cap RH |
| (6) | Exhaust rear camshaft cap RH |
| (7) | Cam carrier RH |
| (8) | Plug |
| (9) | Gasket |
| (10) | Oil Spacer |
| (11) | Filter |
| (12) | Cam carrier ASSY LH |
| (13) | Cam carrier LH |
| (14) | Front camshaft cap LH |
| (15) | Intake center camshaft cap LH |
| (16) | Exhaust center camshaft cap LH |
| (17) | Intake rear camshaft cap LH |
| (18) | Exhaust rear camshaft cap LH |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 6.4 (0.7, 4.7)
T2: 20 (2.0, 14.8)
T3: Ref. to MECHANICAL (H4DOTC)>CAM CARRIER>INSTALLATION .
T4: Ref. to MECHANICAL (H4DOTC)>CAM CARRIER>ASSEMBLY .
