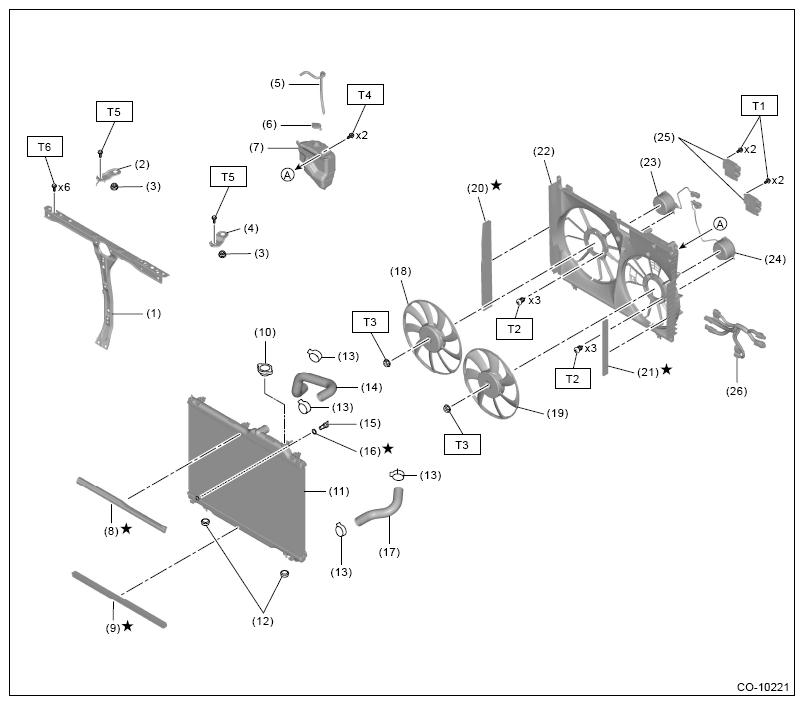

Radiator & Radiator Fan
| (1) | Radiator upper frame |
| (2) | Radiator upper bracket RH |
| (3) | Radiator upper cushion |
| (4) | Radiator upper bracket LH |
| (5) | Over flow hose |
| (6) | Reservoir tank cap |
| (7) | Reservoir tank |
| (8) | Radiator upper gasket |
| (9) | Radiator lower gasket |
| (10) | Radiator cap |
| (11) | Radiator |
| (12) | Radiator lower cushion |
| (13) | Radiator hose clip |
| (14) | Radiator inlet hose |
| (15) | Radiator drain plug |
| (16) | O-ring |
| (17) | Radiator outlet hose |
| (18) | Radiator sub fan |
| (19) | Radiator main fan |
| (20) | Radiator fan and fan motor gasket RH |
| (21) | Radiator fan and fan motor gasket LH |
| (22) | Radiator fan shroud |
| (23) | Sub fan motor |
| (24) | Main fan motor |
| (25) | Radiator fan control unit |
| (26) | Radiator fan harness |
Tightening torque: N.m (kgf-m, ft-lb)
T1: 2.6 (0.3, 1.9)
T2: 3.9 (0.4, 2.9)
T3: 6.4 (0.7, 4.7)
T4: 7.5 (0.8, 5.5)
T5: 12 (1.2, 8.9)
T6: 18 (1.8, 13.3)
