Harness Layout

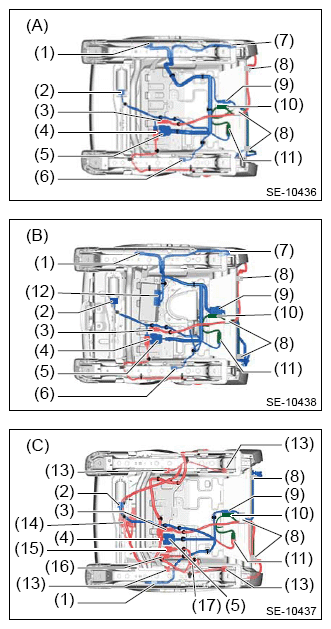

- Power seats (type without ventilation)

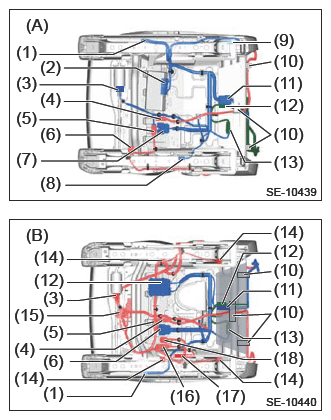

(A) Driver's seat (8-way type) (B) Driver's seat (12-way type) (C) Passenger's seat (1) Power seat switch connector (2) Slide motor connector (3) Side airbag connector (4) Seat belt switch connector (5) Seat harness (power & heater) connector (6) Tilt motor connector (7) Lifter motor connector (8) Velcro tape (9) Backrest harness connector (10) Backrest heater connector (11) Seat heater connector (12) ECM seat memory connector (13) Load sensor connector (14) Control module occupant detection system (15) Occupant detection connector (16) Seat position sensor connector (17) Seat position sensor - Power seats (type with ventilation)
| (A) | Driver's seat |
| (B) | Passenger's seat |
| (1) | Power seat switch connector |
| (2) | ECM seat memory connector |
| (3) | Slide motor connector |
| (4) | Side airbag connector |
| (5) | Seat belt switch connector |
| (6) | Adjuster unit heater connector |
| (8) | Tilt motor connector |
| (7) | Seat harness (power & heater) connector |
| (9) | Lifter motor connector |
| (10) | Velcro tape |
| (11) | Backrest harness connector |
| (12) | Backrest heater connector |
| (13) | Seat heater connector |
| (14) | Load sensor connector |
| (15) | Control module occupant detection system |
| (16) | Seat position sensor connector |
| (17) | Seat position sensor |
| (18) | Occupant detection connector |
