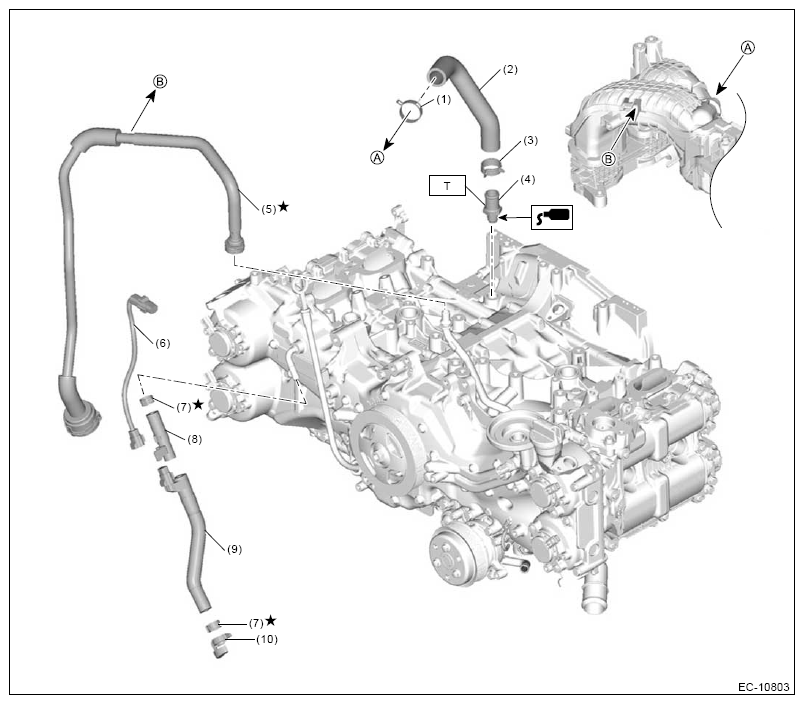

PCV System
Courtesy of SUBARU OF AMERICA, INC.
| (1) |
Clip |
| (2) |
PCV hose |
| (3) |
Clip |
| (4) |
PCV valve |
| (5) |
PCV pipe ASSY |
| (6) |
Blow-by diagnosis connector harness |
| (7) |
Clamp |
| (8) |
PCV hose assembly No. 1 |
| (9) |
PCV hose assembly No. 2 |
| (10) |
Clamp cover |
Tightening torque: N.m (kgf-m, ft-lb)
T: 25 (2.5, 18.4)
