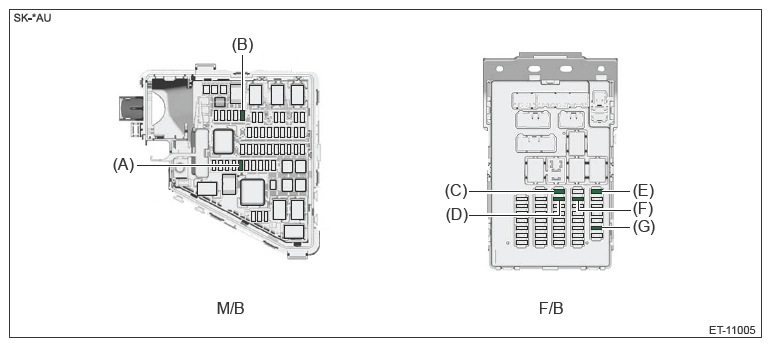

| Main fuse box (M/B) |
Fuse 20 A (power amplifier) |
(A) |
| Fuse 10 A (data communication module) |
(B) |
| Fuse & relay box (F/B) |
Fuse 20 A (front accessory power supply socket, rear accessory power supply socket (luggage room)) |
(C) |
| Fuse 15 A (rear accessory power supply socket (console)) |
(D) |
| Fuse 15 A (audio, navigation unit, power amplifier, external connection terminal (instrument panel/console), data communication module) |
(E) |
| Fuse 15 A (data communication module) |
(F) |
| Fuse 7.5 A (audio, navigation unit) |
(G) |
